60.01.00 - Instruments du tableau de bord

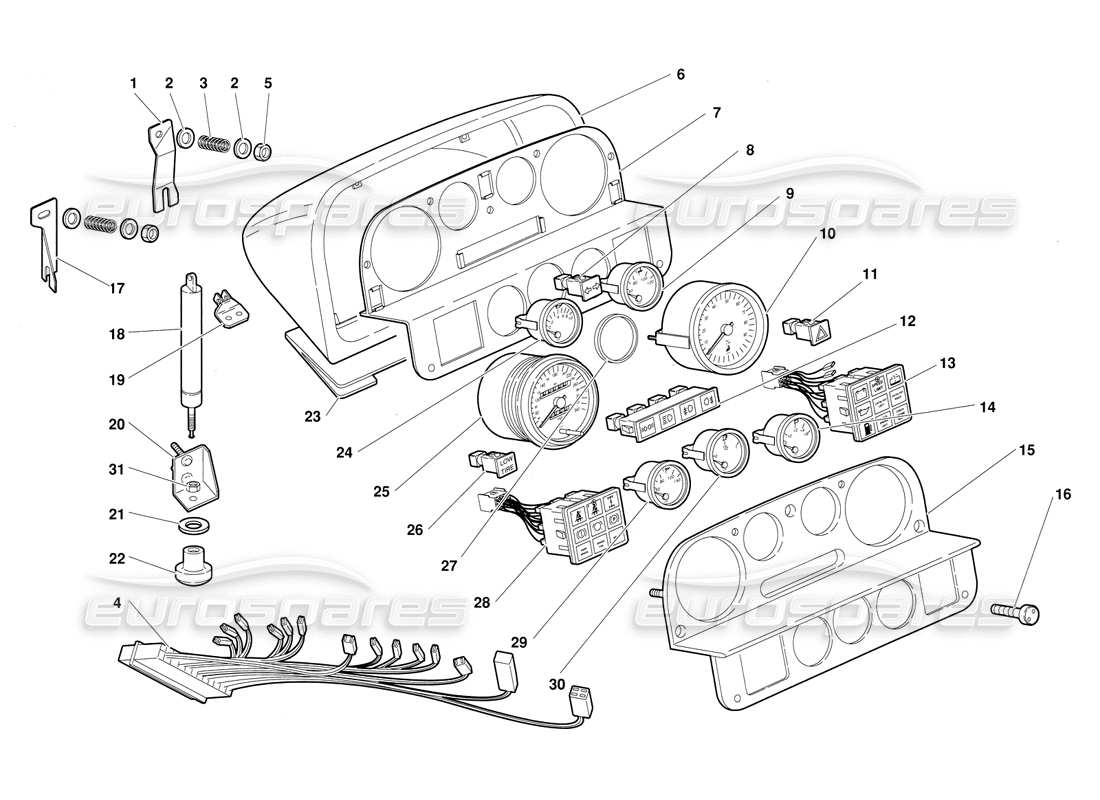

Lamborghini Diablo (1991) Dashboard Instruments Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
009414414
support
STAFFA DESTRA
depuis
£28,32
depuis
£28,32
#
002
MPN:
WHT002961
Rondelle
RONDELLE
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 008400607
#
003
MPN:
009414416
PRINTEMPS
MOLLA
depuis
£12,04
depuis
£12,04
#
004
MPN:
006130623
CÂBLE ÉLECT
CABLAGGIO
depuis
£174,92
depuis
£174,92
#
005
MPN:
N02214812
NOIX
DADO
depuis
£1,08
depuis
£1,08
Cette pièce remplace le numéro de pièce 008200612
#
006
MPN:
009414417
Tableau de bord
CRUSCOTTO
depuis
£437,54
depuis
£437,54
#
007
MPN:
009414418
TABLEAU DE BORD
PLANCIA PORTASTRUMENTI
#
008
MPN:
006030265
INDICATEUR DE CLIGNOTANT.
INDICATEUR SPIA ! Dl DIRECTION
depuis
£29,05
depuis
£29,05
#
009
MPN:
006029660
TEMPÉRATURE DE L'EAU. JAUGE
INDICATEUR TEMPÉRATURE ACQUA
depuis
£256,45
depuis
£256,45
#
010
MPN:
006029656
TOUR. COMPTOIR
CONTAGIRI
depuis
£1 020,02
depuis
£1 020,02
#
011
MPN:
006030267
AVERTISSEMENT DE DANGER. LUMIÈRE
RISQUE SPIA
depuis
£15,98
depuis
£15,98
#
012
MPN:
006030268
FEUX DE DÉTRESSE
GRUPPOSPIÉ
depuis
£131,11
depuis
£131,11
#
013
MPN:
006030264
FEUX DE DÉTRESSE
GROUPE SPIE DESTRO
depuis
£202,79
depuis
£202,79
#
014
MPN:
006029661
VOLTMÈTRE
VOLTMÉTRO
depuis
£121,65
depuis
£121,65
#
015
MPN:
009414419
PANNEAU
PLANCIA
depuis
£4 727,42
depuis
£4 727,42
#
016
MPN:
009414420
VIS
VITE
depuis
£21,03
depuis
£21,03
#
017
MPN:
009414415
support
STAFFA SINISTRA
depuis
£44,30
depuis
£44,30
#
018
MPN:
009414421
AMORTISSEUR
AMORTISSEUR
depuis
£292,47
depuis
£292,47
#
019
MPN:
009414411
SOUTIEN
SOUTIEN SUPÉRIEUR
depuis
£59,06
depuis
£59,06
#
020
MPN:
009414412
SOUTIEN
SUPPORT INFÉRIEUR
depuis
£38,92
depuis
£38,92
#
021
MPN:
008400825
Rondelle
RONDELLE
depuis
£0,54
depuis
£0,54
#
022
MPN:
009414425
BOUTON
POMELLO
depuis
£45,42
depuis
£45,42
#
023
MPN:
009414408
COUSSIN FLEXIBLE
SPESSORE À GOMMA
depuis
£235,19
depuis
£235,19
#
024
MPN:
006029658
JAUGE DE PRESSION D'HUILE
INDICATEUR DE PRESSION D'HUILE
depuis
£141,05
depuis
£141,05
#
025
MPN:
006029655
COMPTEUR DE VITESSE - KM
CONTACHILOMÉTRI
depuis
£756,20
depuis
£756,20
#
026
MPN:
006030266
AVERTISSEMENT DE PNEUS BAS L.
PNEUS BAS SPIA
depuis
£11,40
depuis
£11,40
#
027
MPN:
006030886
ANNEAU
ANELLO
depuis
£31,59
depuis
£31,59
#
028
MPN:
006030575
FEUX DE DÉTRESSE
GROUPE SPIE SINISTRO
depuis
£203,67
depuis
£203,67
#
029
MPN:
006029659
JAUGE DE TEMPÉRATURE D'HUILE
INDICATEUR TEMPÉRATURE OLIO
depuis
£404,73
depuis
£404,73
#
030
MPN:
006029657
JAUGE DE NIVEAU DE CARBURANT
INDICATEUR LIVELLO CARBURANTE
depuis
£172,43
depuis
£172,43
#
031
MPN:
008200815
NOIX
DADO
depuis
£0,54
depuis
£0,54
