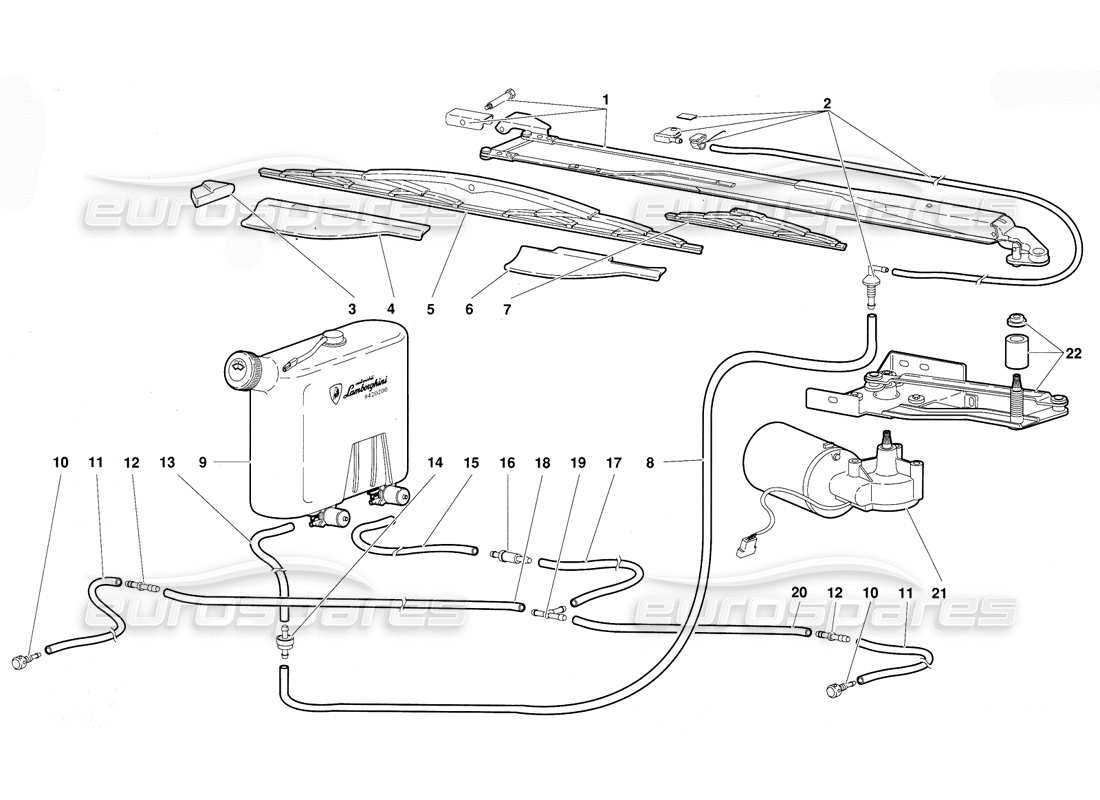

9420.01.00 - Essuie-glace et lave-phares
Lamborghini Diablo (1991) Windscreen Wiper and Headlamp Washers Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
009420113
BRAS D'ESSUIE-GLACE
BRACCIOTERGITORE
#
002
MPN:
418955215
Lave- Rondelle
LAVAPARABREZZA
depuis
£84,37
depuis
£84,37
#
003
MPN:
009420119
TAMPON EN CAOUTCHOUC
TAMPONE VIRGULE
depuis
£37,71
depuis
£37,71
#
004
MPN:
009420118
AILETTE
ALETTA
depuis
£170,83
depuis
£170,83
#
005
MPN:
009420114

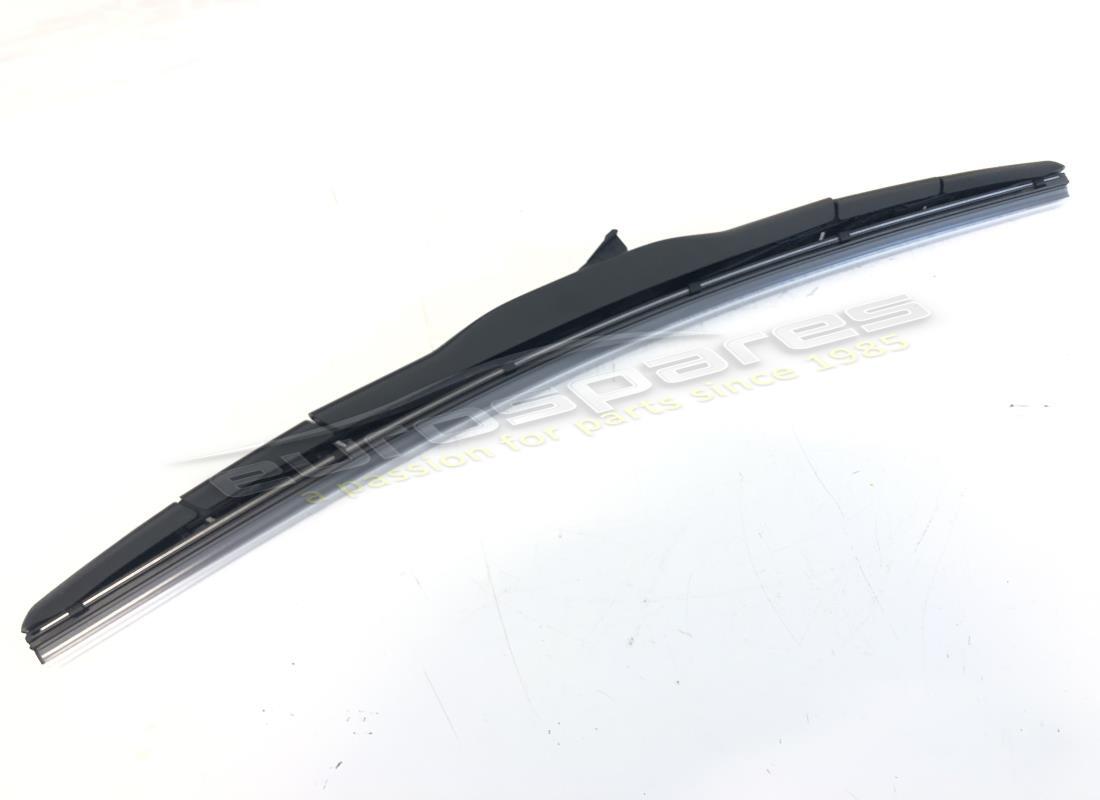

BROSSE
SPAZZOLA LONGE
depuis
£45,74
depuis
£45,74
#
006
MPN:
009420117
AILETTE
ALETTA
depuis
£170,83
depuis
£170,83
#
007
MPN:
009420115

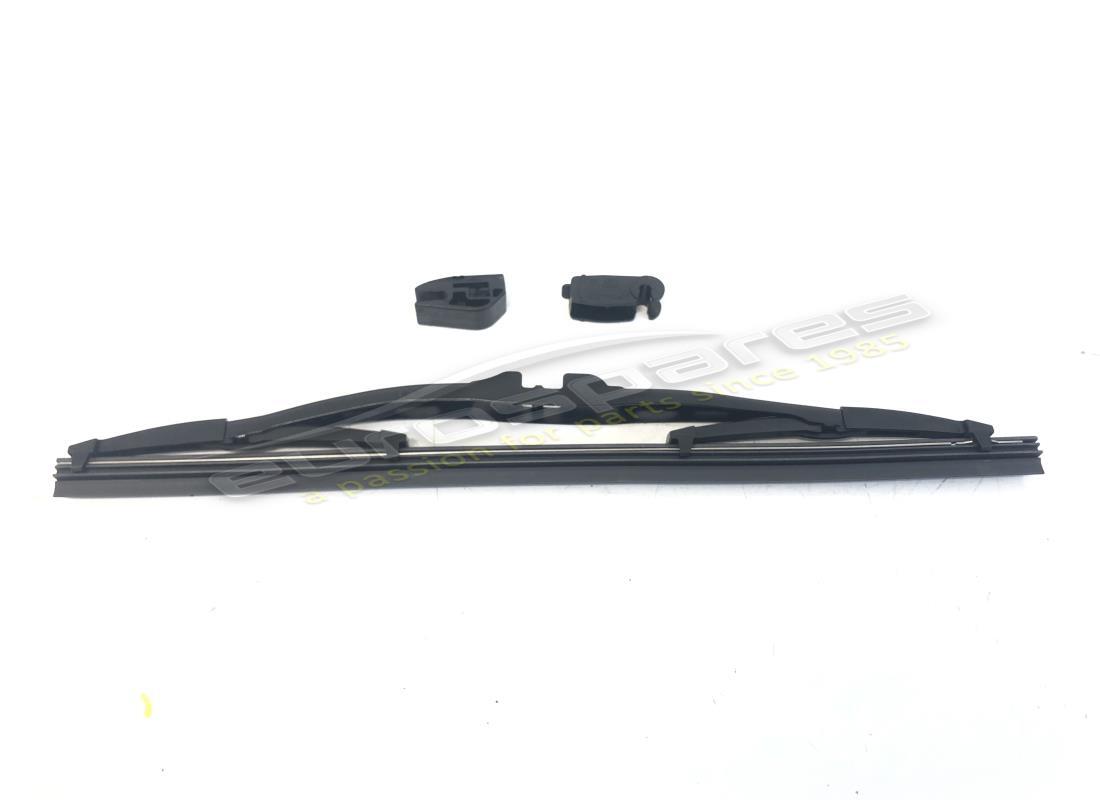

BROSSE
SPAZZOLA CORTA
depuis
£52,45
depuis
£52,45
#
008
MPN:
009420211
TUYAU
TUBO
depuis
£4,19
depuis
£4,19
#
009
MPN:
009420200
RÉSERVOIR D'EAU
SERBATOIO ACQUA
depuis
£68,69
depuis
£68,69
#
010
MPN:
400955985
JET
UGELLO
depuis
£3,52
depuis
£3,52
Cette pièce remplace le numéro de pièce 009420207
#
011
MPN:
009420215
TUYAU
TUBO
depuis
£5,27
depuis
£5,27
#
012
MPN:
009420208
CONNEXION
RACCORDO A 2 VIE
depuis
£1,06
depuis
£1,06
#
013
MPN:
009420201
TUYAU
TUBO
depuis
£8,59
depuis
£8,59
#
014
MPN:
009420210
SOUPAPE
VALVOLA Dl NON RITORNO
depuis
£3,68
depuis
£3,68
#
015
MPN:
009420216
TUYAU
TUBO
depuis
£4,01
depuis
£4,01
#
016
MPN:
009420217
SOUPAPE
VALVOLA Dl NON RITORNO
depuis
£3,86
depuis
£3,86
#
017
MPN:
009420212
TUYAU
TUBO
depuis
£16,17
depuis
£16,17
#
018
MPN:
009420213
TUYAU
TUBO
depuis
£4,01
depuis
£4,01
#
019
MPN:
009420209
3 CONNEXION DE VOIE
RACCORDO A 3 VIE
Remplacement
Remplacement
#
020
MPN:
009420214
TUYAU
TUBO
depuis
£12,32
depuis
£12,32
#
021
MPN:
009420112
moteur électrique
AUTOMOBILE TERGI
depuis
£385,87
depuis
£385,87
#
022
MPN:
009420000
BRAS
LEVIERAGGIO
