lamborghini diablo 6.0 (2001) pompe à huile moteur schéma des pièces

15.01.00 - Pompe à huile moteur

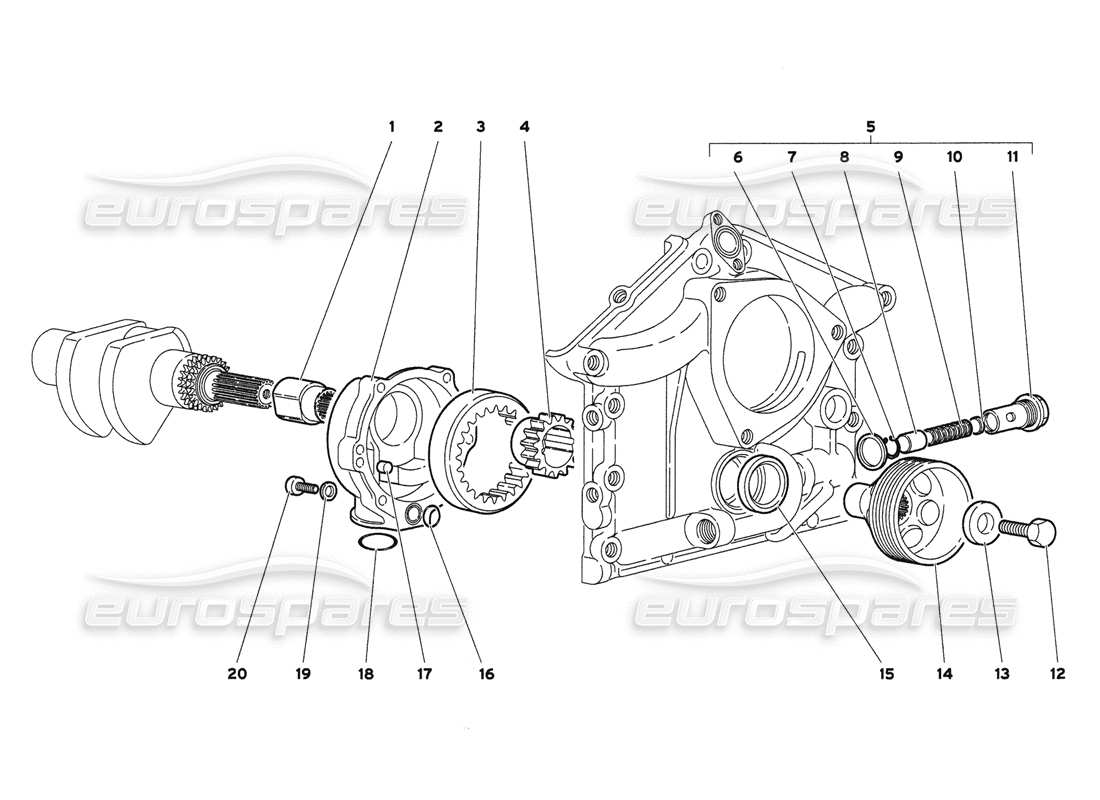

Lamborghini Diablo 6.0 (2001) Engine Oil Pump Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 001532187
Couplage
depuis £144,27
depuis £144,27
# 002
MPN: 001532874
COUVERTURE
depuis £1 673,09
depuis £1 673,09
# 003
MPN: 001528526
ENGRENAGES ENTRAÎNÉS
depuis £2 935,04
depuis £2 935,04
# 004
MPN: 001528525
ÉQUIPEMENT DE CONDUITE
depuis £305,22
depuis £305,22
# 005
MPN: 0015004602
ASSEMBLAGE DE SOUPAPE
depuis £320,04
depuis £320,04
# 006
MPN: 008403007
Rondelle
(Inclus dans le kit de joints moteur)
depuis £0,76
depuis £0,76
# 007
MPN: 008571901
ANNEAU DE RETENUE
depuis £3,65
depuis £3,65
# 008
MPN: 001232216
PISTON
depuis £74,12
depuis £74,12
# 009
MPN: 001519888
PRINTEMPS
depuis £15,72
depuis £15,72
# 010
MPN: 001232217
ESPACEUR
depuis £4,27
depuis £4,27
# 011
MPN: 001232215
CORPS DE VANNE DE RÉGULATION DE PRESSION
depuis £164,17
depuis £164,17
# 012
MPN: 008101642
VIS
depuis £2,74
depuis £2,74
# 013
MPN: 001433466
Rondelle
depuis £54,90
depuis £54,90
# 014
MPN: 001432192
POULIE
depuis £1 054,87
depuis £1 054,87
# 015
MPN: 008613702
JOINT
(Inclus dans le kit de joints moteur)
depuis £36,37
depuis £36,37
# 016
MPN: 008601705
JOINT
(Inclus dans le kit de joints moteur)
depuis £0,51
depuis £0,51
# 017
MPN: WHT003577
GOUJON
depuis £1,23
depuis £1,23
# 018
MPN: 008603503
JOINT
depuis £2,61
depuis £2,61
Cette pièce remplace le numéro de pièce 008603501
# 019
MPN: 008410602
Rondelle
depuis £27,90
depuis £27,90
# 020
MPN: 008700627
VIS
Remplacement
Remplacement
