16.03.00 - Alternateur

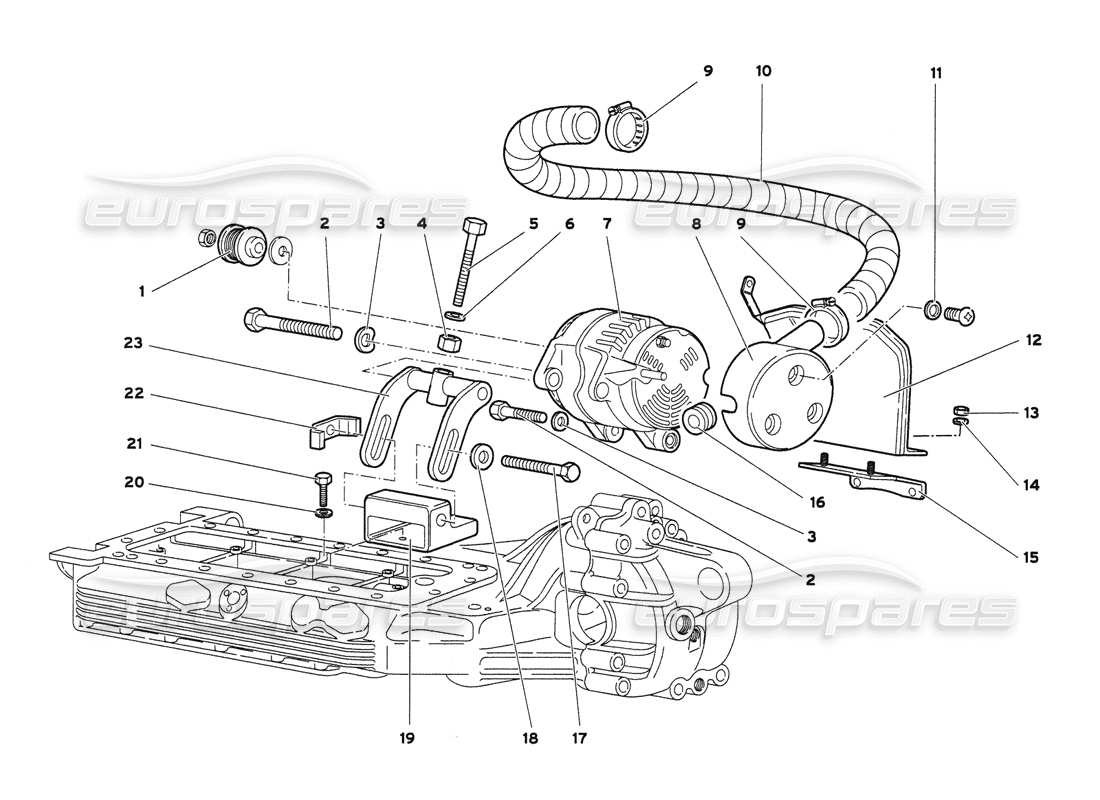

Lamborghini Diablo 6.0 (2001) Alternator Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
0016004973
POULIE
depuis
£122,70
depuis
£122,70
#
002
MPN:
008100871
VIS
depuis
£2,61
depuis
£2,61
#
003
MPN:
008410810
Rondelle
Remplacement
Remplacement
#
004
MPN:
N01100845
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 008200801
- et 2 plus. Cliquez pour voir les détails
#
005
MPN:
008100880
VIS
#
006
MPN:
008410810
Rondelle
Remplacement
Remplacement
#
007
MPN:
0016009347
ALTERNATEUR COMPLET SANS POULIE
depuis
£504,94
depuis
£504,94
#
008
MPN:
0016006127
CONVOYEUR
depuis
£52,57
depuis
£52,57
#
009
MPN:
008833802
SERRER
Remplacement
Remplacement
#
010
MPN:
07M903667
tuyau
depuis
£267,18
depuis
£267,18
#
011
MPN:
008400304
Rondelle
depuis
£0,53
depuis
£0,53
#
012
MPN:
0016006524
PLAQUE
depuis
£112,86
depuis
£112,86
#
013
MPN:
008200614
NOIX
Remplacement
Remplacement
#
014
MPN:
WHT002961
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 008400607
#
015
MPN:
0016006519
support
depuis
£24,59
depuis
£24,59
#
016
MPN:
008611805
ŒILLET
depuis
£11,58
depuis
£11,58
#
017
MPN:
008100813
VIS
depuis
£0,72
depuis
£0,72
#
018
MPN:
N90179103
Rondelle
depuis
£1,06
depuis
£1,06
Cette pièce remplace le numéro de pièce 008400801
#
019
MPN:
0016004962
SOUTIEN
depuis
£54,81
depuis
£54,81
#
020
MPN:
008410810
Rondelle
Remplacement
Remplacement
#
021
MPN:
008700823
VIS
depuis
£0,53
depuis
£0,53
#
022
MPN:
0016004071
ARRÊT
depuis
£66,24
depuis
£66,24
#
023
MPN:
0016004965
FOURCHETTE
depuis
£139,71
depuis
£139,71
