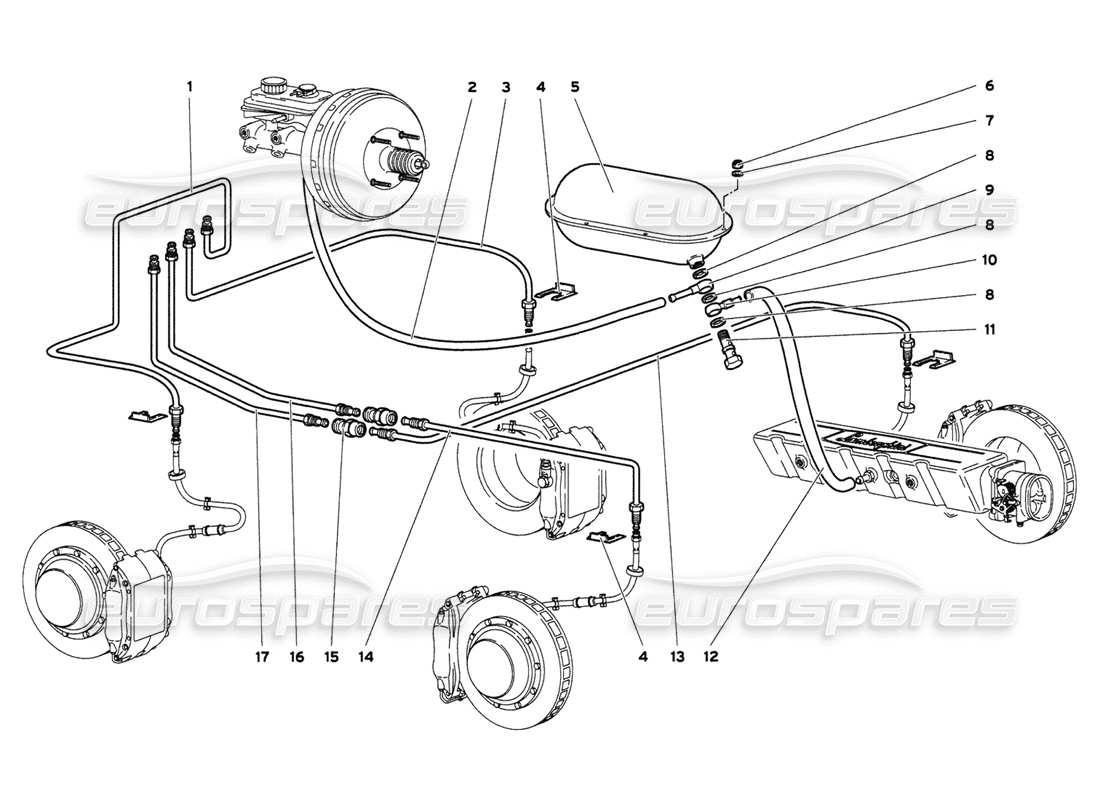

3132.01.00 - Système de freinage
Lamborghini Diablo 6.0 (2001) Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 0031001095
TUYAU
depuis £18,29
depuis £18,29
# 002
MPN: 0032007170
tuyau
depuis £96,29
depuis £96,29
# 002
MPN: 003232549
tuyau
(Valable pour la Grande-Bretagne – mars 2001)
depuis £69,21
depuis £69,21
# 002
MPN: 003232549
tuyau
(Valable pour l'AUSTRALIE - mars 2001)
depuis £69,21
depuis £69,21
# 003
MPN: 0031001092
TUYAU
depuis £80,76
depuis £80,76
# 004
MPN: 003130840
PLAQUE
depuis £16,59
depuis £16,59
# 005
MPN: 003204974
RÉSERVOIR À VIDE
depuis £1 505,58
depuis £1 505,58
# 006
MPN: N0211963
NOIX
depuis £0,56
depuis £0,56
# 007
MPN: WHT001187
Rondelle
depuis £0,56
depuis £0,56
Cette pièce remplace le numéro de pièce 008400502
# 008
MPN: 003101513
Rondelle
depuis £0,97
depuis £0,97
# 009
MPN: 003230031
CONNEXION
depuis £22,15
depuis £22,15
# 010
MPN: 003230030
CLAPET ANTI-RETOUR
depuis £17,17
depuis £17,17
# 011
MPN: 003101486
VIS AVEC TROU
depuis £20,63
depuis £20,63
# 012
MPN: 410611937
tuyau
depuis £53,11
depuis £53,11
# 013
MPN: 0032006890
TUYAU
depuis £34,59
depuis £34,59
# 014
MPN: 0032001103
TUYAU
depuis £121,48
depuis £121,48
# 015
MPN: 0032001595
CONNEXION
# 016
MPN: 0032001102
TUYAU
depuis £149,72
depuis £149,72
# 017
MPN: 0032001099
TUYAU
depuis £165,13
depuis £165,13
