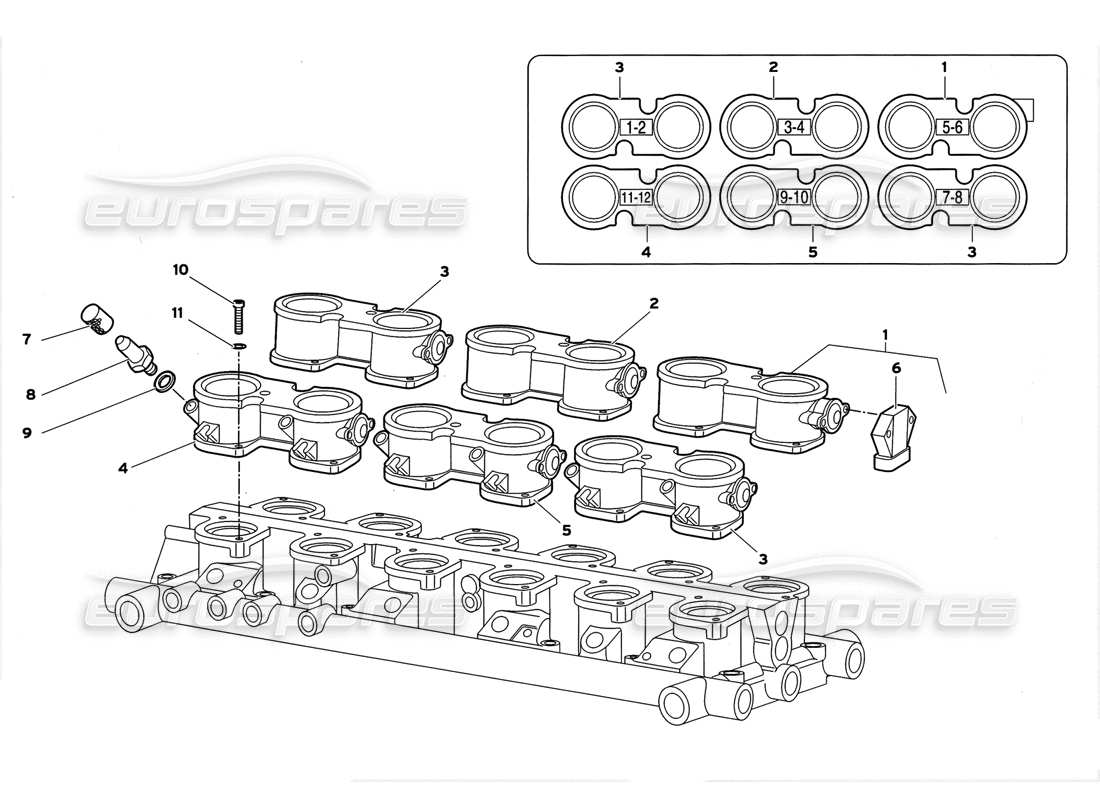

13.02.00 - COLLECTEUR D'ADMISSION
Lamborghini Diablo GT (1999) Intake Manifold Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 0013007614
BOÎTIER D'ACCÉLÉRATEUR POTENTIOMÈTRE
POTENZIOMETRO CORPO FARFAL (5-6) CPL. Dl
depuis £2 122,03
depuis £2 122,03
# 002
MPN: 0013007417
MAINTIEN DES GAZ
CORPORATION FARFALLATO (3-4)
depuis £1 945,90
depuis £1 945,90
# 003
MPN: 0013007419
MAINTIEN DES GAZ
CORPORATION FARFALLATO (1-2) - (7-8)
depuis £1 945,90
depuis £1 945,90
# 004
MPN: 0013007420
MAINTIEN DES GAZ
CORPORATION FARFALLATO (11-12)
depuis £1 945,90
depuis £1 945,90
# 005
MPN: 0013007418
MAINTIEN DES GAZ
CORPORATION FARFALLATO (9-10)
depuis £1 945,90
depuis £1 945,90
# 006
MPN: 0013004660
POTENTIOMÈTRE
POTÉNZIOMÈTRE
depuis £222,83
depuis £222,83
# 007
MPN: 0013005197
PRISE
TAPPO
depuis £3,45
depuis £3,45
# 008
MPN: 0013005194
CONNEXION
RACCORDO
depuis £16,61
depuis £16,61
# 009
MPN: WHT003041
joint
GARANTIE
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 008400609 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 008700547
VIS
VITE
depuis £0,48
depuis £0,48
# 011
MPN: 008400509
Rondelle
RONDELLE
depuis £0,50
depuis £0,50
