72.01.00 - Mécanisme de porte

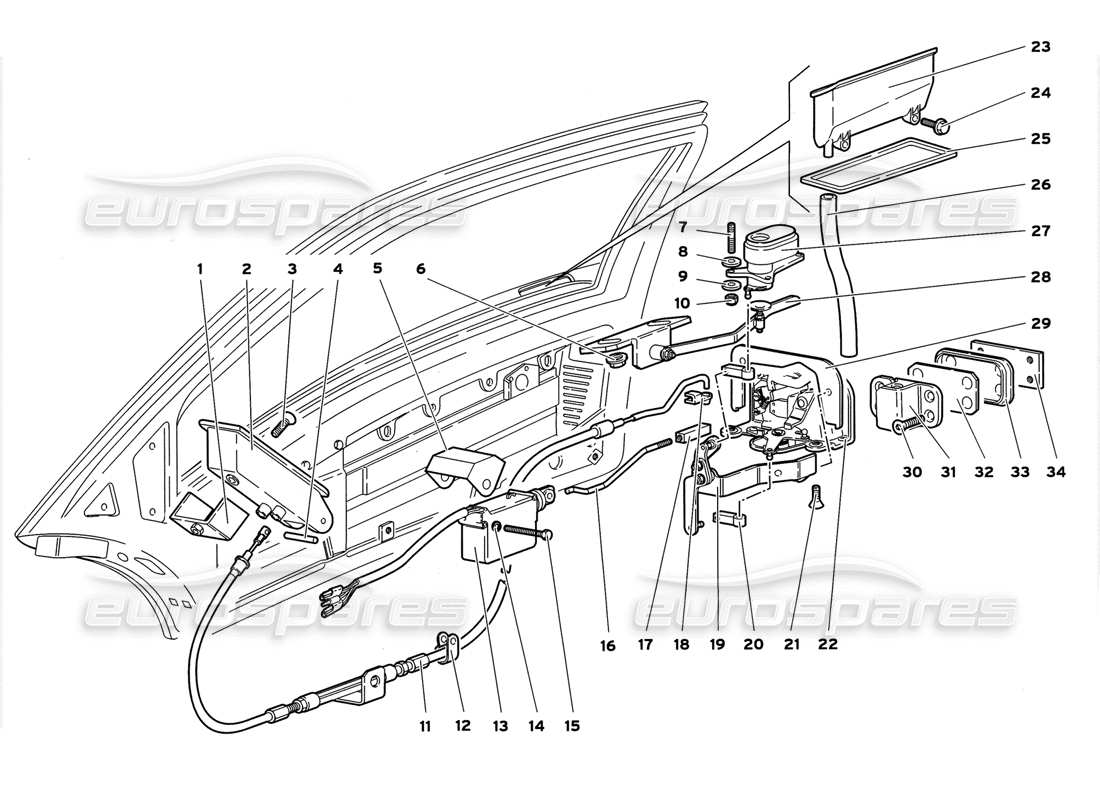

Lamborghini Diablo GT (1999) Door Mechanism Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
009421274
support
CAVALLOTTO
depuis
£40,25
depuis
£40,25
#
002
MPN:
0072004757
POIGNÉE
POIGNÉE
#
003
MPN:
008700539
VIS
VITE
#
004
MPN:
008900305
ÉPINGLE
PERNO
depuis
£0,53
depuis
£0,53
#
005
MPN:
009921112
BOUCLIER DROIT
PROTECTION DX
depuis
£53,89
depuis
£53,89
#
005
MPN:
009921113
BOUCLIER GAUCHE
PROTECTION SX
depuis
£9,83
depuis
£9,83
#
006
MPN:
008200614
NOIX
DADO
Remplacement
Remplacement
#
007
MPN:
008300403
GOUJON
PRIGIONIER (L=21 MM)
depuis
£16,59
depuis
£16,59
#
007
MPN:
009921221
GOUJON
PRIGIONIER (L=18 MM)
depuis
£2,69
depuis
£2,69
#
008
MPN:
008400401
Rondelle (ESPACEUR)
RONDELLA (DISTANZIALE)
Remplacement
Remplacement
#
009
MPN:
008400401
Rondelle
RONDELLE
Remplacement
Remplacement
#
010
MPN:
WHT002959
NOIX
DADO
depuis
£0,53
depuis
£0,53
#
011
MPN:
009421051
CÂBLE GAUCHE
CAVO SX
depuis
£84,98
depuis
£84,98
#
011
MPN:
009421052
CÂBLE DROIT
CAVO DX
depuis
£183,65
depuis
£183,65
#
012
MPN:
008830907
SANGLE
FASCETTA
depuis
£0,52
depuis
£0,52
#
013
MPN:
0R1320007
ACTIONNEUR DE PORTE GAUCHE
depuis
£555,96
depuis
£555,96
#
013
MPN:
0R1320008
ACTIONNEUR DE PORTE RHS
depuis
£262,86
depuis
£262,86
#
014
MPN:
008400401
Rondelle
RONDELLE
Remplacement
Remplacement
#
015
MPN:
008100404
VIS
VITE
Remplacement
Remplacement
#
016
MPN:
009921204
TIRANT DROIT
TIRANTE DX
depuis
£13,90
depuis
£13,90
#
016
MPN:
009921211
TIRANT GAUCHE
TIRANTE SX
depuis
£13,90
depuis
£13,90
#
017
MPN:
007021016
CLIQUET
NOTTOLINO
Remplacement
Remplacement
#
018
MPN:
009421251
AGRAFE
PINCE D'ACCROCHAGE
#
019
MPN:
009921225
LEVIER DE RALENTI DROIT
RINVIO A LEVA DX
depuis
£207,95
depuis
£207,95
#
019
MPN:
009921226
LEVIER DE RALENTI GAUCHE
RINVIO A LEVA SX
depuis
£153,39
depuis
£153,39
#
020
MPN:
009421214
Couplage
Testine
Remplacement
Remplacement
#
021
MPN:
008700638
VIS
VITE
Remplacement
Remplacement
#
022
MPN:
410837015
Serrure gauche
Serrure gauche
depuis
£136,50
depuis
£136,50
#
022
MPN:
410837016
SERRURE DROITE
SERRURE DROITE
depuis
£136,50
depuis
£136,50
#
023
MPN:
009421200
POIGNÉE DROITE
POIGNÉE DROITE
depuis
£193,69
depuis
£193,69
#
023
MPN:
009421201
POIGNÉE GAUCHE
MANIGLIA SX
depuis
£202,77
depuis
£202,77
#
024
MPN:
N10718801
VIS
VITE
depuis
£0,61
depuis
£0,61
#
025
MPN:
009421712
JOINT DROIT
GARANTIE DX
depuis
£3,45
depuis
£3,45
#
025
MPN:
009421713
JOINT GAUCHE
GARANTIESX
depuis
£8,34
depuis
£8,34
#
026
MPN:
009421245
TUYAU
TUBO
depuis
£11,28
depuis
£11,28
#
027
MPN:
0072005036
BOUTONS DE PORTE LH ET DROIT
depuis
£282,74
depuis
£282,74
#
027
MPN:
009421227/a
BOUTON DE PORTE DROITE
utiliser : 0072005036 (boutons LH & RH)
#
027
MPN:
009421228/a
BOUTON DE PORTE GAUCHE
utiliser : 0072005036 (boutons LH & RH)
#
028
MPN:
009921223
LEVIER DE RALENTI DROIT
RINVIO A LEVA DX
depuis
£153,39
depuis
£153,39
#
028
MPN:
009921224
LEVIER DE RALENTI GAUCHE
RINVIO A LEVA SX
depuis
£153,39
depuis
£153,39
#
029
MPN:
009421272
JOINT GAUCHE
GARANTIE SX
#
029
MPN:
009421273
JOINT DROIT
GARANTIE DX
#
030
MPN:
008700610
VIS
VITE
depuis
£0,51
depuis
£0,51
#
031
MPN:
410831407A
GÂCHE DE SERRURE GAUCHE
depuis
£163,12
depuis
£163,12
#
031
MPN:
410831408A
GÂCHE DE SERRURE DROITE
depuis
£287,71
depuis
£287,71
#
032
MPN:
410837963
ESPACEUR
DISTANCE
depuis
£9,81
depuis
£9,81
#
032
MPN:
410837964
ESPACEUR
DISTANCE
depuis
£9,56
depuis
£9,56
#
033
MPN:
410837899
PLAQUE
depuis
£9,34
depuis
£9,34
#
034
MPN:
007021253
PLAQUE
PIASTRE
depuis
£18,62
depuis
£18,62
