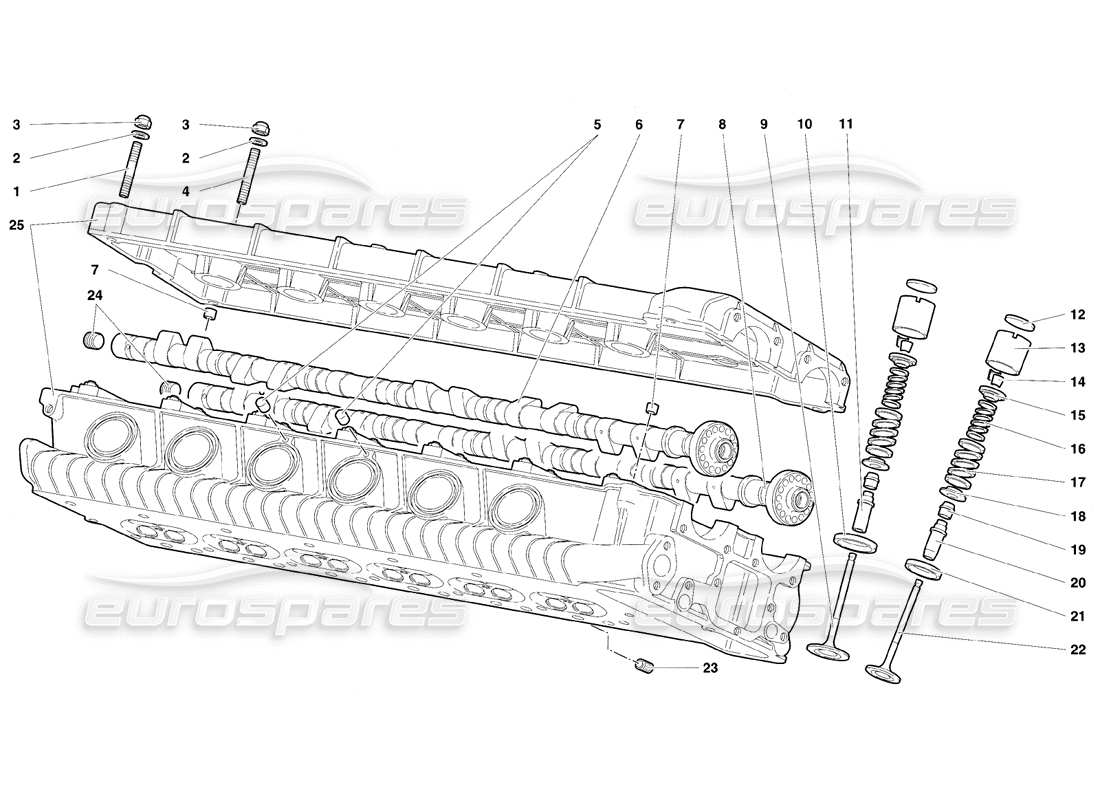

11.02.00 - Culasse gauche
Lamborghini Diablo SE30 (1995) Left Cylinder Head Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
008300649
GOUJON
PRIGIONIERO
depuis
£6,10
depuis
£6,10
#
002
MPN:
008410602
Rondelle
RONDELLE
depuis
£29,19
depuis
£29,19
#
003
MPN:
008200605
NOIX
DADO
depuis
£1,92
depuis
£1,92
#
004
MPN:
008300650
GOUJON
PRIGIONIERO
depuis
£7,71
depuis
£7,71
#
005
MPN:
001122089
GOUJON
GRANDIOSE
depuis
£10,75
depuis
£10,75
#
006
MPN:
001229370
arbre à cames
ASSE A CAMME ASP. TESTA SX
depuis
£10 384,74
depuis
£10 384,74
#
007
MPN:
008800604
BAGUE
BOCCOLA
Remplacement
Remplacement
#
008
MPN:
001229369
arbre à cames
ASSE A CAMME SCARICO TESTA SX
depuis
£1 044,64
depuis
£1 044,64
#
009
MPN:
001224996
SOUPAPE D'ADMISSION
Aspiration valvola
depuis
£36,03
depuis
£36,03
#
010
MPN:
001225000
SIÈGE DE SOUPAPE
SEDE VALVOLA ASPIRAZIONE
#
011
MPN:
001229717
GUIDE
GUIDE VALVOLA SCARICO
depuis
£92,59
depuis
£92,59
#
012
MPN:
001220877
CALE
SPESSORE Dl REGISTRO 3.25 MM
Remplacement
Remplacement
#
012
MPN:
001220878
CALE
SPESSORE Dl REGISTRO 3.30 MM
#
012
MPN:
001220879
CALE
SPESSORE Dl REGISTRO 3.35 MM
#
012
MPN:
001220880
CALE
SPESSORE Dl REGISTRO 3.40 MM
#
012
MPN:
001220891
CALE
SPESSORE Dl REGISTRO 3.95 MM
#
012
MPN:
001220892
CALE DE SOUPAPE
4.00 MM
Remplacement
Remplacement
#
012
MPN:
001220895
CALE
SPESSORE Dl REGISTRO 4.15 MM
#
012
MPN:
001220896
CALE
SPESSORE Dl REGISTRO 4.20 MM
Remplacement
Remplacement
#
012
MPN:
001220897
CALE
SPESSORE Dl REGISTRO 4.25 MM
#
012
MPN:
001220898
CALE
SPESSORE Dl REGISTRO 4.30 MM
#
012
MPN:
001220899
CALE
SPESSORE Dl REGISTRO 4.35 MM
#
012
MPN:
001220900
CALE
SPESSORE Dl REGISTRO 4.40 MM
#
012
MPN:
001220901
CALE
SPESSORE Dl REGISTRO 4.45 MM
#
012
MPN:
001220902
CALE
SPESSORE Dl REGISTRO 4.50 MM
#
012
MPN:
001220903
CALE
SPESSORE Dl REGISTRO 4.55 MM
#
012
MPN:
001220904
CALE
SPESSORE Dl REGISTRO 4.60 MM
#
012
MPN:
001220905
CALE
SPESSORE Dl REGISTRO 4.65 MM
#
012
MPN:
001220906
CALE
SPESSORE Dl REGISTRO 4.70 MM
#
012
MPN:
07M109320D
CALE
SPESSORE Dl REGISTRO 3.45 MM
depuis
£6,95
depuis
£6,95
#
012
MPN:
07M109320E
CALE
SPESSORE Dl REGISTRO 3.50 MM
depuis
£34,43
depuis
£34,43
#
012
MPN:
07M109320F
CALE
SPESSORE Dl REGISTRO 3.55 MM
depuis
£6,95
depuis
£6,95
#
012
MPN:
07M109320G
CALE
SPESSORE Dl REGISTRO 3.60 MM
depuis
£34,43
depuis
£34,43
#
012
MPN:
07M109320H
CALE 3.65 MM
depuis
£35,78
depuis
£35,78
#
012
MPN:
07M109320J
CALE
SPESSORE Dl REGISTRO 3.70 MM
depuis
£34,43
depuis
£34,43
#
012
MPN:
07M109320K
CALE
SPESSORE Dl REGISTRO 3.75 MM
depuis
£34,43
depuis
£34,43
#
012
MPN:
07M109320L
CALE
SPESSORE Dl REGISTRO 3.80 MM
depuis
£34,43
depuis
£34,43
#
012
MPN:
07M109320M
CALE
SPESSORE Dl REGISTRO 3.85 MM
depuis
£6,95
depuis
£6,95
#
012
MPN:
07M109320N
CALE
SPESSORE Dl REGISTRO 3.90 MM
depuis
£34,43
depuis
£34,43
#
012
MPN:
07M109320R
CALE 4.05 MM
depuis
£6,95
depuis
£6,95
#
012
MPN:
07M109320S
CALE
SPESSORE Dl REGISTRO 4.10 MM
depuis
£34,43
depuis
£34,43
#
013
MPN:
07M109309
POUSSOIR
PUNTÉRIA
depuis
£22,70
depuis
£22,70
#
014
MPN:
001220843
CÔNE DE VERROUILLAGE À POUSSOIR
SEMICONO PUNTERIE
depuis
£4,90
depuis
£4,90
#
015
MPN:
07M109641
PLAQUE DE POUSSOIR
depuis
£11,81
depuis
£11,81
#
016
MPN:
07M109633A
PRINTEMPS
MOLLA INTERNE
depuis
£3,86
depuis
£3,86
#
017
MPN:
07M109623A
PRINTEMPS
MOLLA ESTERNA
depuis
£11,81
depuis
£11,81
#
018
MPN:
001220993
PLAQUE DE POUSSOIR
PLAQUE DE POUSSOIR INFÉRIEURE
Remplacement
Remplacement
#
019
MPN:
07M109675
JOINT
depuis
£9,72
depuis
£9,72
#
020
MPN:
001229718
GUIDE DE SOUPAPE
GUIDE VALVOLA SCARICO
depuis
£92,59
depuis
£92,59
#
021
MPN:
001225001
SIÈGE DE SOUPAPE
SEDE VALVOLA SCARICO
#
022
MPN:
001224997
LA SOUPAPE D'ÉCHAPPEMENT
VALVOLA SCARICO
depuis
£356,43
depuis
£356,43
#
023
MPN:
008840802
HÉLI-BOBINE
HÉLI-BOBINE
depuis
£2,15
depuis
£2,15
#
024
MPN:
008931412
PRISE
TAPPO
depuis
£60,50
depuis
£60,50
#
025
MPN:
463400400
TÊTE
TESTA SX LAVORATA
depuis
£14 554,97
depuis
£14 554,97
-part-diagram-11.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) ACCESSOIRES POUR CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-11.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) ACCESSOIRES POUR CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-12.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CHRONOMÉTRAGE SCHÉMA DES PIÈCES")
-part-diagram-12.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CHRONOMÉTRAGE SCHÉMA DES PIÈCES")
-part-diagram-13.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-13.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) FILTRES À AIR SCHÉMA DES PIÈCES")
-part-diagram-13.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) CÂBLES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-14.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PÉDALIERS SCHÉMA DES PIÈCES")
-part-diagram-15.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) POMPE À HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-15.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME D'HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-15.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) FILTRE À HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-15.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME RESPIRATOIRE D'HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-16.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) DISTRIBUTEUR D'ALLUMAGE ET CAPTEURS DE PHASE SCHÉMA DES PIÈCES")
-part-diagram-16.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) COMPOSANTS ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-16.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) ALTERNATEUR SCHÉMA DES PIÈCES")
-part-diagram-16.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉCU SCHÉMA DES PIÈCES")
-part-diagram-17.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) THERMOSTAT ET POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-17.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-17.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) RADIATEURS ET ELECTRO-VENTILATEURS SCHÉMA DES PIÈCES")
-part-diagram-18.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CARTER SCHÉMA DES PIÈCES")
-part-diagram-18.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) CARTER MOTEUR ET MONTAGE INFÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-18.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-21.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-21.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) LEVIERS DE COMMANDE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-23.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-24.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) TOUR DE CONTRÔLE DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-24.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) BIELLES ET FOURCHES DE CHANGEMENT DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-24.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-24.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) POMPE À HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-24.05.00.webp "LAMBORGHINI DIABLO SE30 (1995) L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-24.06.00.webp "LAMBORGHINI DIABLO SE30 (1995) ARBRE ENTRAÎNÉ SCHÉMA DES PIÈCES")
-part-diagram-24.07.00.webp "LAMBORGHINI DIABLO SE30 (1995) EXPÉDITEUR DE COMPTEUR DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-25.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-31.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-3132.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-32.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-33.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-41.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DU CADRE SCHÉMA DES PIÈCES")
-part-diagram-42.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-42.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) MONTAGE DE LA PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-43.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-43.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-43.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-43.03.op.webp "LAMBORGHINI DIABLO SE30 (1995) DIRECTION ASSISTÉE (EN OPTION) SCHÉMA DES PIÈCES")
-part-diagram-43.04.op.webp "LAMBORGHINI DIABLO SE30 (1995) DIRECTION ASSISTÉE (EN OPTION) SCHÉMA DES PIÈCES")
-part-diagram-44.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-44.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-44.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-45.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-45.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-45.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-45.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-51.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ROUE AVANT ET PORTE-MOYEU SCHÉMA DES PIÈCES")
-part-diagram-51.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-52.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ROUE ARRIÈRE ET PORTE-MOYEU SCHÉMA DES PIÈCES")
-part-diagram-52.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-52.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) BARRE ANTIROULIS ARRIÈRE RÉGLABLE SCHÉMA DES PIÈCES")
-part-diagram-59.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) POSTE DE RADIO SCHÉMA DES PIÈCES")
-part-diagram-59.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-60.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) INSTRUMENTS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-60.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) INSTRUMENTS POUR PANNEAUX DE TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-61.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (JUSQU'À SE 079-150) SCHÉMA DES PIÈCES")
-part-diagram-61.01.01.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (À PARTIR DU SE 080-150) SCHÉMA DES PIÈCES")
-part-diagram-61.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-61.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (JUSQU'À SE 079-150) SCHÉMA DES PIÈCES")
-part-diagram-61.03.01.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (À PARTIR DU SE 080-150) SCHÉMA DES PIÈCES")
-part-diagram-62.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.05.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-63.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-71.11.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CULASSE DROITE (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.11.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) CULASSE GAUCHE (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.13.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) COLLECTEUR D'ADMISSION (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.16.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) UNITÉS D'INJECTION ÉLECTRONIQUE (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.23.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) DIFFÉRENTIEL ARRIÈRE (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.59.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) POSTE RADIO (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.59.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) ACCESSOIRES (VALABLE POUR LES ÉTATS-UNIS : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-71.60.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) INSTRUMENTS DE TABLEAU DE BORD (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.60.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) INSTRUMENTS DE PANNEAU DE TUNNEL (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.61.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.61.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.62.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CARBURANT (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.63.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) LUMIÈRES (VALABLE POUR LES ÉTATS-UNIS : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-71.9410.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) BOUCHON DE RÉSERVOIR (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.9410.05.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DU CORPS - FLANC DROIT (VALABLE POUR LES ÉTATS-UNIS : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-71.9411.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PANNEAUX DE PLANCHER À OSSATURE (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.9421.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) PORTES (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.9435.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CEINTURES DE RETENUE PASSIVES (VALABLE POUR LES ÉTATS-UNIS : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-71.9458.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE (VALABLE POUR LES ÉTATS-UNIS : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-71.9458.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE (VALABLE POUR LES ÉTATS-UNIS : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-71.9458.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE (VALABLE POUR LES ÉTATS-UNIS : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-71.9463.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PARE-CHOCS (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-71.9490.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) RÉTROVISEURS EXTÉRIEURS (VALABLE POUR LES ÉTATS-UNIS - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.11.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CULASSE DROITE (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.11.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) CULASSE GAUCHE (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.13.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) COLLECTEUR D'ADMISSION (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.16.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) UNITÉS D'INJECTION ÉLECTRONIQUE (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.23.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) DIFFÉRENTIEL ARRIÈRE (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.41.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DE CADRE (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.44.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME D'ÉCHAPPEMENT (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.44.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME D'ÉCHAPPEMENT (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.5152.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SUPPORT DE ROUE ET DE MOYEU (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.9410.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS CORPORELS (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-73.9429.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CAPOT ARRIÈRE ET AILERON (VALABLE POUR LA SUISSE - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.21.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) EMBRAYAGE LEVIER DE COMMANDE (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.3132.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE FREINAGE (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.33.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) FREIN À MAIN (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.42.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PÉDALES (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.42.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) MONTAGE DE LA PÉDALE (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.43.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) PILOTAGE (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.43.03.op.webp "LAMBORGHINI DIABLO SE30 (1995) DIRECTION ASSISTÉE (EN OPTION) (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.45.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) CONTRÔLE DU CLIMAT (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.45.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) CONTRÔLE DU CLIMAT (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.59.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) ACCESSOIRES (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.60.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) INSTRUMENTS DU TABLEAU DE BORD (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.61.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.61.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.61.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.63.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) LUMIÈRES (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.9411.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PANNEAUX DE PLANCHER À CADRE (VALABLE POUR LA VERSION RH D. - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-74.9420.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ESSUIE-GLACE ET LAVE-PHARES (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.9458.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.9458.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.9459.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CAPOT AVANT (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-74.9490.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) RÉTROVISEURS EXTÉRIEURS (VALABLE POUR LA VERSION RH D. - 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-9410.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DE CARROSSERIE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-9410.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DE CARROSSERIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-9410.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DU CORPS - FLANC GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-9410.05.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DU CORPS - FLANC DROIT SCHÉMA DES PIÈCES")
-part-diagram-9411.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PANNEAUX DE PLANCHER À CADRE SCHÉMA DES PIÈCES")
-part-diagram-9411.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) PANNEAUX DE BOÎTIER DE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-9415.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) LES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-9420.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) ESSUIE-GLACE ET LAVE-PHARES SCHÉMA DES PIÈCES")
-part-diagram-9421.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-9421.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-9421.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-9429.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CAPOT ARRIÈRE ET AILE SCHÉMA DES PIÈCES")
-part-diagram-9435.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-9444.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE LEVAGE DE LAMPE FRONTALE SCHÉMA DES PIÈCES")
-part-diagram-9458.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-9458.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-9458.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) GARNITURE DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-9459.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-9460.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CAPOT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-9463.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-9490.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-95.61.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈMES ÉLECTRIQUES (VALABLE POUR LE JAPON - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-95.63.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) LUMIÈRES (VALABLE POUR LE JAPON : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-96.11.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CULASSE DROITE (VALABLE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.11.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) CULASSE GAUCHE (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.13.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) COLLECTEUR D'ADMISSION (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.16.04.00.webp "LAMBORGHINI DIABLO SE30 (1995) UNITÉS D'INJECTION ÉLECTRONIQUE (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.23.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) DIFFÉRENTIEL ARRIÈRE (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.59.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) POSTE RADIO (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.59.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) ACCESSOIRES (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.60.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) INSTRUMENTS DE PANNEAU DE TUNNEL (VALABLE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.61.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.61.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME ÉLECTRIQUE (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.62.03.00.webp "LAMBORGHINI DIABLO SE30 (1995) SYSTÈME DE CARBURANT (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.63.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) LUMIÈRES (VALIDE POUR LE CANADA : 1995 JANVIER) SCHÉMA DES PIÈCES")
-part-diagram-96.9410.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) BOUCHON DE RÉSERVOIR DE CARBURANT (VALABLE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.9410.05.00.webp "LAMBORGHINI DIABLO SE30 (1995) ÉLÉMENTS DU CORPS - FLANC DROIT (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.9411.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PANNEAUX DE PLANCHER À OSSATURE (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.9421.02.00.webp "LAMBORGHINI DIABLO SE30 (1995) PORTES (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.9435.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) SIÈGES ET CEINTURES DE SÉCURITÉ (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.9463.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) PARE-CHOCS (VALABLE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-96.9490.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) RÉTROVISEURS EXTÉRIEURS (VALIDE POUR LE CANADA - JANVIER 1995) SCHÉMA DES PIÈCES")
-part-diagram-11.01.00.webp "LAMBORGHINI DIABLO SE30 (1995) CULASSE DROITE SCHÉMA DES PIÈCES")
