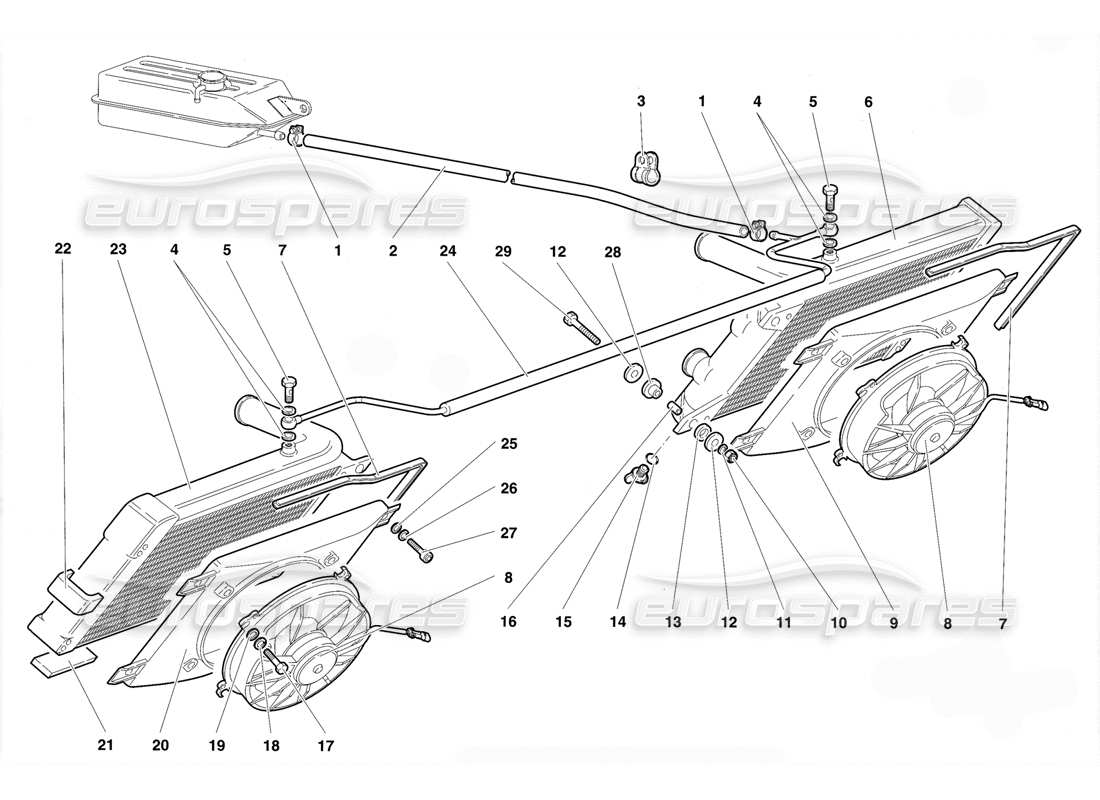

17.03.00 - Radiateurs et Electro-Ventilateurs
Lamborghini Diablo SE30 (1995) Radiators and Electro-Fans Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 008830817
SANGLE
FASCETTA
Remplacement
Remplacement
# 002
MPN: 001735264
FLÉCHIR. TUYAU
TUBO FLESSIBLE
depuis £10,67
depuis £10,67
# 003
MPN: 008831515
SANGLE
FASCETTA
depuis £5,78
depuis £5,78
# 004
MPN: 008400818
Rondelle
Rondelle EN CUIVRE
Remplacement
Remplacement
# 005
MPN: WHT000524
VIS D'ÉVENT
depuis £15,25
depuis £15,25
Cette pièce remplace le numéro de pièce 001733423
# 006
MPN: 001735035
Radiateur gauche
depuis £1 347,37
depuis £1 347,37
# 007
MPN: 410121539
Météo en caoutchouc-
PROFILATO GOMMA
depuis £35,78
depuis £35,78
# 008
MPN: 0017017063
ÉLECTROVENTILATEUR
depuis £229,40
depuis £229,40
Cette pièce remplace le numéro de pièce 001734039
# 009
MPN: 410121333
CONVOYEUR GAUCHE
CONVOGLATEUR SX
Remplacement
Remplacement
# 010
MPN: 008200804
NOIX
DADO
depuis £0,73
depuis £0,73
# 011
MPN: 008400801
Rondelle
RONDELLE
Remplacement
Remplacement
# 012
MPN: WHT001942
Rondelle
RONDELLE
depuis £2,07
depuis £2,07
# 013
MPN: WHT001189
ANNEAU DE CAOUTCHOUC
depuis £3,94
depuis £3,94
Cette pièce remplace le numéro de pièce 001707163
# 014
MPN: 008600901
JOINT
utiliser : WHT003058
Remplacement
Remplacement
# 015
MPN: 410121299
PRISE
TAPPO
depuis £143,26
depuis £143,26
# 016
MPN: 001733267
ESPACEUR
DISTANCE
depuis £7,21
depuis £7,21
# 017
MPN: 008100502
VIS
VITE
depuis £0,51
depuis £0,51
# 018
MPN: 008410502
Rondelle
RONDELLE
Remplacement
Remplacement
# 019
MPN: WHT003040
Rondelle
RONDELLE
depuis £4,70
depuis £4,70
# 020
MPN: 410121334A
CONVOYEUR DROIT
CONVOGLATEUR DX
depuis £543,41
depuis £543,41
# 021
MPN: 001731451
joint
GARANTIE
depuis £9,46
depuis £9,46
# 022
MPN: 001733004
joint
GARANTIE
depuis £13,88
depuis £13,88
# 023
MPN: 001735034
RADIATEUR DROIT
depuis £1 347,37
depuis £1 347,37
# 024
MPN: 001735040
TUYAU D'ÉVENT
TUBO Dl SFIATO
depuis £71,73
depuis £71,73
# 025
MPN: WHT002961
Rondelle
RONDELLE
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 008400607
# 026
MPN: 008410611
Rondelle
RONDELLE
depuis £0,51
depuis £0,51
# 027
MPN: 008700614
VIS
VITE
Remplacement
Remplacement
# 028
MPN: 001733266
DOUILLE EN CAOUTCHOUC
BOCCOLA GOMME
depuis £4,19
depuis £4,19
# 029
MPN: 008100824
VIS
VITE
depuis £0,92
depuis £0,92
