21.01.00 - Embrayage

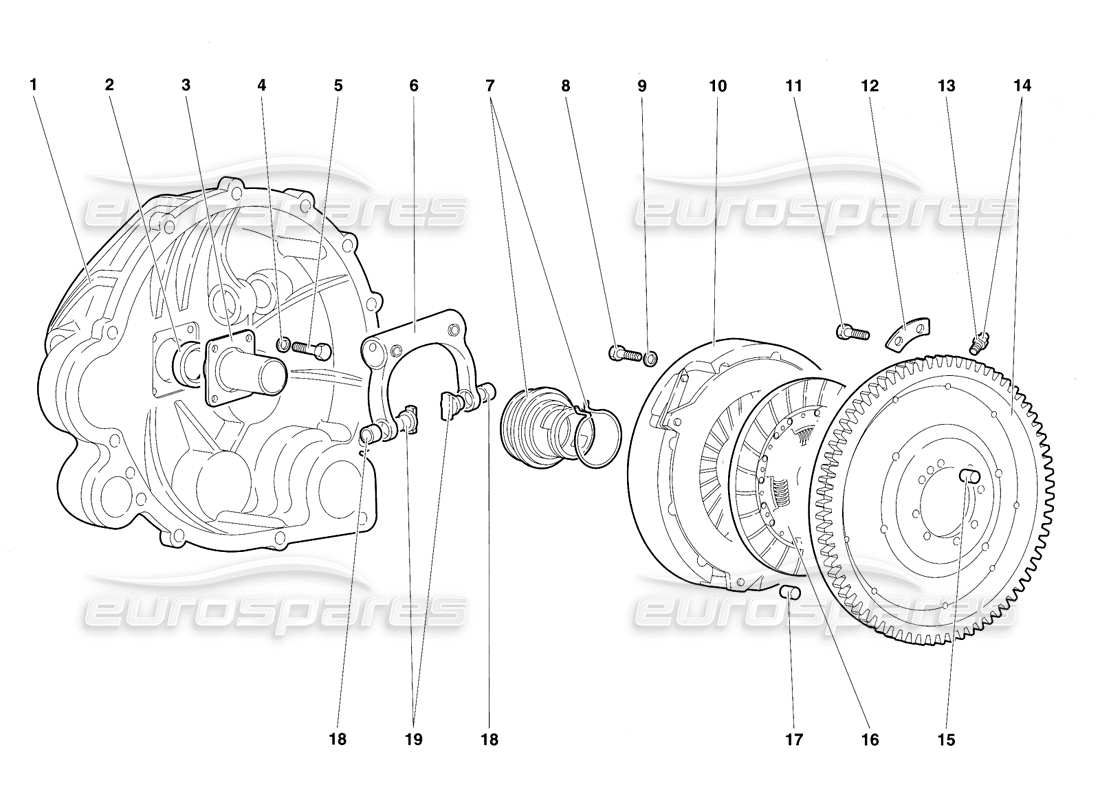

Lamborghini Diablo SE30 (1995) Clutch Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 002424451
BOÎTIER DE CLOCHE D'EMBRAYAGE
CAMPANA FRIZIONE
# 002
MPN: 008613206
JOINT
ANELLO TENUTA
depuis £12,35
depuis £12,35
# 003
MPN: 002428864
SOUTIEN
SUPPORTO REGGISPINTA
depuis £1 188,04
depuis £1 188,04
# 004
MPN: 008410603
Rondelle
RONDELLE
Remplacement
Remplacement
# 005
MPN: 008100617
VIS
VITE
depuis £3,78
depuis £3,78
# 006
MPN: 002121341
FOURCHETTE
FORCELLA COMANDO FRIZIONE
depuis £1 290,39
depuis £1 290,39
# 007
MPN: 002129353
MANCHON T/ROULEMENT
(Sachs)
depuis £1 552,80
depuis £1 552,80
# 008
MPN: 008100851
VIS
VITE
depuis £0,51
depuis £0,51
# 009
MPN: WHT001514
Rondelle
RONDELLE
depuis £15,40
depuis £15,40
Cette pièce remplace le numéro de pièce 008410805
# 010
MPN: 002132598
PLAQUE DE PRESSION
(Sachs)
depuis £1 382,58
depuis £1 382,58
# 011
MPN: WHT002951
VIS
VITE
depuis £11,65
depuis £11,65
Cette pièce remplace le numéro de pièce 008100802
# 012
MPN: 410141179
PLAQUE DE VERROUILLAGE
depuis £39,13
depuis £39,13
Cette pièce remplace le numéro de pièce 008410811 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 07M105357
ÉPINGLE
depuis £30,00
depuis £30,00
# 014
MPN: 002132714
VOLANT MOTEUR AVEC GOUPILLES
VOLANO MOTORE AVEC PIOLI
depuis £1 941,73
depuis £1 941,73
Cette pièce remplace le numéro de pièce 002131489
# 015
MPN: 008850806
GOUJON
GRANO
Remplacement
Remplacement
# 016
MPN: 002132599
ENTRAÎNÉ PAR EMBRAYAGE
(Sachs)
depuis £2 086,88
depuis £2 086,88
# 017
MPN: 002132713
GOUJON
GRANO
depuis £35,22
depuis £35,22
# 018
MPN: 008801206
BAGUE
BOCCOLA
depuis £3,13
depuis £3,13
# 019
MPN: 002128866
CLIQUET
NOTTOLINO
depuis £291,67
depuis £291,67
