23.01.00 - Différentiel

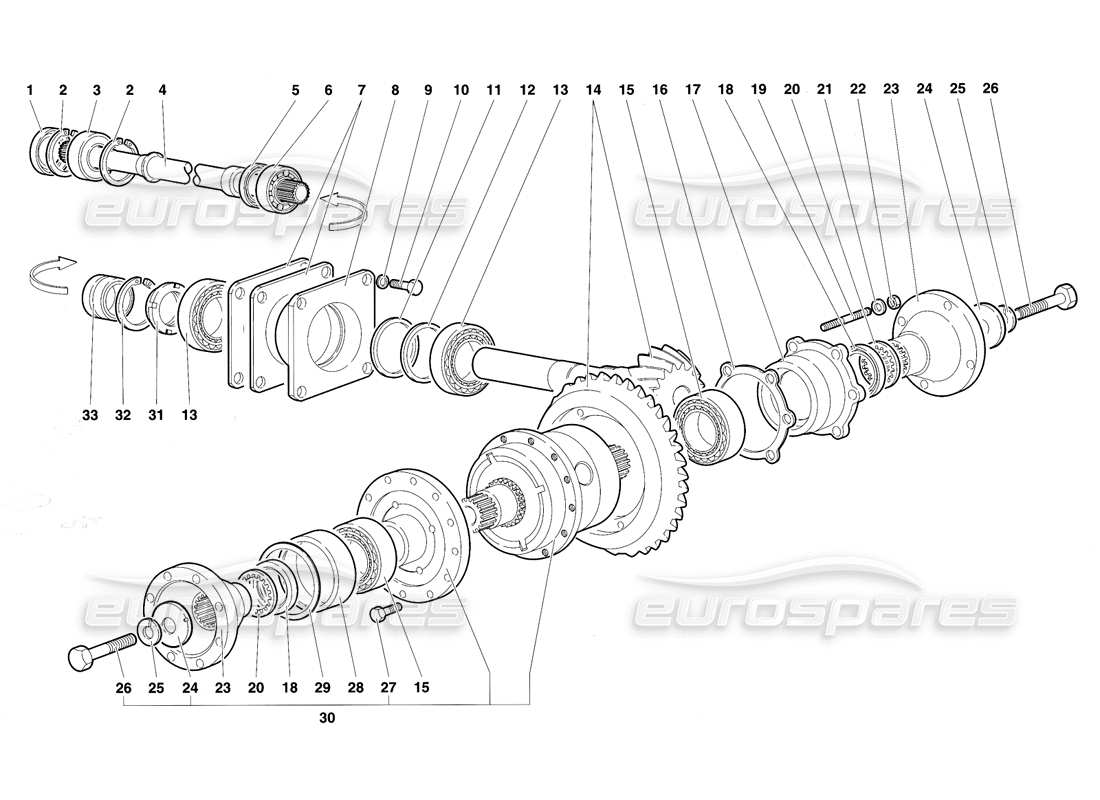

Lamborghini Diablo SE30 (1995) Differential Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 008613005
JOINT
ANELLO TENUTA
depuis £36,36
depuis £36,36
# 002
MPN: 008575501
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis £0,90
depuis £0,90
# 003
MPN: 410103520
PALIER
CUSCINETTO
depuis £43,15
depuis £43,15
Cette pièce remplace le numéro de pièce 008503013
# 004
MPN: 002331406
ARBRE DE TRANSMISSION
ALBERO TRASMISSIONNÉE
depuis £1 890,58
depuis £1 890,58
# 005
MPN: 008613508
JOINT
ANELLO TENUTA
Remplacement
Remplacement
# 006
MPN: 008503010
PALIER
CUSCINETTO
depuis £13,96
depuis £13,96
# 007
MPN: 002324939
CALE
SPESSORE Dl REGISTRO
Remplacement
Remplacement
# 008
MPN: 002324938
BRIDE
FLANGIA PORTACUSCINETTI
depuis £462,80
depuis £462,80
# 009
MPN: 008410815
Rondelle
RONDELLE
depuis £0,53
depuis £0,53
# 010
MPN: 008100803
VIS
VITE
Remplacement
Remplacement
# 011
MPN: 002330693
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,5 mm
depuis £15,81
depuis £15,81
# 011
MPN: 002330694
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,3 mm
depuis £23,46
depuis £23,46
# 011
MPN: 002330695
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,25 mm
depuis £23,46
depuis £23,46
# 011
MPN: 002330696
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,2 mm
depuis £23,46
depuis £23,46
# 011
MPN: 002330697
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,15 mm
depuis £15,81
depuis £15,81
# 012
MPN: 002328764
ESPACEUR
DISTANCE
depuis £39,80
depuis £39,80
# 013
MPN: 008545004
PALIER
CUSCINETTO
depuis £89,40
depuis £89,40
# 014
MPN: 002335310
JEU DE BISEAUX 17/43
Remplacement
Remplacement
# 015
MPN: 008545002
PALIER
CUSCINETTO
depuis £382,58
depuis £382,58
# 016
MPN: 002324942
CALE
SPESSORE Dl REGISTRO
Remplacement
Remplacement
# 017
MPN: 002324452
BRIDE
FLANGIA PORTACUSCINETTO
depuis £162,65
depuis £162,65
# 018
MPN: 008614507
JOINT
ANELLO TENUTA
depuis £31,86
depuis £31,86
Cette pièce remplace le numéro de pièce 008614509
# 019
MPN: 008301022
GOUJON
PRIGIONIERO
depuis £7,71
depuis £7,71
# 020
MPN: 002325117
PLAQUE DE POUSSÉE
RALLA X FLANGIA SEMIASSE
depuis £53,19
depuis £53,19
# 021
MPN: WHT000768
Rondelle
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 008410806 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: N10155210
NOIX
DADO
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 008201001
# 023
MPN: 002335028
BRIDE
FLANGIA DIFFER.X SEMIASSE
depuis £570,27
depuis £570,27
# 024
MPN: 002332653
Rondelle
RONDELLE
depuis £70,29
depuis £70,29
# 025
MPN: 002332652
Rondelle
RONDELLE
depuis £6,25
depuis £6,25
# 026
MPN: 002332651
VIS
VITE
depuis £14,36
depuis £14,36
# 027
MPN: 002332650
VIS
VITE
depuis £17,49
depuis £17,49
# 028
MPN: 002324940
BOÎTIER DE ROULEMENT
ANELLO PORTACUSCINETTO
depuis £743,38
depuis £743,38
# 029
MPN: 002331917
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,5 mm
depuis £16,51
depuis £16,51
# 029
MPN: 002331918
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,3 mm
depuis £15,81
depuis £15,81
# 029
MPN: 002331919
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,25 mm
depuis £15,81
depuis £15,81
# 029
MPN: 002331920
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,2 mm
depuis £15,81
depuis £15,81
# 029
MPN: 002331921
CALE
ÉPAISSEUR D'ENREGISTREMENT 0,15 mm
depuis £15,81
depuis £15,81
# 030
MPN: 002332210
KIT DIFFÉRENTIEL
KIT DIFFÉRENTIEL
Remplacement
Remplacement
# 031
MPN: 008254503
PRISE
GHIÉRA
depuis £111,68
depuis £111,68
# 032
MPN: 008575000
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis £0,54
depuis £0,54
# 033
MPN: 008524014
PALIER
CUSCINETTO
depuis £131,11
depuis £131,11
