24.06.00 - Arbre entraîné

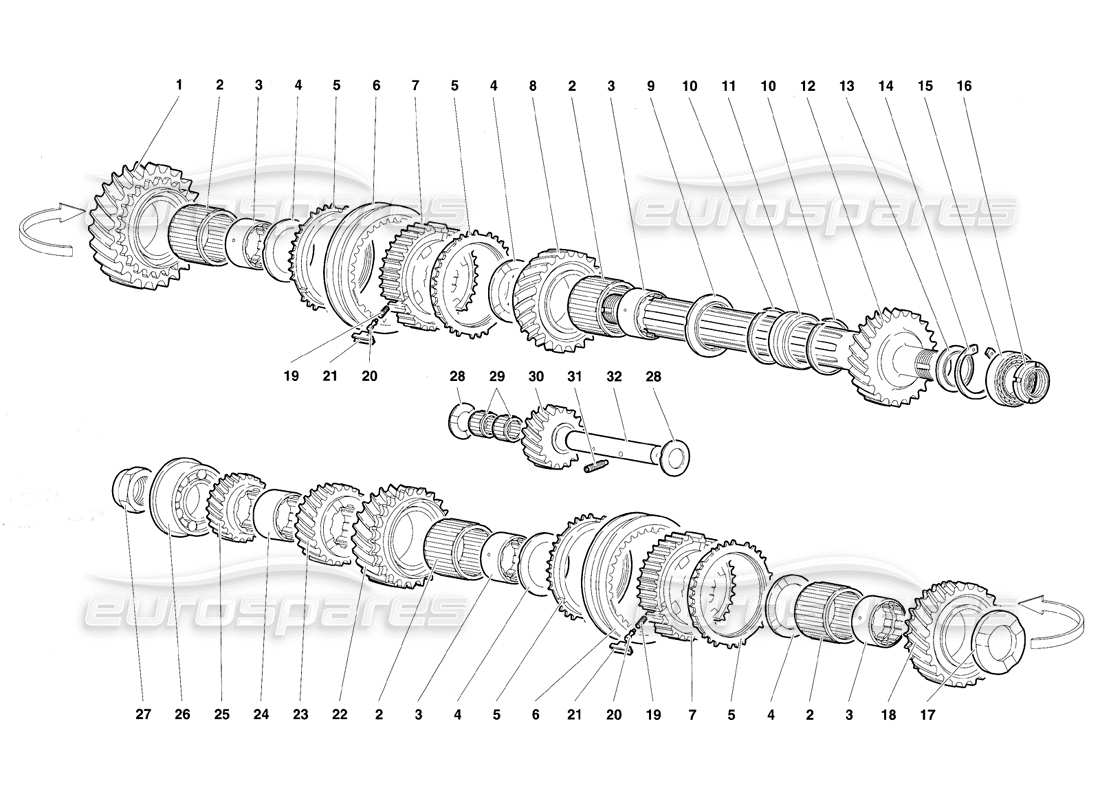

Lamborghini Diablo SE30 (1995) Driven Shaft Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
002424886
ENGRENAGE
INGRANAGGIO 1° MARCIA
depuis
£1 243,67
depuis
£1 243,67
#
002
MPN:
008524701
CAGE À ROULEAU
GABBIA A RULLI
depuis
£30,10
depuis
£30,10
#
003
MPN:
002420124
DOUILLE CANNELÉE
BOCCOLA DENTÉE
depuis
£286,21
depuis
£286,21
#
004
MPN:
002424864
Rondelle
RONDELLE
depuis
£105,93
depuis
£105,93
#
005
MPN:
002421416
ANNEAU DE FRICTION
ANELLO FRENANTE
depuis
£695,64
depuis
£695,64
#
006
MPN:
002425150
MANCHON T/ROULEMENT
MANICOTTO DÉSINNESTO
depuis
£870,57
depuis
£870,57
#
007
MPN:
002420126
SYNCHRONISEUR
CORPO SINCRONIZZATORE
depuis
£204,80
depuis
£204,80
#
008
MPN:
002424891
MARCHE ARRIÈRE
INGRANAGGIO RM
depuis
£281,08
depuis
£281,08
#
009
MPN:
002424860
Rondelle
RONDELLE
depuis
£80,84
depuis
£80,84
#
010
MPN:
008576201
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis
£2,04
depuis
£2,04
#
011
MPN:
008524011
PALIER
CUSCINETTO
depuis
£83,61
depuis
£83,61
#
012
MPN:
002424915
Arbre intermédiaire
ALBERO SECONDAIRE
depuis
£1 658,23
depuis
£1 658,23
#
013
MPN:
002431352
ESPACEUR
DISTANCE
depuis
£62,51
depuis
£62,51
#
014
MPN:
008576601
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis
£0,54
depuis
£0,54
#
015
MPN:
008523009
PALIER
CUSCINETTO
depuis
£37,84
depuis
£37,84
#
016
MPN:
008253003
PRISE
GHIÉRA
depuis
£93,29
depuis
£93,29
#
017
MPN:
002424863
Rondelle
RONDELLE
depuis
£62,43
depuis
£62,43
#
018
MPN:
002427098
ENGRENAGE
INGRANAGGIO 2° MARCIA
depuis
£968,40
depuis
£968,40
#
019
MPN:
002421418
PRINTEMPS
Molla X puntalino
depuis
£38,05
depuis
£38,05
#
020
MPN:
002421419
ÉPINGLE
PERNO
depuis
£19,58
depuis
£19,58
#
021
MPN:
002421420
PLAQUETTE DE FREIN
PATTINO
depuis
£16,69
depuis
£16,69
#
022
MPN:
002424888
ENGRENAGE
INGRANAGGIO 3° MARCIA
Remplacement
Remplacement
#
023
MPN:
002424872
ENGRENAGE
INGRANAGGIO 4° MARCIA
depuis
£502,44
depuis
£502,44
#
024
MPN:
002424866
DOUILLE CANNELÉE
BOCCOLA DENTÉE
depuis
£136,61
depuis
£136,61
#
025
MPN:
002426685
ENGRENAGE
INGRANAGGIO 5° MARCIA
depuis
£468,45
depuis
£468,45
#
026
MPN:
008503006
PALIER
CUSCINETTO
depuis
£356,53
depuis
£356,53
Cette pièce remplace le numéro de pièce 008503004
#
027
MPN:
002431824
NOIX
DADO
depuis
£60,70
depuis
£60,70
#
028
MPN:
002424862
Rondelle
RONDELLE
depuis
£143,85
depuis
£143,85
#
029
MPN:
008522008
CAGE À ROULEAU
GABBIA A RULLI
depuis
£7,18
depuis
£7,18
#
030
MPN:
002424869
ENGRENAGE
INGRANAGGIO RM
depuis
£152,97
depuis
£152,97
#
031
MPN:
008700649
VIS
VITE
depuis
£4,98
depuis
£4,98
#
032
MPN:
002424865
ÉPINGLE
PERNO
depuis
£65,11
depuis
£65,11
