9421.02.00 - Des portes

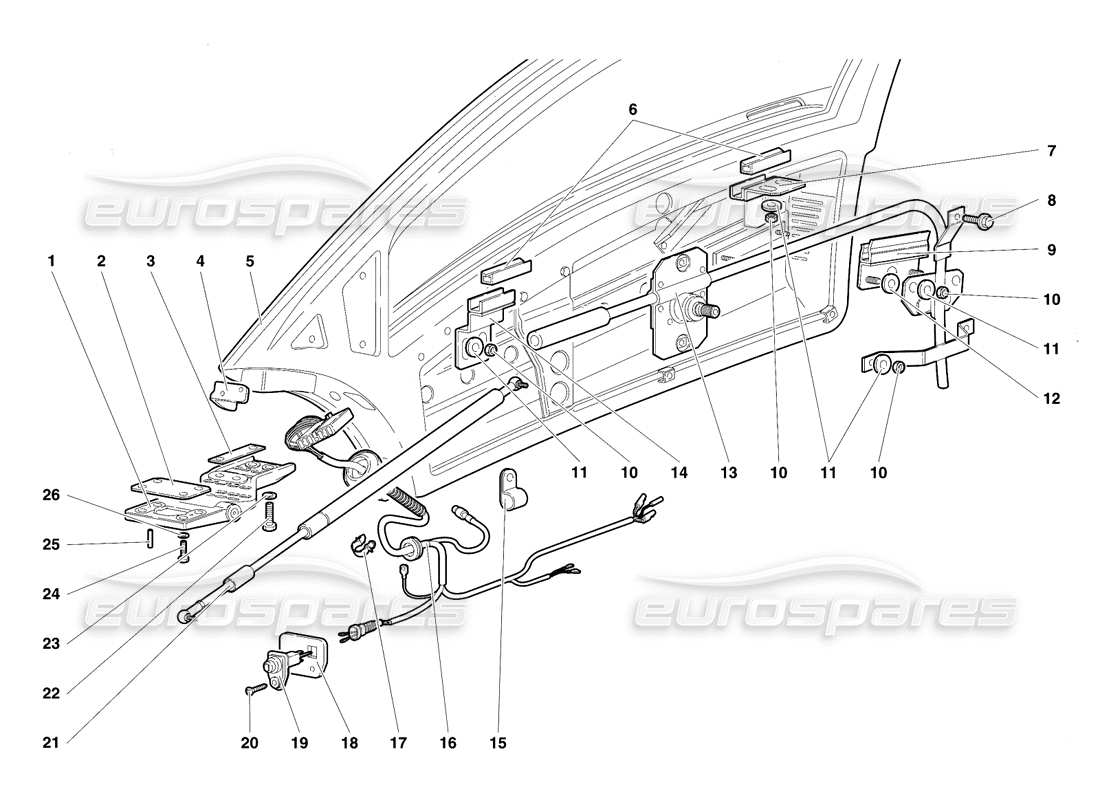

Lamborghini Diablo SE30 (1995) Doors Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 009421030
CHARNIÈRE GAUCHE
CERNIERASX
depuis £817,65
depuis £817,65
# 001
MPN: 410831402
CHARNIÈRE DROITE
CERNIERADX
depuis £712,64
depuis £712,64
Cette pièce remplace le numéro de pièce 009421359
# 002
MPN: 004132051
CALE
SPESSORE Dl REGISTRO 0,8 MM
Remplacement
Remplacement
# 002
MPN: 004132052
CALE
SPESSORE Dl REGISTRO 1 MM
Remplacement
Remplacement
# 002
MPN: 004132053
CALE
SPESSORE Dl REGISTRO 1,2 MM
Remplacement
Remplacement
# 002
MPN: 004132054
CALE
SPESSORE Dl REGISTRO 1,5 MM
Remplacement
Remplacement
# 003
MPN: 009421380
CALE
SPESSORE Dl REGISTRO 1 MM
Remplacement
Remplacement
# 003
MPN: 009421381
CALE
SPESSORE Dl REGISTRO 1,5 MM
depuis £18,05
depuis £18,05
# 004
MPN: 009421618
BON SOUTIEN
SUPPORT DX
depuis £10,27
depuis £10,27
# 004
MPN: 009421619
APPUI GAUCHE
SUPPORT SX
depuis £10,27
depuis £10,27
# 005
MPN: 009421033
PORTE DROITE
PORTE DX
depuis £6 243,16
depuis £6 243,16
# 005
MPN: 009421034
PORTE GAUCHE
PORTE SX
depuis £8 254,52
depuis £8 254,52
# 006
MPN: 009421732
joint
GARANTIE
depuis £30,49
depuis £30,49
# 007
MPN: 009421419
support
PERSONNEL
depuis £19,98
depuis £19,98
# 008
MPN: 008700663
VIS
VITE
depuis £0,52
depuis £0,52
# 009
MPN: 009421421
FOULE. GLA. PLIE DE FIXATION.
PINZA FISS.VETRO MOBILE
depuis £234,42
depuis £234,42
# 010
MPN: N0211963
NOIX
DADO
depuis £0,53
depuis £0,53
# 011
MPN: WHT003040
Rondelle
RONDELLE
depuis £4,70
depuis £4,70
# 012
MPN: 009444151
ESPACEUR
DISTANCE
Remplacement
Remplacement
# 013
MPN: 009421614
R. LÈVE-FENÊTRE.
ALZAVETRO MANUEL DX
depuis £515,00
depuis £515,00
# 013
MPN: 009421615
L. LÈVE-FENÊTRE.
ALZAVETRO MANUEL SX
depuis £493,24
depuis £493,24
# 014
MPN: 009421418
support
PERSONNEL
depuis £66,76
depuis £66,76
# 015
MPN: 008830907
SANGLE
FASCETTA
depuis £0,51
depuis £0,51
# 016
MPN: 006135125
CÂBLAGE DES PORTES
CÂBLAGE DE LA PORTE
depuis £225,88
depuis £225,88
# 017
MPN: 008830411
AGRAFE
MOLLETTA
depuis £0,85
depuis £0,85
# 018
MPN: 005934447
POUSSEZ MAIS. CALE DE PORTE
ÉPAISSEUR DU BOUTON DE PORTE
depuis £47,66
depuis £47,66
# 019
MPN: 005934450
BOUTON DE PORTE
BOUTON DE PORTE
depuis £13,81
depuis £13,81
# 020
MPN: WHT003304
VIS
VITE
depuis £0,53
depuis £0,53
# 021
MPN: 009421047
AJUSTER. RESSORT À GAZ
RESSORT À GAZ RÉGLABLE
depuis £155,67
depuis £155,67
# 022
MPN: 008101008
VIS
VITE
depuis £9,89
depuis £9,89
# 023
MPN: 008411015
Rondelle
RONDELLE
depuis £7,22
depuis £7,22
# 024
MPN: 008100821
VIS
VITE
Remplacement
Remplacement
# 025
MPN: 008900401
ÉPINGLE
SPINE ÉLASTIQUE
depuis £0,53
depuis £0,53
# 026
MPN: 008400801
Rondelle
RONDELLE
Remplacement
Remplacement
