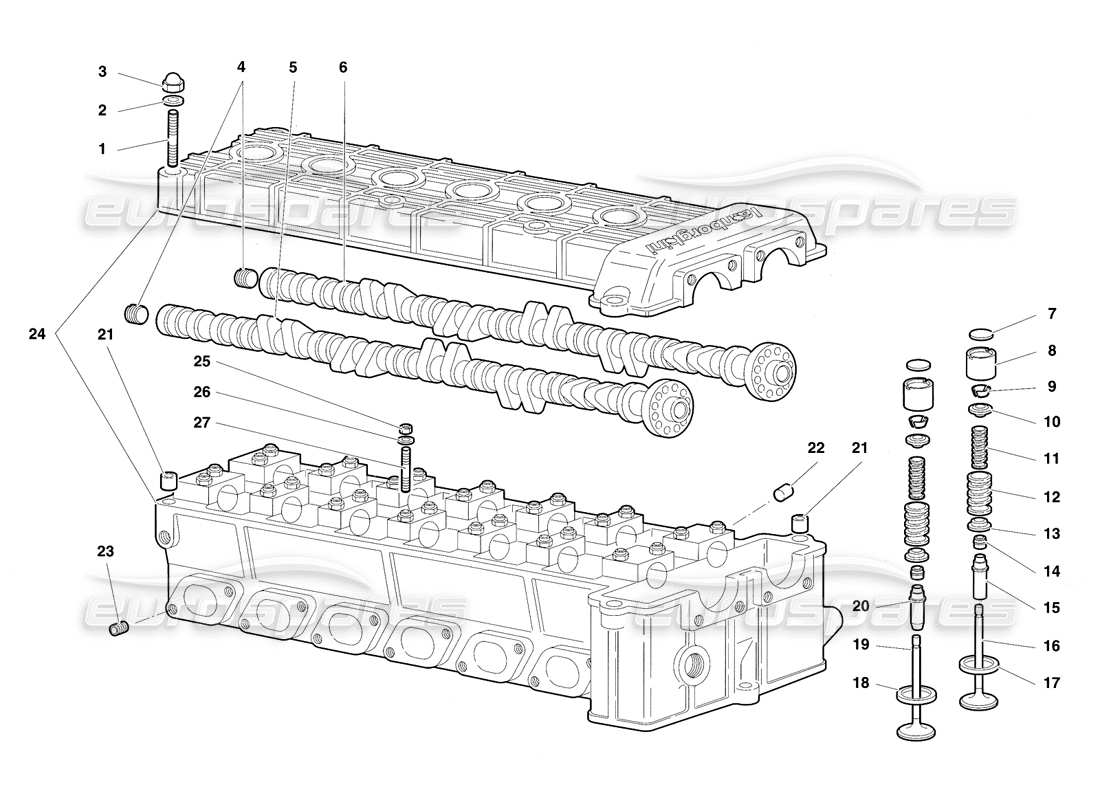

11.01.00 - Culasse droite
Lamborghini Diablo SV (1997) Right Cylinder Head Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 008300650
GOUJON
PRIGIONIERO
depuis £7,71
depuis £7,71
# 002
MPN: 008410602
Rondelle
RONDELLE
depuis £29,39
depuis £29,39
# 003
MPN: 008200605
NOIX
DADO
depuis £1,97
depuis £1,97
# 004
MPN: 008931409
PRISE
TAPPO
depuis £7,94
depuis £7,94
# 005
MPN: 001232709
arbre à cames
ASSE A CAMME SCARICO TESTA DX
depuis £10 384,74
depuis £10 384,74
# 006
MPN: 001232708
arbre à cames
ASSE A CAMME ASP. TESTA DX
depuis £1 052,83
depuis £1 052,83
# 007
MPN: 001220877
CALE
SPESSORE Dl REGISTRO 3.25 MM
Remplacement
Remplacement
# 007
MPN: 001220878
CALE
SPESSORE Dl REGISTRO 3.30 MM
# 007
MPN: 001220879
CALE
SPESSORE Dl REGISTRO 3.35 MM
# 007
MPN: 001220880
CALE
SPESSORE Dl REGISTRO 3.40 MM
# 007
MPN: 001220891
CALE
SPESSORE Dl REGISTRO 3.95 MM
# 007
MPN: 001220892
CALE DE SOUPAPE
4.00 MM
Remplacement
Remplacement
# 007
MPN: 001220895
CALE
SPESSORE Dl REGISTRO 4.15 MM
# 007
MPN: 001220896
CALE
SPESSORE Dl REGISTRO 4.20 MM
Remplacement
Remplacement
# 007
MPN: 001220897
CALE
SPESSORE Dl REGISTRO 4.25 MM
# 007
MPN: 001220898
CALE
SPESSORE Dl REGISTRO 4.30 MM
# 007
MPN: 001220899
CALE
SPESSORE Dl REGISTRO 4.35 MM
# 007
MPN: 001220900
CALE
SPESSORE Dl REGISTRO 4.40 MM
# 007
MPN: 001220901
CALE
SPESSORE Dl REGISTRO 4.45 MM
# 007
MPN: 001220902
CALE
SPESSORE Dl REGISTRO 4.50 MM
# 007
MPN: 001220903
CALE
SPESSORE Dl REGISTRO 4.55 MM
# 007
MPN: 001220904
CALE
SPESSORE Dl REGISTRO 4.60 MM
# 007
MPN: 001220905
CALE
SPESSORE Dl REGISTRO 4.65 MM
# 007
MPN: 001220906
CALE
SPESSORE Dl REGISTRO 4.70 MM
# 007
MPN: 07M109320D
CALE
SPESSORE Dl REGISTRO 3.45 MM
depuis £6,95
depuis £6,95
# 007
MPN: 07M109320E
CALE
SPESSORE Dl REGISTRO 3.50 MM
depuis £34,43
depuis £34,43
# 007
MPN: 07M109320F
CALE
SPESSORE Dl REGISTRO 3.55 MM
depuis £50,69
depuis £50,69
# 007
MPN: 07M109320G
CALE
SPESSORE Dl REGISTRO 3.60 MM
depuis £34,43
depuis £34,43
# 007
MPN: 07M109320H
CALE 3.65 MM
depuis £35,78
depuis £35,78
# 007
MPN: 07M109320J
CALE
SPESSORE Dl REGISTRO 3.70 MM
depuis £34,43
depuis £34,43
# 007
MPN: 07M109320K
CALE
SPESSORE Dl REGISTRO 3.75 MM
depuis £34,43
depuis £34,43
# 007
MPN: 07M109320L
CALE
SPESSORE Dl REGISTRO 3.80 MM
depuis £34,43
depuis £34,43
# 007
MPN: 07M109320M
CALE
SPESSORE Dl REGISTRO 3.85 MM
depuis £6,95
depuis £6,95
# 007
MPN: 07M109320N
CALE
SPESSORE Dl REGISTRO 3.90 MM
depuis £34,43
depuis £34,43
# 007
MPN: 07M109320R
CALE 4.05 MM
depuis £6,95
depuis £6,95
# 007
MPN: 07M109320S
CALE
SPESSORE Dl REGISTRO 4.10 MM
depuis £34,43
depuis £34,43
# 008
MPN: 07M109309
POUSSOIR
PUNTÉRIA
depuis £22,70
depuis £22,70
# 009
MPN: 001220843
CÔNE DE VERROUILLAGE À POUSSOIR
(ATTENTION !!! Les vannes EATON doivent être montées exclusivement sur les cônes de verrouillage des poussoirs EATON (broche 001220843) jusqu'au moteur n° 1620 inclus et les vannes TRW exclusivement sur les cônes de verrouillage des poussoirs (p/n 001235955) à partir du moteur n° 1620. 1621, inclus.) SEMICONO PUNTERIE (EATON)
depuis £4,90
depuis £4,90
# 009
MPN: 001235955
CÔNE DE VERROUILLAGE À POUSSOIR
(ATTENTION !!! Les vannes EATON doivent être montées exclusivement sur les cônes de verrouillage des poussoirs EATON (broche 001220843) jusqu'au moteur n° 1620 inclus et les vannes TRW exclusivement sur les cônes de verrouillage des poussoirs (p/n 001235955) à partir du moteur n° 1620. 1621, inclus.) SEMICONO PUNTERIE (TRW)
# 010
MPN: 07M109641
PLAQUE DE POUSSOIR
depuis £11,81
depuis £11,81
# 011
MPN: 07M109633A
PRINTEMPS
MOLLA INTERNE
depuis £3,86
depuis £3,86
# 012
MPN: 07M109623A
PRINTEMPS
MOLLA ESTERNA
depuis £11,81
depuis £11,81
# 013
MPN: 001220993
PLAQUE DE POUSSOIR
PIATTELLO PUNTERIA INFÉRIEURE
Remplacement
Remplacement
# 014
MPN: 07M109675
JOINT
depuis £9,72
depuis £9,72
# 015
MPN: 001229717
GUIDE DE SOUPAPE
GUIDE VALVOLA ASPIRAZIONE
depuis £92,59
depuis £92,59
# 016
MPN: 001224996
SOUPAPE D'ADMISSION
(ATTENTION !!! Les vannes EATON doivent être montées exclusivement sur les cônes de verrouillage des poussoirs EATON (broche 001220843) jusqu'au moteur n° 1620 inclus et les vannes TRW exclusivement sur les cônes de verrouillage des poussoirs (p/n 001235955) à partir du moteur n° 1620. 1621, inclus.) VALVOLA ASPIRAZIONE (EATON)
depuis £36,03
depuis £36,03
# 016
MPN: 07M109601
SOUPAPE D'ADMISSION
(ATTENTION !!! Les vannes EATON doivent être montées exclusivement sur les cônes de verrouillage des poussoirs EATON (broche 001220843) jusqu'au moteur n° 1620 inclus et les vannes TRW exclusivement sur les cônes de verrouillage des poussoirs (p/n 001235955) à partir du moteur n° 1620. 1621, inclus.) VALVOLA ASPIRAZIONE (TRW)
depuis £44,91
depuis £44,91
# 017
MPN: 001225000
SIÈGE DE SOUPAPE
SEDE VALVOLA ASPIRAZIONE
# 018
MPN: 001225001
SIÈGE DE SOUPAPE
SEDE VALVOLA SCARICO
# 019
MPN: 001224997
LA SOUPAPE D'ÉCHAPPEMENT
(ATTENTION !!! Les vannes EATON doivent être montées exclusivement sur les cônes de verrouillage des poussoirs EATON (broche 001220843) jusqu'au moteur n° 1620 inclus et les vannes TRW exclusivement sur les cônes de verrouillage des poussoirs (p/n 001235955) à partir du moteur n° 1620. 1621, inclus.) VALVOLA SCARICO (EATON)
depuis £356,43
depuis £356,43
# 019
MPN: 07M109611
LA SOUPAPE D'ÉCHAPPEMENT
(ATTENTION !!! Les vannes EATON doivent être montées exclusivement sur les cônes de verrouillage des poussoirs EATON (broche 001220843) jusqu'au moteur n° 1620 inclus et les vannes TRW exclusivement sur les cônes de verrouillage des poussoirs (p/n 001235955) à partir du moteur n° 1620. 1621, inclus.)VALVOLA SCARICO (TRW)
depuis £64,43
depuis £64,43
# 020
MPN: 001229718
GUIDE DE SOUPAPE
GUIDE VALVOLA SCARICO
depuis £92,59
depuis £92,59
# 021
MPN: 008800604
BAGUE
BOCCOLA
Remplacement
Remplacement
# 022
MPN: 001122089
GOUJON
GRAND PER COLLETTORE ASP.
depuis £10,75
depuis £10,75
# 023
MPN: 008840802
HÉLI-BOBINE
HÉLI-BOBINE
depuis £2,10
depuis £2,10
# 024
MPN: 463400350
CULASSE
TESTA DESTRA LAVORATA
depuis £7 037,85
depuis £7 037,85
# 025
MPN: 008200604
NOIX
DADO
Remplacement
Remplacement
# 026
MPN: 008410602
Rondelle
RONDELLE
depuis £26,88
depuis £26,88
# 027
MPN: 008300640
GOUJON
PRIGIONIERO
depuis £10,83
depuis £10,83
-part-diagram-11.02.00.webp "LAMBORGHINI DIABLO SV (1997) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-11.03.00.webp "LAMBORGHINI DIABLO SV (1997) ACCESSOIRES POUR CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-11.04.00.webp "LAMBORGHINI DIABLO SV (1997) ACCESSOIRES POUR CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-12.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CHRONOMÉTRAGE SCHÉMA DES PIÈCES")
-part-diagram-12.02.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CHRONOMÉTRAGE SCHÉMA DES PIÈCES")
-part-diagram-13.01.00.webp "LAMBORGHINI DIABLO SV (1997) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-13.01.01.webp "LAMBORGHINI DIABLO SV (1997) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-13.02.00.webp "LAMBORGHINI DIABLO SV (1997) FILTRES À AIR SCHÉMA DES PIÈCES")
-part-diagram-13.03.00.webp "LAMBORGHINI DIABLO SV (1997) CÂBLES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-13.03.01.webp "LAMBORGHINI DIABLO SV (1997) CÂBLES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-14.01.00.webp "LAMBORGHINI DIABLO SV (1997) PÉDALIERS SCHÉMA DES PIÈCES")
-part-diagram-15.01.00.webp "LAMBORGHINI DIABLO SV (1997) POMPE À HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-15.02.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-15.03.00.webp "LAMBORGHINI DIABLO SV (1997) FILTRE À HUILE MOTEUR ET THERMOSTAT SCHÉMA DES PIÈCES")
-part-diagram-15.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME RESPIRATOIRE D'HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-16.01.00.webp "LAMBORGHINI DIABLO SV (1997) CAPTEURS DE PHASES SCHÉMA DES PIÈCES")
-part-diagram-16.02.00.webp "LAMBORGHINI DIABLO SV (1997) COMPOSANTS D'ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-16.03.00.webp "LAMBORGHINI DIABLO SV (1997) ALTERNATEUR SCHÉMA DES PIÈCES")
-part-diagram-16.04.00.webp "LAMBORGHINI DIABLO SV (1997) UNITÉS D'INJECTION ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-16.04.01.webp "LAMBORGHINI DIABLO SV (1997) UNITÉS D'INJECTION ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-17.01.00.webp "LAMBORGHINI DIABLO SV (1997) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-17.02.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE REFROIDISSEMENT PAR EAU SCHÉMA DES PIÈCES")
-part-diagram-17.03.00.webp "LAMBORGHINI DIABLO SV (1997) RADIATEURS ET ELECTRO-VENTILATEURS SCHÉMA DES PIÈCES")
-part-diagram-18.01.00.webp "LAMBORGHINI DIABLO SV (1997) CARTER SCHÉMA DES PIÈCES")
-part-diagram-18.02.00.webp "LAMBORGHINI DIABLO SV (1997) CARTER MOTEUR ET MONTAGE INFÉRIEUR SCHÉMA DES PIÈCES")
-part-diagram-18.03.00.webp "LAMBORGHINI DIABLO SV (1997) CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-18.04.00.webp "LAMBORGHINI DIABLO SV (1997) DÉFLECTEURS DE CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-21.01.00.webp "LAMBORGHINI DIABLO SV (1997) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-21.02.00.webp "LAMBORGHINI DIABLO SV (1997) LEVIERS DE COMMANDE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-23.01.00.webp "LAMBORGHINI DIABLO SV (1997) DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-24.01.00.webp "LAMBORGHINI DIABLO SV (1997) TOUR DE CONTRÔLE DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-24.02.00.webp "LAMBORGHINI DIABLO SV (1997) BIELLES ET FOURCHES DE CHANGEMENT DE VITESSE SCHÉMA DES PIÈCES")
-part-diagram-24.03.00.webp "LAMBORGHINI DIABLO SV (1997) BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-24.04.00.webp "LAMBORGHINI DIABLO SV (1997) POMPE À HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-24.05.00.webp "LAMBORGHINI DIABLO SV (1997) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-24.06.00.webp "LAMBORGHINI DIABLO SV (1997) ENGRENAGES D'ARBRE MENÉ SCHÉMA DES PIÈCES")
-part-diagram-24.07.00.webp "LAMBORGHINI DIABLO SV (1997) FIN DE TRANSMISSION À ENGRENAGES SCHÉMA DES PIÈCES")
-part-diagram-25.01.00.webp "LAMBORGHINI DIABLO SV (1997) ARBRES DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-31.01.00.webp "LAMBORGHINI DIABLO SV (1997) FREINS AVANT SCHÉMA DES PIÈCES")
-part-diagram-3132.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-32.01.00.webp "LAMBORGHINI DIABLO SV (1997) FREINS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-33.01.00.webp "LAMBORGHINI DIABLO SV (1997) FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-41.01.00.webp "LAMBORGHINI DIABLO SV (1997) ÉLÉMENTS DU CADRE SCHÉMA DES PIÈCES")
-part-diagram-42.01.00.webp "LAMBORGHINI DIABLO SV (1997) PÉDALES SCHÉMA DES PIÈCES")
-part-diagram-42.02.00.webp "LAMBORGHINI DIABLO SV (1997) MONTAGE DE LA PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-43.01.00.webp "LAMBORGHINI DIABLO SV (1997) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-43.01.01.webp "LAMBORGHINI DIABLO SV (1997) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-43.02.00.webp "LAMBORGHINI DIABLO SV (1997) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-43.03.00.webp "LAMBORGHINI DIABLO SV (1997) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-43.04.00.webp "LAMBORGHINI DIABLO SV (1997) PILOTAGE SCHÉMA DES PIÈCES")
-part-diagram-44.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-44.02.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-44.03.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-44.03.01.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-45.01.00.webp "LAMBORGHINI DIABLO SV (1997) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-45.02.00.webp "LAMBORGHINI DIABLO SV (1997) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-45.03.00.webp "LAMBORGHINI DIABLO SV (1997) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-45.04.00.webp "LAMBORGHINI DIABLO SV (1997) CONTRÔLE DU CLIMAT SCHÉMA DES PIÈCES")
-part-diagram-51.01.00.webp "LAMBORGHINI DIABLO SV (1997) ROUE AVANT ET PORTE-MOYEU SCHÉMA DES PIÈCES")
-part-diagram-51.02.00.webp "LAMBORGHINI DIABLO SV (1997) SUSPENSION AVANT SCHÉMA DES PIÈCES")
-part-diagram-52.01.00.webp "LAMBORGHINI DIABLO SV (1997) ROUE ARRIÈRE ET PORTE-MOYEU SCHÉMA DES PIÈCES")
-part-diagram-52.02.00.webp "LAMBORGHINI DIABLO SV (1997) SUSPENSION ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-59.01.00.webp "LAMBORGHINI DIABLO SV (1997) POSTE DE RADIO SCHÉMA DES PIÈCES")
-part-diagram-59.02.00.webp "LAMBORGHINI DIABLO SV (1997) ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-60.01.00.webp "LAMBORGHINI DIABLO SV (1997) INSTRUMENTS DU TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-60.02.00.webp "LAMBORGHINI DIABLO SV (1997) INSTRUMENTS POUR PANNEAUX DE TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-61.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-61.01.01.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-61.02.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-61.03.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-61.03.01.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-61.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-62.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.02.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.03.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.05.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-62.05.01.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-63.01.00.webp "LAMBORGHINI DIABLO SV (1997) LUMIÈRES SCHÉMA DES PIÈCES")
-part-diagram-74.21.02.00.webp "LAMBORGHINI DIABLO SV (1997) LEVIERS DE COMMANDE D'EMBRAYAGE (VALABLE POUR RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-74.3132.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE FREINAGE (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.33.01.00.webp "LAMBORGHINI DIABLO SV (1997) FREIN À MAIN (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.42.01.00.webp "LAMBORGHINI DIABLO SV (1997) PÉDALES (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.42.02.00.webp "LAMBORGHINI DIABLO SV (1997) MONTAGE DE LA PÉDALE (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.43.03.00.webp "LAMBORGHINI DIABLO SV (1997) PILOTAGE (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.45.02.00.webp "LAMBORGHINI DIABLO SV (1997) CONTRÔLE DU CLIMAT (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.45.03.00.webp "LAMBORGHINI DIABLO SV (1997) CONTRÔLE DU CLIMAT (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.59.02.00.webp "LAMBORGHINI DIABLO SV (1997) ACCESSOIRES (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.60.01.00.webp "LAMBORGHINI DIABLO SV (1997) INSTRUMENTS DU TABLEAU DE BORD (VALABLE POUR RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-74.61.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALABLE POUR RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-74.61.01.01.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALABLE POUR RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-74.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALABLE POUR RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-74.63.01.00.webp "LAMBORGHINI DIABLO SV (1997) LUMIÈRES (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.9411.01.00.webp "LAMBORGHINI DIABLO SV (1997) PANNEAUX DE PLANCHER À CADRE (VALABLE POUR RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-74.9420.01.00.webp "LAMBORGHINI DIABLO SV (1997) ESSUIE-GLACE ET. LAVE-PHARES (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.9421.03.00.webp "LAMBORGHINI DIABLO SV (1997) DES PORTES (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.9458.01.00.webp "LAMBORGHINI DIABLO SV (1997) GARNITURE DE L'HABITACLE (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.9458.02.00.webp "LAMBORGHINI DIABLO SV (1997) GARNITURE DE L'HABITACLE (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.9459.01.00.webp "LAMBORGHINI DIABLO SV (1997) CAPOT AVANT (VALABLE POUR RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-74.9490.01.00.webp "LAMBORGHINI DIABLO SV (1997) RÉTROVISEURS EXTÉRIEURS (VALABLE POUR RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-80.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) UNITÉS D'INJECTION ÉLECTRONIQUE (VALABLE POUR L'ARABIE SAOUDITE - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-80.44.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'ÉCHAPPEMENT (VALABLE POUR L'ARABIE SAOUDITE : MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-80.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALABLE POUR L'ARABIE SAOUDITE : 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-80.62.03.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT (VALABLE POUR L'ARABIE SAOUDITE : 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-80.9463.01.00.webp "LAMBORGHINI DIABLO SV (1997) PARE-CHOCS (VALABLE POUR L'ARABIE SAOUDITE : 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-88.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) UNITÉS D'INJECTION ÉLECTRONIQUES (VALABLE POUR L'AFRIQUE DU SUD - RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-88.44.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'ÉCHAPPEMENT (VALABLE POUR L'AFRIQUE DU SUD - RH D. - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-88.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALABLE POUR L'AFRIQUE DU SUD - RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-88.62.03.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE CARBURANT (VALABLE POUR L'AFRIQUE DU SUD - RH D. - 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-9410.01.00.webp "LAMBORGHINI DIABLO SV (1997) ÉLÉMENTS DE CARROSSERIE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-9410.03.00.webp "LAMBORGHINI DIABLO SV (1997) ÉLÉMENTS DE CARROSSERIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-9410.04.00.webp "LAMBORGHINI DIABLO SV (1997) ÉLÉMENTS DU CORPS - FLANC GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-9410.05.00.webp "LAMBORGHINI DIABLO SV (1997) ÉLÉMENTS DU CORPS - FLANC DROIT SCHÉMA DES PIÈCES")
-part-diagram-9411.01.00.webp "LAMBORGHINI DIABLO SV (1997) PANNEAUX DE PLANCHER À CADRE SCHÉMA DES PIÈCES")
-part-diagram-9411.02.00.webp "LAMBORGHINI DIABLO SV (1997) PANNEAUX DE BOÎTIER DE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-9415.01.00.webp "LAMBORGHINI DIABLO SV (1997) LES FENÊTRES SCHÉMA DES PIÈCES")
-part-diagram-9420.01.00.webp "LAMBORGHINI DIABLO SV (1997) ESSUIE-GLACE ET LAVE-PHARES SCHÉMA DES PIÈCES")
-part-diagram-9421.01.00.webp "LAMBORGHINI DIABLO SV (1997) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-9421.02.00.webp "LAMBORGHINI DIABLO SV (1997) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-9421.03.00.webp "LAMBORGHINI DIABLO SV (1997) DES PORTES SCHÉMA DES PIÈCES")
-part-diagram-9429.01.00.webp "LAMBORGHINI DIABLO SV (1997) CAPOT ARRIÈRE ET AILE SCHÉMA DES PIÈCES")
-part-diagram-9435.01.00.webp "LAMBORGHINI DIABLO SV (1997) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-9444.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME DE LEVAGE DE LAMPE FRONTALE SCHÉMA DES PIÈCES")
-part-diagram-9455.01.00.webp "LAMBORGHINI DIABLO SV (1997) PANNEAUX ISOLANTS POUR COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-9458.01.00.webp "LAMBORGHINI DIABLO SV (1997) GARNITURES DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-9458.02.00.webp "LAMBORGHINI DIABLO SV (1997) GARNITURES DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-9458.03.00.webp "LAMBORGHINI DIABLO SV (1997) GARNITURES DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-9459.01.00.webp "LAMBORGHINI DIABLO SV (1997) CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-9460.01.00.webp "LAMBORGHINI DIABLO SV (1997) CAPOT DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-9463.01.00.webp "LAMBORGHINI DIABLO SV (1997) PARE-CHOCS SCHÉMA DES PIÈCES")
-part-diagram-9490.01.00.webp "LAMBORGHINI DIABLO SV (1997) RÉTROVISEURS EXTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-95.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) UNITÉS D'INJECTION ÉLECTRONIQUE (VALABLE POUR LE JAPON - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-95.41.01.00.webp "LAMBORGHINI DIABLO SV (1997) ÉLÉMENTS DE CADRE (VALABLE POUR LE JAPON - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-95.44.03.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME D'ÉCHAPPEMENT (VALABLE POUR LE JAPON : MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-95.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALABLE POUR LE JAPON - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-95.63.01.00.webp "LAMBORGHINI DIABLO SV (1997) LUMIÈRES (VALABLE POUR LE JAPON : 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-96.11.01.00.webp "LAMBORGHINI DIABLO SV (1997) CULASSE DROITE (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.11.02.00.webp "LAMBORGHINI DIABLO SV (1997) CULASSE GAUCHE (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.14.01.00.webp "LAMBORGHINI DIABLO SV (1997) PÉDALIERS (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.16.04.00.webp "LAMBORGHINI DIABLO SV (1997) UNITÉS D'INJECTION ÉLECTRONIQUE (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.23.01.00.webp "LAMBORGHINI DIABLO SV (1997) DIFFÉRENTIEL (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.24.06.00.webp "LAMBORGHINI DIABLO SV (1997) ENGRENAGES D'ARBRE MENÉ (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.24.07.00.webp "LAMBORGHINI DIABLO SV (1997) EXTRÉMITÉ DE TRANSMISSION À ENGRENAGES (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.59.01.00.webp "LAMBORGHINI DIABLO SV (1997) POSTE RADIO (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.59.02.00.webp "LAMBORGHINI DIABLO SV (1997) ACCESSOIRES (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.61.01.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.61.04.00.webp "LAMBORGHINI DIABLO SV (1997) SYSTÈME ÉLECTRIQUE (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.63.01.00.webp "LAMBORGHINI DIABLO SV (1997) LUMIÈRES (VALIDE POUR LE CANADA : 1997 MARS) SCHÉMA DES PIÈCES")
-part-diagram-96.9435.01.00.webp "LAMBORGHINI DIABLO SV (1997) SIÈGES ET CEINTURES DE SÉCURITÉ (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.9463.01.00.webp "LAMBORGHINI DIABLO SV (1997) PARE-CHOCS (VALABLE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
-part-diagram-96.9490.01.00.webp "LAMBORGHINI DIABLO SV (1997) RÉTROVISEURS EXTÉRIEURS (VALIDE POUR LE CANADA - MARS 1997) SCHÉMA DES PIÈCES")
