25.01.00 - Arbres de transmission

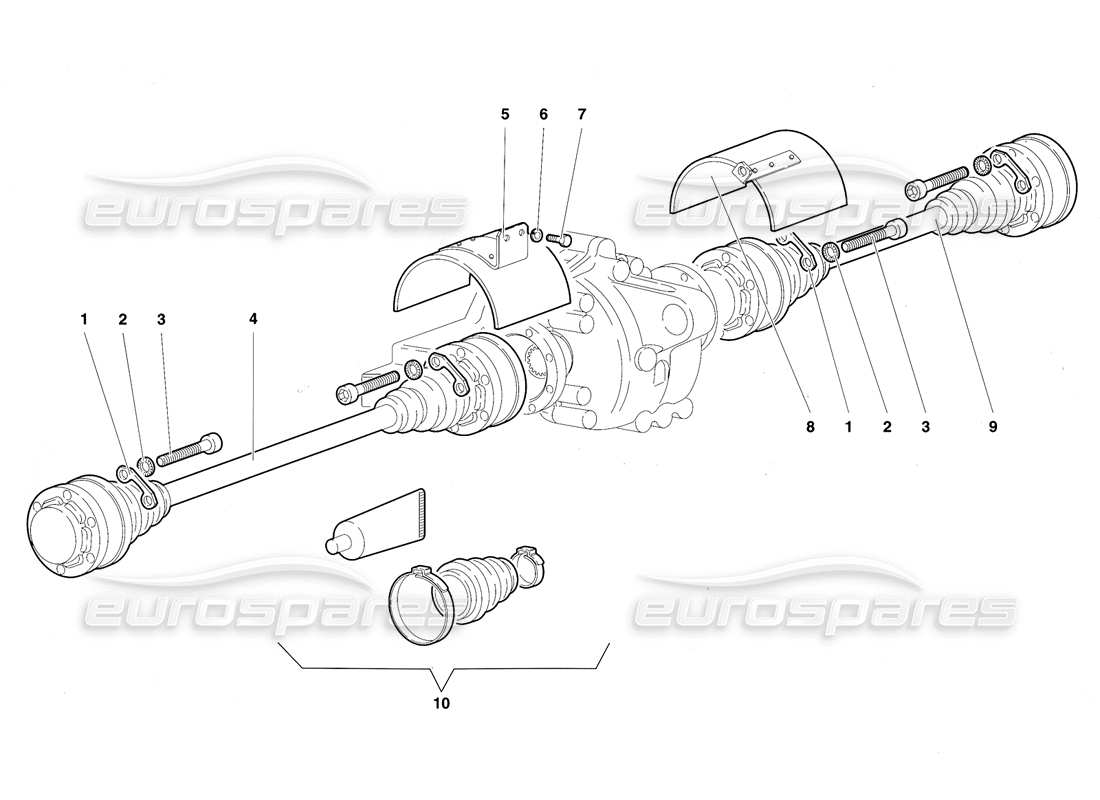

Lamborghini Diablo SV (1997) Driveshafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
002533290
PLAQUE
PIASTRINA
depuis
£8,13
depuis
£8,13
#
002
MPN:
008411011
Rondelle
RONDELLE
depuis
£0,50
depuis
£0,50
#
003
MPN:
008701008
VIS
VITE
Remplacement
Remplacement
#
004
MPN:
002534286
DEMI-ARBRE GAUCHE
SEMIASSE POST.SX.
depuis
£2 474,89
depuis
£2 474,89
#
005
MPN:
002530901
BOUCLIER GAUCHE
PROTECTION SX
depuis
£114,42
depuis
£114,42
#
006
MPN:
008410602
Rondelle
RONDELLE
depuis
£28,66
depuis
£28,66
#
007
MPN:
008700646
VIS
VITE
depuis
£0,53
depuis
£0,53
#
008
MPN:
002530896
BOUCLIER DROIT
PROTECTION DX
depuis
£393,41
depuis
£393,41
#
009
MPN:
002534285
DEMI-ARBRE DROIT
DEMI-ARBRE ARRIÈRE DROIT.
depuis
£2 474,89
depuis
£2 474,89
#
010
MPN:
002537315
KIT DE DÉMARRAGE
KITCUFFIA
depuis
£88,31
depuis
£88,31
