45.01.00 - Contrôle du climat

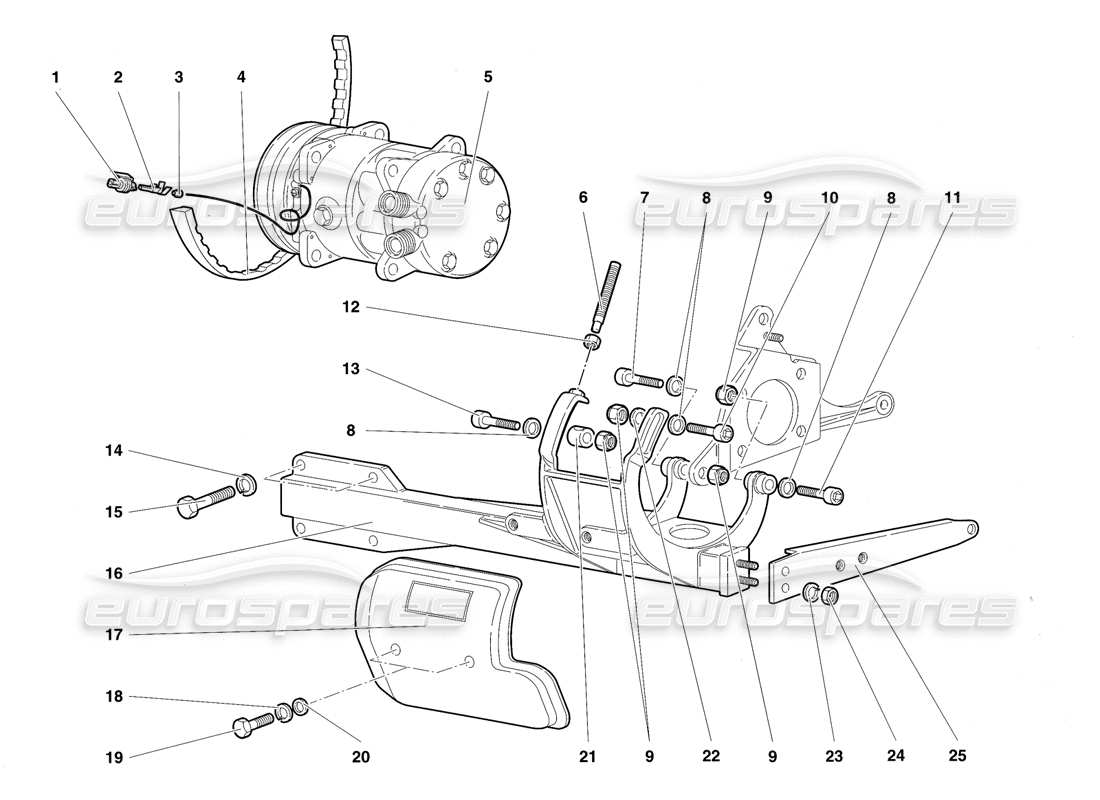

Lamborghini Diablo SV (1997) Climate Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 006136453
CONNEXION
CONNEXION
# 002
MPN: 006136454
Clé
LINGUETTA
# 003
MPN: 006136447
CAOUTCHOUC
GOMMA
# 004
MPN: 004534071
CEINTURE
CINGHIA
depuis £80,33
depuis £80,33
# 005
MPN: 004535409
COMPRESSEUR D'AIR
COMPRESSEUR
depuis £903,73
depuis £903,73
# 006
MPN: 008700841
VIS
VITE
depuis £1,59
depuis £1,59
# 007
MPN: 008701008
VIS
VITE
Remplacement
Remplacement
# 008
MPN: WHT000768
Rondelle
depuis £1,21
depuis £1,21
Cette pièce remplace le numéro de pièce 008410806 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 008201008
NOIX
DADO
depuis £0,55
depuis £0,55
# 010
MPN: 008701017
VIS
VITE
depuis £0,66
depuis £0,66
# 011
MPN: 008701014
VIS
VITE
depuis £0,54
depuis £0,54
# 012
MPN: 008200801
NOIX
DADO
Remplacement
Remplacement
# 013
MPN: 008701020
VIS
VITE
depuis £1,06
depuis £1,06
# 014
MPN: 008410810
Rondelle
RONDELLE
Remplacement
Remplacement
# 015
MPN: 008100830
VIS
VITE
depuis £0,53
depuis £0,53
# 016
MPN: 004535242
SOUTIEN
SOUTIEN
depuis £344,09
depuis £344,09
# 017
MPN: 004535934
BOUCLIER
PROTECTION
depuis £220,55
depuis £220,55
# 018
MPN: 008410602
Rondelle
RONDELLE
depuis £28,66
depuis £28,66
# 019
MPN: 008100601
VIS
VITE
Remplacement
Remplacement
# 020
MPN: 008400606
Rondelle
RONDELLE
Remplacement
Remplacement
# 021
MPN: 004529646
ESPACEUR
DISTANCE
depuis £15,59
depuis £15,59
# 022
MPN: 008401028
Rondelle
RONDELLE
depuis £3,65
depuis £3,65
# 023
MPN: 008410810
Rondelle
RONDELLE
Remplacement
Remplacement
# 024
MPN: 008200801
NOIX
DADO
Remplacement
Remplacement
# 025
MPN: 004529645
ROTULE DE DIRECTION
TIRANTE
depuis £23,10
depuis £23,10
