24.01.00 - Tour de contrôle de la boîte de vitesses

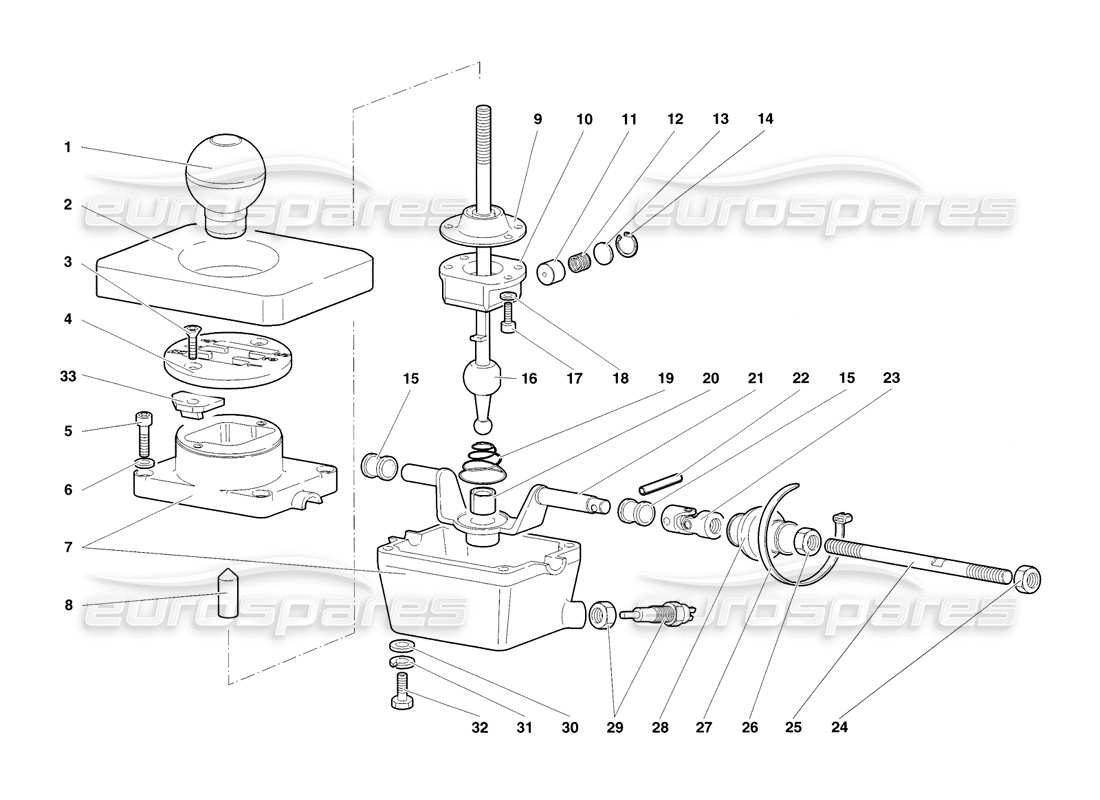

Lamborghini Diablo SV (1998) Gearbox Control Tower Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
002437668
BOUTON
POMELLO
#
002
MPN:
002431785
COUSSIN FLEXIBLE
SPESSORE À GOMMA
Remplacement
Remplacement
#
003
MPN:
008700681
VIS
VITE
depuis
£0,53
depuis
£0,53
#
004
MPN:
002433903
PLAQUE
PIASTRA Dl SÉLEZIONE
depuis
£181,17
depuis
£181,17
#
005
MPN:
008700804
VIS
VITE
depuis
£0,53
depuis
£0,53
#
006
MPN:
008410810
Rondelle
RONDELLE
Remplacement
Remplacement
#
007
MPN:
240132003
CAS
SCATOLA LAVORÉE
depuis
£1 028,10
depuis
£1 028,10
#
008
MPN:
002437767
BOUTON D'ADAPTATEUR
ADAPTATEUR POMELLO
depuis
£22,39
depuis
£22,39
#
009
MPN:
002433043
BOTTE
CUFFIA
depuis
£67,01
depuis
£67,01
#
010
MPN:
002434091
CHAUSSETTE À BILLES
SEDE SFERICA
depuis
£151,73
depuis
£151,73
#
011
MPN:
002427202
CYLINDRE
CILINDRE
depuis
£11,90
depuis
£11,90
#
012
MPN:
002432167
PRINTEMPS
MOLLA
depuis
£7,63
depuis
£7,63
#
013
MPN:
002427204
PLAQUE
PIASTRINA
depuis
£1,02
depuis
£1,02
#
014
MPN:
008572201
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis
£0,54
depuis
£0,54
#
015
MPN:
002433020
BAGUE
BOCCOLA
depuis
£20,24
depuis
£20,24
#
016
MPN:
002437666
LEVIER
LÉVA
depuis
£781,85
depuis
£781,85
#
017
MPN:
008700644
VIS
VITE
Remplacement
Remplacement
#
018
MPN:
008410602
Rondelle
RONDELLE
depuis
£28,28
depuis
£28,28
#
019
MPN:
002429160
PRINTEMPS
MOLLA
depuis
£96,84
depuis
£96,84
#
020
MPN:
002427207
BAGUE
BOCCOLA
depuis
£202,32
depuis
£202,32
#
021
MPN:
002429161
Arbre
ALBERO
depuis
£191,95
depuis
£191,95
#
022
MPN:
008900305
ÉPINGLE
SPINE
depuis
£0,54
depuis
£0,54
#
023
MPN:
410711615
ARTICULATION
ARTICULATION DROITE
depuis
£280,15
depuis
£280,15
#
024
MPN:
008201224
NOIX
DADO SX
#
025
MPN:
002434472
ROTULE DE DIRECTION
TIRANTE
depuis
£24,59
depuis
£24,59
#
026
MPN:
008201223
NOIX
DADO DX
#
027
MPN:
008830305
SANGLE
FASCETTA
Remplacement
Remplacement
#
028
MPN:
002434614
BOTTE
CUFFIA
#
029
MPN:
002408637
CHANGER
INTERRUTTEUR RETROMARCIA
depuis
£73,80
depuis
£73,80
#
030
MPN:
008400801
Rondelle
RONDELLE
Remplacement
Remplacement
#
031
MPN:
008410806
Rondelle
RONDELLE
Remplacement
Remplacement
#
032
MPN:
008100827
VIS
VITE
Remplacement
Remplacement
#
033
MPN:
002433904
PLAQUE (ARRIÈRE)
PLAQUE DE MARCHE ARRIÈRE
depuis
£505,76
depuis
£505,76
