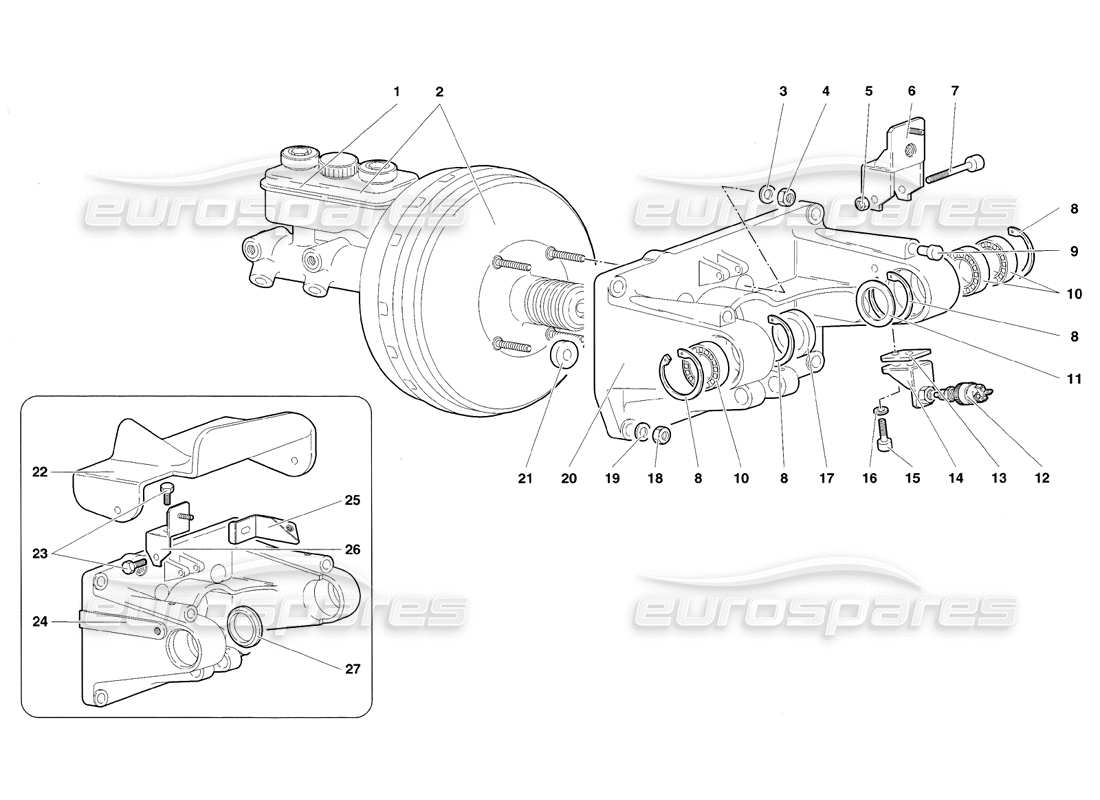

42.02.00 - Montage de la pédale
Lamborghini Diablo SV (1998) Pedal Mounting Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 004236817
RÉSERVOIR DE FREIN-SERVO.
RÉSERVOIR DE SERVO DE FREIN
depuis £1 095,12
depuis £1 095,12
# 002
MPN: 0042001085

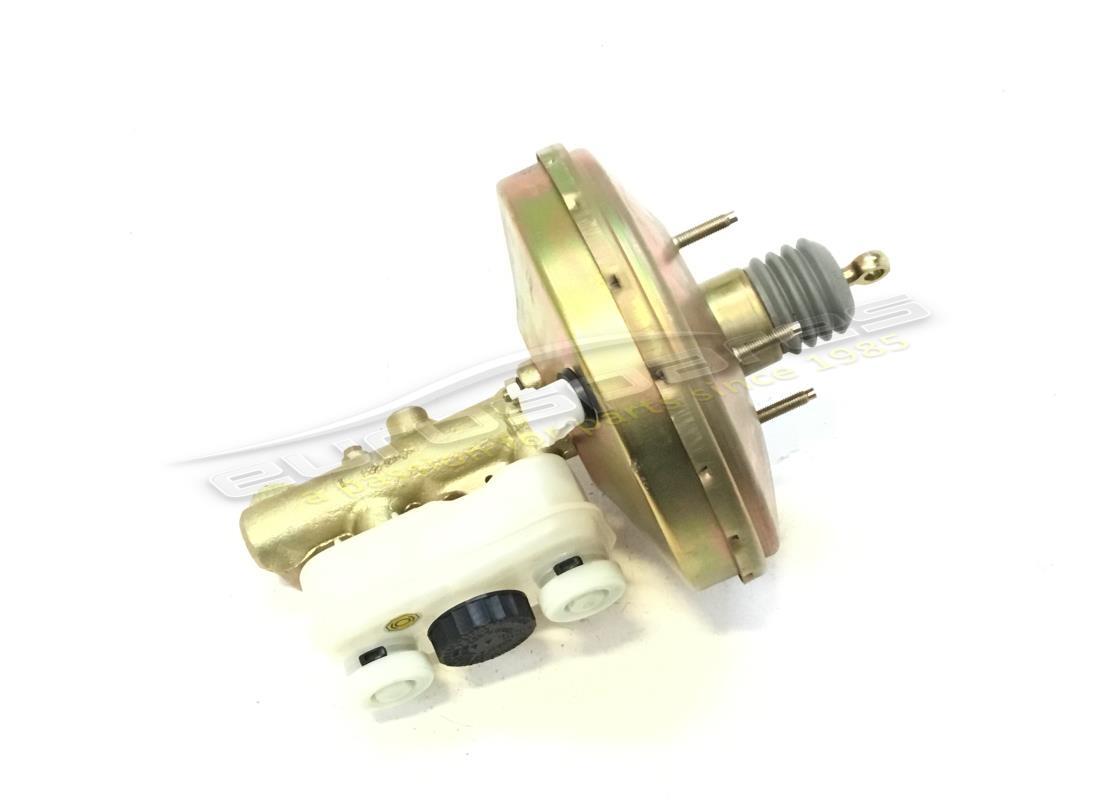

FREIN-SERVO
SERVOFRENO
depuis £2 495,00
depuis £2 495,00
# 003
MPN: 008400801
Rondelle
RONDELLE
Remplacement
Remplacement
# 004
MPN: 008200804
NOIX
DADO
depuis £0,73
depuis £0,73
# 005
MPN: 008400606
Rondelle
DADO
Remplacement
Remplacement
# 006
MPN: 004231515
SOUTIEN
SOUTIEN
depuis £26,96
depuis £26,96
# 007
MPN: 008700644
VIS
VITE
Remplacement
Remplacement
# 008
MPN: 008573701
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis £0,53
depuis £0,53
# 009
MPN: 410721381
ARRÊT DE LA PÉDALE
depuis £52,45
depuis £52,45
# 010
MPN: 008502513
PALIER
CUSCINETTO
depuis £23,43
depuis £23,43
# 011
MPN: 008402507
Rondelle
RONDELLE
depuis £17,89
depuis £17,89
# 012
MPN: 0042001192
COMMUTATEUR ABS
INTERRUPTOREABS
depuis £15,48
depuis £15,48
# 013
MPN: 0042001530
ESPACEUR
DISTANCE
# 014
MPN: 0042001489
SOUTIEN
SOUTIEN
depuis £20,54
depuis £20,54
# 015
MPN: 008700644
VIS
VITE
Remplacement
Remplacement
# 016
MPN: 008400606
Rondelle
RONDELLE
Remplacement
Remplacement
# 017
MPN: 004230923
ESPACEUR
DISTANCE
depuis £18,29
depuis £18,29
# 018
MPN: 008200804
NOIX
DADO
depuis £0,73
depuis £0,73
# 019
MPN: 008400801
Rondelle
RONDELLE
Remplacement
Remplacement
# 020
MPN: 004233483
SUPPORT POUR PÉDALES
SUPPORT PÉDALIERE
depuis £479,10
depuis £479,10
# 021
MPN: 0042000931
ESPACEUR
DISTANCE
depuis £22,70
depuis £22,70
# 022
MPN: 004332774
BOUCLIER
(Valable pour la Grande-Bretagne - novembre 1998) PROTEZIONE
# 023
MPN: 008700644
VIS
(Valable pour la Grande-Bretagne - novembre 1998) VITE
Remplacement
Remplacement
# 024
MPN: 004233485
SUPPORT POUR PÉDALES
(Valable pour GB - novembre 1998) SUPPORTO PEDALIERA
depuis £717,75
depuis £717,75
# 025
MPN: 004234610
SOUTIEN
(Valable pour la Grande-Bretagne - novembre 1998) SUPPORTO
# 026
MPN: 004232996
PLAQUE
(Valable pour la Grande-Bretagne - 1998 novembre) PIASTRINA
depuis £29,21
depuis £29,21
# 027
MPN: 004232777
ESPACEUR
(Valable pour GB - novembre 1998) DISTANZIALE
