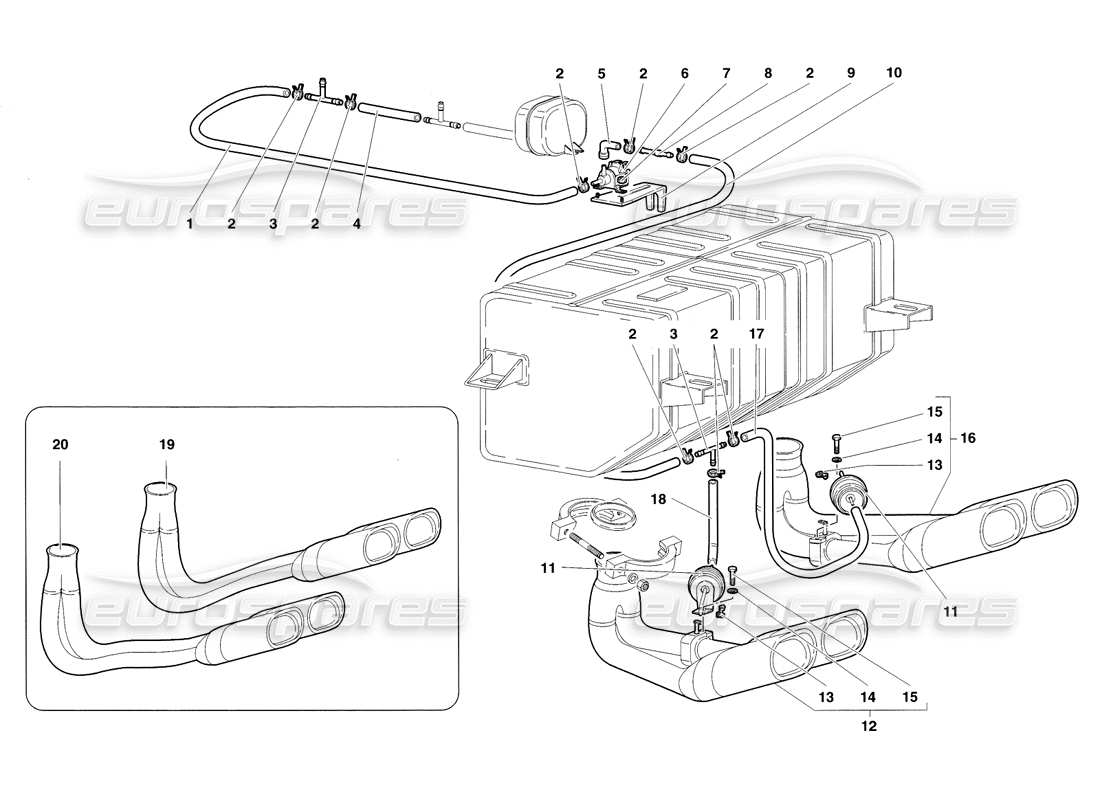

44.04.00 - Système d'échappement
Lamborghini Diablo SV (1998) Exhaust System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 004437810
FLÉCHIR. TUYAU
TUBO FLESSIBLE
depuis £19,02
depuis £19,02
# 002
MPN: 008830128
SANGLE
FASCETTA
Remplacement
Remplacement
# 003
MPN: 007014169
CONNEXION
RACCORDO TRE VIE
depuis £15,81
depuis £15,81
# 004
MPN: 004437808
FLÉCHIR. TUYAU
TUBO FLESSIBLE
depuis £12,27
depuis £12,27
# 005
MPN: 07L131756
CONNEXION
RACCORDO
depuis £17,51
depuis £17,51
Cette pièce remplace le numéro de pièce 001329321
# 006
MPN: 077906283
ÉLECTRO-VANNE
ÉLECTROVALVOLA
depuis £35,27
depuis £35,27
Cette pièce remplace le numéro de pièce 07M906283
# 007
MPN: WHT002959
NOIX
DADO
depuis £0,57
depuis £0,57
# 008
MPN: 001329319
CONNEXION
RACCORDO
depuis £0,76
depuis £0,76
# 009
MPN: 001336194
SOUTIEN
SOUTIEN
depuis £30,98
depuis £30,98
# 010
MPN: 004437810
FLÉCHIR. TUYAU
TUBO FLESSIBLE
depuis £19,02
depuis £19,02
# 011
MPN: 001336037
CONTRÔLE
ATTUATEUR
# 012
MPN: 004437812
BORNE GAUCHE
BORNE SX
depuis £2 318,62
depuis £2 318,62
# 013
MPN: 001337177
AGRAFE
FERMAGLIO
# 014
MPN: 008400606
Rondelle
RONDELLE
Remplacement
Remplacement
# 015
MPN: 008100616
BOULON
VITE
depuis £0,53
depuis £0,53
# 016
MPN: 004437813
BORNE DROITE
BORNE DX
depuis £2 318,62
depuis £2 318,62
# 017
MPN: 004437811
FLÉCHIR. TUYAU
TUBO FLESSIBLE
depuis £16,17
depuis £16,17
# 018
MPN: 004438267
FLÉCHIR. TUYAU
TUBO FLESSIBLE
depuis £60,57
depuis £60,57
# 019
MPN: 0044003942
BORNE GAUCHE
depuis £1 179,85
depuis £1 179,85
# 020
MPN: 0044003943
BORNE DROITE
depuis £1 179,85
depuis £1 179,85
