15.01.00 - Pompe à huile moteur

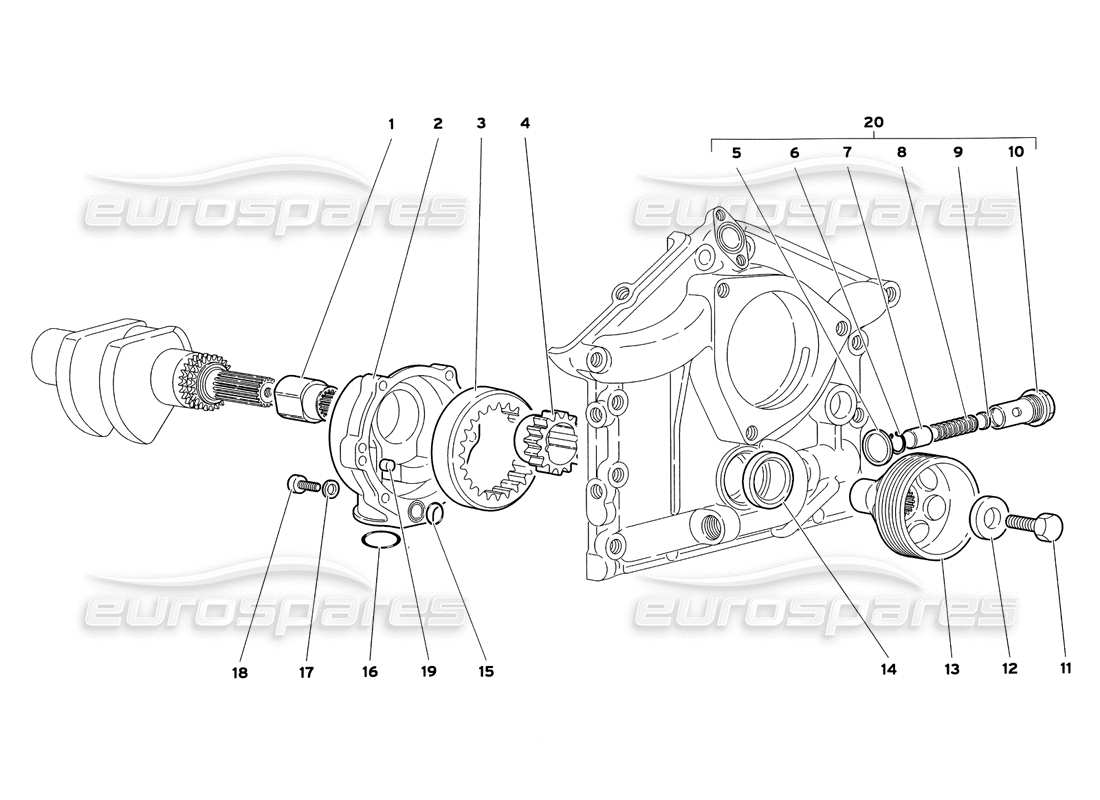

Lamborghini Diablo SV (1999) Engine Oil Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
001532187
Couplage
GIUNTO
depuis
£144,27
depuis
£144,27
#
002
MPN:
001532874
COUVERTURE
COPERCHIO
depuis
£1 673,09
depuis
£1 673,09
#
003
MPN:
001528526
ENGRENAGES ENTRAÎNÉS
INGRANAGGIO CONDOTTO
depuis
£2 935,04
depuis
£2 935,04
#
004
MPN:
001528525
ENGRENAGE
INGRANAGGIO CONDUCTEUR
depuis
£305,22
depuis
£305,22
#
005
MPN:
008403007
Rondelle
RONDELLE
depuis
£0,76
depuis
£0,76
#
006
MPN:
008571901
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis
£3,65
depuis
£3,65
#
007
MPN:
001232216
PISTON
PISTONCINO
depuis
£74,12
depuis
£74,12
#
008
MPN:
001519888
PRINTEMPS
MOLLA
depuis
£15,72
depuis
£15,72
#
009
MPN:
001232217
ESPACEUR
DISTANCE
depuis
£4,27
depuis
£4,27
#
010
MPN:
001232215
Corps
CORPO VALV.REGOL.PRESS.
depuis
£164,17
depuis
£164,17
#
011
MPN:
008101641
VIS
VITE
depuis
£190,83
depuis
£190,83
#
012
MPN:
001433466
Rondelle
RONDELLE
depuis
£54,90
depuis
£54,90
#
013
MPN:
001432192
POULIE
PULEGGIA
depuis
£1 054,87
depuis
£1 054,87
#
014
MPN:
008613702
JOINT
ANELLO TENUTA
depuis
£36,37
depuis
£36,37
#
015
MPN:
008601705
JOINT
ANELLO TENUTA
depuis
£0,51
depuis
£0,51
#
016
MPN:
008603503
JOINT
ANELLO TENUTA
depuis
£2,61
depuis
£2,61
Cette pièce remplace le numéro de pièce 008603501
#
017
MPN:
008410602
Rondelle
RONDELLE
depuis
£27,90
depuis
£27,90
#
018
MPN:
008700627
VIS
VITE
Remplacement
Remplacement
#
019
MPN:
WHT003577
GOUJON
GRANDIOSE
depuis
£1,23
depuis
£1,23
#
020
MPN:
0015004602
ASSEMBLAGE DE SOUPAPE
ASSEMBLAGE DE SOUPAPE
depuis
£320,04
depuis
£320,04
