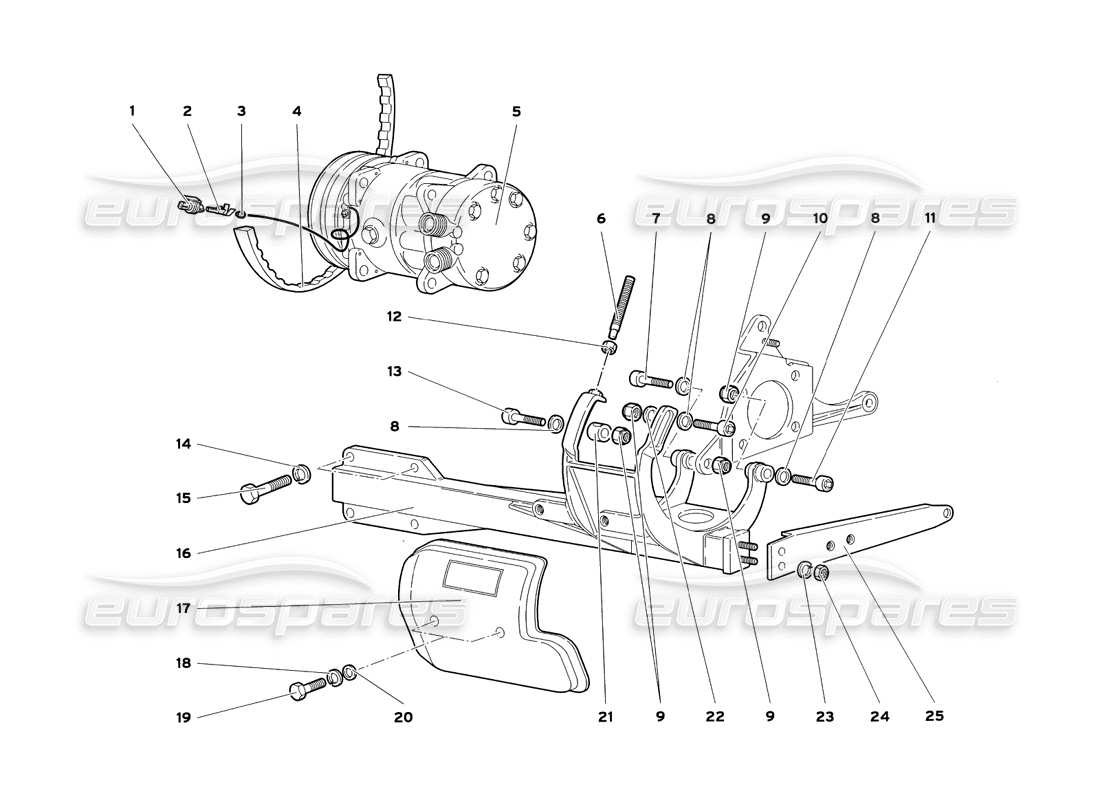

Lamborghini Diablo SV (1999) Contrôle du climat Schéma des pièces

45.01.00 - Contrôle du climat

Lamborghini Diablo SV (1999) Climate Control Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
    #
    Numéro d'article
    Description
    Clé
    Prix
    # 001
    MPN: 006136453
    CONNEXION
    CONNEXION
    CONNEXION Genuine Lamborghini – Nouveau (commander)
    # 002
    MPN: 006136454
    Clé
    LINGUETTA
    LANGUETTE Genuine Lamborghini – Nouveau (commander)
    # 003
    MPN: 006136447
    CAOUTCHOUC
    VIRGULE
    CAOUTCHOUC Genuine Lamborghini – Nouveau (commander)
    # 004
    MPN: 004534071
    CEINTURE
    CINGHIA
    depuis £80,33
    depuis £80,33
    COURROIE DU COMPRESSEUR Genuine Lamborghini – Nouveau (commander)
    # 005
    MPN: 004535409
    COMPRESSEUR D'AIR
    COMPRESSEUR
    depuis £903,73
    depuis £903,73
    compresseur Genuine Lamborghini – Nouveau (commander)
    # 006
    MPN: 008700841
    VIS
    VITE
    depuis £1,59
    depuis £1,59
    VIS M8X70 UNI 5925/12K Genuine Lamborghini – Nouveau en stock
    # 007
    MPN: 008701008
    VIS
    VITE
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 008
    MPN: WHT000768
    Rondelle
    depuis £1,21
    depuis £1,21
    Cette pièce remplace le numéro de pièce 008410806 - et 1 plus. Cliquez pour voir les détails
    RONDELLE Rondelle Genuine Lamborghini – Nouveau en stock
    # 009
    MPN: 008201008
    NOIX
    DADO
    depuis £0,55
    depuis £0,55
    NOIX Genuine Lamborghini – Nouveau en stock
    # 010
    MPN: 008701017
    VIS
    VITE
    depuis £0,66
    depuis £0,66
    VIS M10X35 UNI 5931/8G/Z D Genuine Lamborghini – Nouveau en stock
    # 011
    MPN: 008701014
    VIS
    VITE
    depuis £0,54
    depuis £0,54
    VIS M10X45 UNI 5931/8G/B Genuine Lamborghini – Nouveau (commander)
    # 012
    MPN: 008200801
    NOIX
    DADO
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 013
    MPN: 008701020
    VIS
    VITE
    depuis £1,06
    depuis £1,06
    VIS M10X50 UNI 5931/8G/Z D Genuine Lamborghini – Nouveau (commander)
    # 014
    MPN: 008410810
    Rondelle
    RONDELLE
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 015
    MPN: 008100830
    VIS
    VITE
    depuis £0,53
    depuis £0,53
    VIS M8X20 UNI 5739/8G/Z Genuine Lamborghini – Nouveau en stock
    # 016
    MPN: 004535242
    SOUTIEN
    SOUTIEN
    depuis £344,09
    depuis £344,09
    SUPPORT DE COMPRESSEUR DE CLIMATISEUR Genuine Lamborghini – Nouveau (commander)
    # 017
    MPN: 004535934
    BOUCLIER
    PROTECTION
    depuis £220,55
    depuis £220,55
    PARE-FEU COMPRESSEUR Genuine Lamborghini – Nouveau (commander)
    # 018
    MPN: 008410602
    Rondelle
    RONDELLE
    depuis £28,66
    depuis £28,66
    Rondelle 12X6.4X0.5 DIN 137/B Genuine Lamborghini – Nouveau (commander)
    # 019
    MPN: 008100601
    VIS
    VITE
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 020
    MPN: 008400606
    Rondelle
    RONDELLE
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 021
    MPN: 004529646
    ESPACEUR
    DISTANCE
    depuis £15,59
    depuis £15,59
    CALE DE RÉGLAGE Genuine Lamborghini – Nouveau (commander)
    # 022
    MPN: 008401028
    Rondelle
    RONDELLE
    depuis £3,65
    depuis £3,65
    Rondelle 22X10.5X2.5 UNI 1734/5S /Z Genuine Lamborghini – Nouveau (commander)
    # 023
    MPN: 008410810
    Rondelle
    RONDELLE
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 024
    MPN: 008200801
    NOIX
    DADO
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 025
    MPN: 004529645
    ROTULE DE DIRECTION
    TIRANTE
    depuis £23,10
    depuis £23,10
    NIVEAU DE MONTAGE DU COMPRESSEUR Genuine Lamborghini – Nouveau (commander)
