020 - Pompe à eau

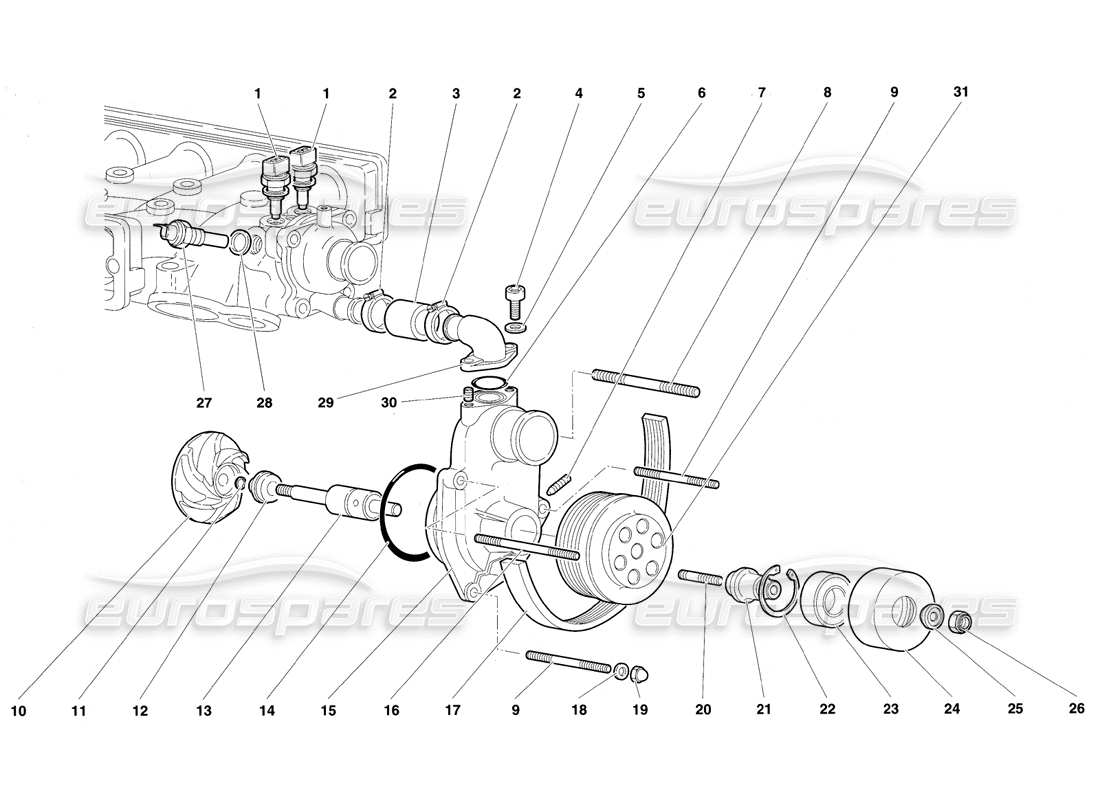

Lamborghini Diablo VT (1994) Water Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 0017002472
ENSEMBLE POMPE À EAU (VERSION ASSISTÉE DE DIRECTION)
depuis £2 874,32
depuis £2 874,32
# 001
MPN: 07L919501A
CARACTÈRE. CAPTEUR
CAPTEUR TEMPÉRATURE ACQUA
depuis £215,56
depuis £215,56
Cette pièce remplace le numéro de pièce 002024394
# 002
MPN: 008832604
SANGLE
FASCETTA
depuis £2,37
depuis £2,37
# 003
MPN: 001732811
TUYAU
TUBO
depuis £16,21
depuis £16,21
# 004
MPN: 008700617
VIS
VITE
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 008700670
# 005
MPN: 008410602
Rondelle
RONDELLE
depuis £29,19
depuis £29,19
# 006
MPN: WHT003062
JOINT
ANELLO TENUTA
depuis £4,11
depuis £4,11
Cette pièce remplace le numéro de pièce 008602802
# 007
MPN: 008700650
VIS
VITE
depuis £1,70
depuis £1,70
# 008
MPN: 008301034
GOUJON
PRIGIONIERO
depuis £3,78
depuis £3,78
# 009
MPN: WHT003028
GOUJON
PRIGIONIERO
depuis £12,81
depuis £12,81
# 010
MPN: 001733982
IMPULSEUR
GIRANTE
# 011
MPN: 001734239
CALE
SPESSORE Dl REGISTRO 1.0 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734240
CALE
SPESSORE Dl REGISTRO 1.2 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734241
CALE
SPESSORE Dl REGISTRO 1.4 MM
depuis £30,92
depuis £30,92
# 011
MPN: 001734242
CALE
SPESSORE Dl REGISTRO 1.6 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734243
CALE
SPESSORE Dl REGISTRO 1.8 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734244
CALE
SPESSORE Dl REGISTRO 2.0 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734245
CALE
SPESSORE Dl REGISTRO 2.2 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734246
CALE
SPESSORE Dl REGISTRO 2.4 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734247
CALE
SPESSORE Dl REGISTRO 2.6 MM
depuis £23,51
depuis £23,51
# 011
MPN: 001734248
CALE
SPESSORE Dl REGISTRO 2.8 MM
depuis £23,51
depuis £23,51
# 012
MPN: 001726539
JOINT
TENUE FRONTALE
depuis £140,75
depuis £140,75
# 013
MPN: 001727739
PETIT ARBRE
ALBERINO
depuis £404,16
depuis £404,16
# 014
MPN: WHT003018
JOINT
ANELLO TENUTA
depuis £53,99
depuis £53,99
Cette pièce remplace le numéro de pièce 008609907
# 015
MPN: 001732800
CARTER DE POMPE À EAU
CORPO POMPA ACQUA
# 016
MPN: 008300833
GOUJON
PRIGIONIERO
depuis £3,93
depuis £3,93
# 017
MPN: 001736517
CEINTURE DE TRANSMISSION
CINGHIA POMPA ACQUA E ALTERNAT.
depuis £186,07
depuis £186,07
# 018
MPN: 008400806
Rondelle
RONDELLE
Remplacement
Remplacement
# 019
MPN: 008200809
NOIX
DADO
Remplacement
Remplacement
# 020
MPN: 008301008
GOUJON
PRIGIONIERO
depuis £6,82
depuis £6,82
# 021
MPN: 001232211
BAGUE
BUSSOLA
depuis £69,62
depuis £69,62
# 022
MPN: 008575201
ANNEAU DE RETENUE
ANELLO RITEGNO
depuis £0,76
depuis £0,76
# 023
MPN: 008502501
PALIER
CUSCINETTO
depuis £34,99
depuis £34,99
# 024
MPN: 001228675
CIVIÈRE DE CEINTURE
TENDICINGHIA
depuis £240,89
depuis £240,89
# 025
MPN: 001626949
Rondelle
RONDELLE
depuis £20,46
depuis £20,46
# 026
MPN: 008201008
NOIX
DADO
depuis £0,82
depuis £0,82
# 027
MPN: 001724221
THERMOCOUPLE
TERMOCOPPIE
depuis £81,43
depuis £81,43
# 028
MPN: 008401408
Rondelle
RONDELLE
depuis £1,29
depuis £1,29
# 029
MPN: 001732803
CONNEXION
RACCORDO
depuis £211,35
depuis £211,35
# 030
MPN: 008840601
HÉLI-BOBINE
HÉLI-BOBINE
depuis £1,74
depuis £1,74
# 031
MPN: 001733986
POULIE
PULEGGIA
depuis £671,84
depuis £671,84
