021 - Système de refroidissement par eau

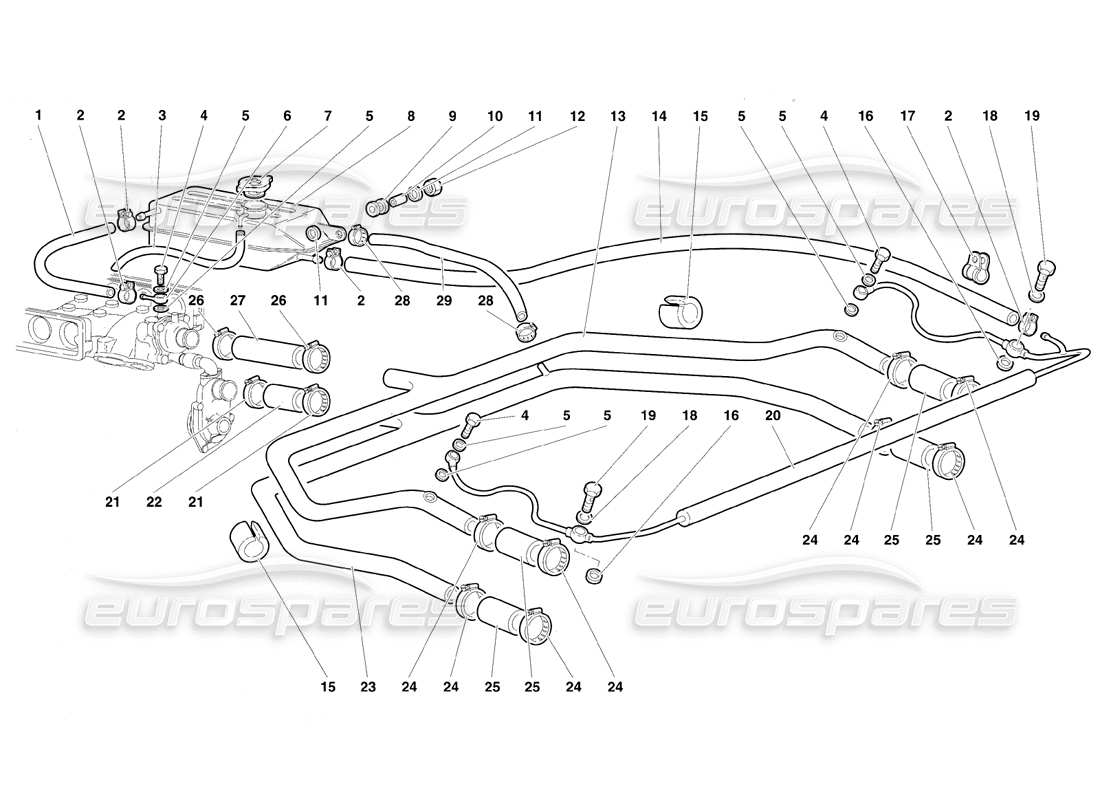

Lamborghini Diablo VT (1994) Water Cooling System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 07M121500
TUYAU
TUBO
depuis £26,82
depuis £26,82
# 002
MPN: 008830817
SANGLE
FASCETTA
Remplacement
Remplacement
# 003
MPN: 001731993
TUYAU
TUBO
depuis £8,51
depuis £8,51
# 004
MPN: WHT000524
VIS D'ÉVENT
depuis £15,52
depuis £15,52
Cette pièce remplace le numéro de pièce 001733423
# 005
MPN: 008400818
Rondelle
RONDELLE
Remplacement
Remplacement
# 006
MPN: 001733714
CONNEXION
RACCORDO
depuis £17,74
depuis £17,74
# 007
MPN: 001734185
BOUCHON DE RÉSERVOIR
TAPPO SERBATOIO
depuis £86,62
depuis £86,62
# 008
MPN: 001733712
RÉSERVOIR
SERBATOIO
depuis £559,70
depuis £559,70
# 009
MPN: 008610903
DOUILLE EN CAOUTCHOUC
BOCCOLA GOMME
depuis £10,30
depuis £10,30
# 010
MPN: 008800602
BAGUE
BOCCOLA
depuis £20,51
depuis £20,51
# 011
MPN: 008400607
Rondelle
RONDELLE
Remplacement
Remplacement
# 012
MPN: 008200606
NOIX
Remplacement
Remplacement
# 013
MPN: 001732809
TUYAU
TUBO
depuis £456,83
depuis £456,83
# 014
MPN: 001733426
TUYAU
TUBO
depuis £12,34
depuis £12,34
# 015
MPN: 07L121199
BOUCLIER
PROTECTION À GOMMA
depuis £12,57
depuis £12,57
Cette pièce remplace le numéro de pièce 001732057
# 016
MPN: 001733425
Rondelle
RONDELLE
depuis £15,10
depuis £15,10
# 017
MPN: 008831515
SANGLE
FASCETTA
depuis £6,23
depuis £6,23
# 018
MPN: 008401022
Rondelle
RONDELLE
Remplacement
Remplacement
# 019
MPN: 001733424
VIS D'ÉVENT
VITE Dl SFIATO
depuis £76,48
depuis £76,48
# 020
MPN: 001733417
TUYAU D'ÉVENT
TUBO Dl SFIATO
depuis £3 354,08
depuis £3 354,08
# 021
MPN: 008834501
SANGLE
FASCETTA
Remplacement
Remplacement
# 022
MPN: 07M121057
TUYAU
depuis £62,28
depuis £62,28
# 023
MPN: 001730569
TUYAU
TUBO
depuis £596,73
depuis £596,73
# 024
MPN: 008833001
SANGLE
FASCETTA
Remplacement
Remplacement
# 025
MPN: 07M121074
TUYAU
TUBO
depuis £25,17
depuis £25,17
# 026
MPN: 008833802
SANGLE
FASCETTA
Remplacement
Remplacement
# 027
MPN: 001732812
TUYAU
TUBO
depuis £77,31
depuis £77,31
# 028
MPN: 008831524
SANGLE
FASCETTA
depuis £9,46
depuis £9,46
# 029
MPN: 001731848
TUYAU
TUBO
depuis £85,60
depuis £85,60
