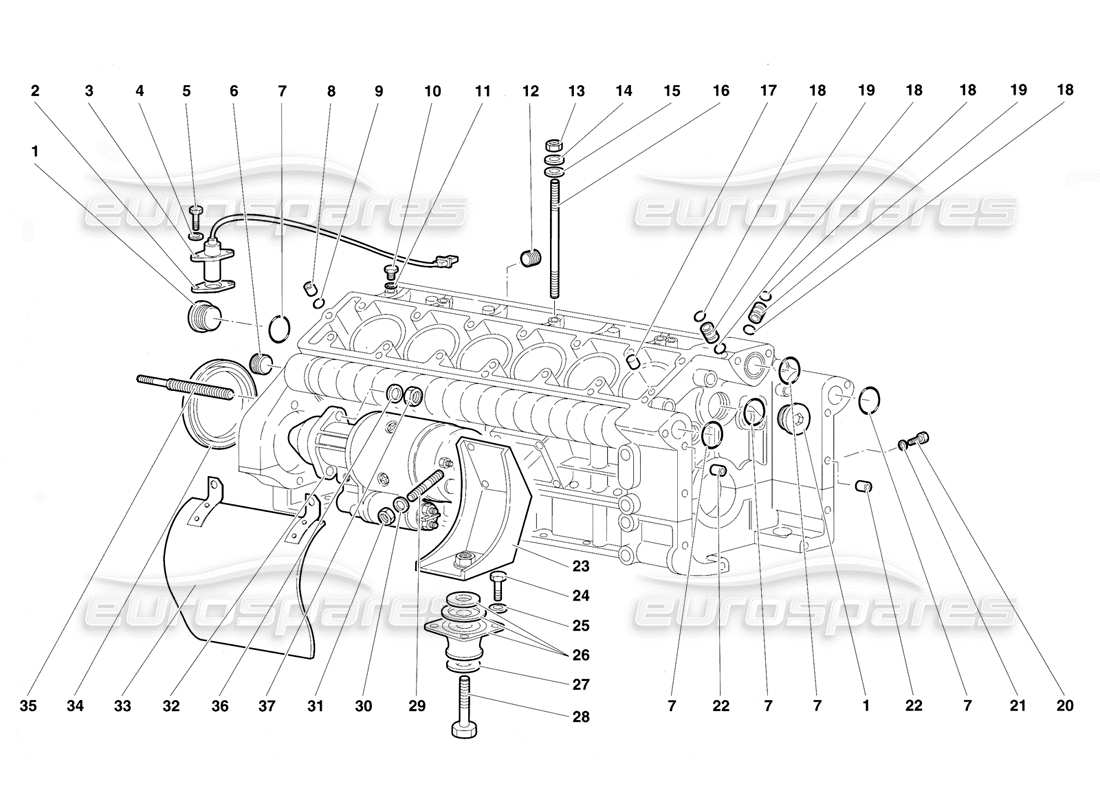

023 - Carter
Lamborghini Diablo VT (1994) Crancase Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 001535288
JOINTS D'HUILE
Kit complet de joints spi moteur
depuis £347,34
depuis £347,34
# 001
MPN: 001830023
PRISE
TAPPO
Remplacement
Remplacement
# 002
MPN: 001628602
ESPACEUR
DISTANCE SP 0,4 MM
Remplacement
Remplacement
# 002
MPN: 07M103899
ESPACEUR
DISTANCE SP 0,2 MM
depuis £3,35
depuis £3,35
# 003
MPN: 07M905381
CAPTEUR DE TEMPS
(remplace : 001625411)
depuis £401,22
depuis £401,22
Cette pièce remplace le numéro de pièce 001628403
# 003
MPN: 07M905381
CAPTEUR DE TEMPS
depuis £401,22
depuis £401,22
Cette pièce remplace le numéro de pièce 001628403
# 004
MPN: 008410502
Rondelle
RONDELLE
Remplacement
Remplacement
# 005
MPN: N01020717
VIS
VITE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 008100504
# 006
MPN: 008933503
PRISE
TAPPO
# 007
MPN: 008603503
JOINT TORIQUE
depuis £2,67
depuis £2,67
Cette pièce remplace le numéro de pièce 008603501
# 008
MPN: 001832161
GOUJON
GRANO
depuis £247,46
depuis £247,46
# 009
MPN: WHT003059
JOINT
ANELLO TENUTA
depuis £96,26
depuis £96,26
Cette pièce remplace le numéro de pièce 008601102
# 010
MPN: 008101402
VIS
VITE
depuis £18,54
depuis £18,54
# 011
MPN: 008401425
Rondelle
RONDELLE
Remplacement
Remplacement
# 012
MPN: 008931209
PRISE
TAPPO
# 013
MPN: 008200806
NOIX
DADO
Remplacement
Remplacement
# 014
MPN: 008410806
Rondelle
RONDELLE
Remplacement
Remplacement
# 015
MPN: 008400801
Rondelle
RONDELLE
Remplacement
Remplacement
# 016
MPN: 008300891
GOUJON
PRIGIONIERO
depuis £9,63
depuis £9,63
# 017
MPN: 008850821
GOUJON
GRANO
# 018
MPN: WHT003057
JOINT
ANELLO TENUTA
depuis £0,92
depuis £0,92
Cette pièce remplace la pièce numéro WHT003507 que nous avons en stock
# 019
MPN: 001833995
GOUJON
GRANO
depuis £19,94
depuis £19,94
# 020
MPN: 008100620
BOULON
VITE
depuis £3,78
depuis £3,78
# 021
MPN: WHT003041
Rondelle
RONDELLE
depuis £1,02
depuis £1,02
Cette pièce remplace le numéro de pièce 008400609 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 008851304
GOUJON
GRANO
depuis £40,36
depuis £40,36
# 023
MPN: 001831475
BON SOUTIEN
SUPPORT DESTRO
# 023
MPN: 001831476
APPUI GAUCHE
SOUTIEN SINISTRO
depuis £221,60
depuis £221,60
# 024
MPN: 008101031
VIS
VITE
Remplacement
Remplacement
# 025
MPN: 008411005
Rondelle
RONDELLE
depuis £0,51
depuis £0,51
# 026
MPN: 001824365
SUPPORT ÉLASTIQUE
SUPPORT ÉLASTIQUE
depuis £183,51
depuis £183,51
# 027
MPN: 001831606
Rondelle
RONDELLE
Remplacement
Remplacement
# 028
MPN: 004131471
VIS
VITE
depuis £21,58
depuis £21,58
# 029
MPN: 008300814
GOUJON
PRIGIONIERO
depuis £4,25
depuis £4,25
# 030
MPN: 008410806
Rondelle
RONDELLE
Remplacement
Remplacement
# 031
MPN: N01100845
NOIX
DADO
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 008200801 - et 2 plus. Cliquez pour voir les détails
# 032
MPN: 07M911023
Démarreur
depuis £4 024,87
depuis £4 024,87
Cette pièce remplace le numéro de pièce 001630672
# 033
MPN: 001632074
BOUCLIER
PARATIA ANTICAORE
depuis £414,60
depuis £414,60
# 034
MPN: 07M103089
JOINT
ANELLO TENUTA
depuis £137,73
depuis £137,73
# 035
MPN: 008301240
GOUJON
PRIGIONIERO
depuis £27,20
depuis £27,20
# 036
MPN: 008411303
Rondelle
RONDELLE
depuis £2,01
depuis £2,01
# 037
MPN: 008201218
NOIX
DADO
depuis £12,35
depuis £12,35
