039 - Freins avant

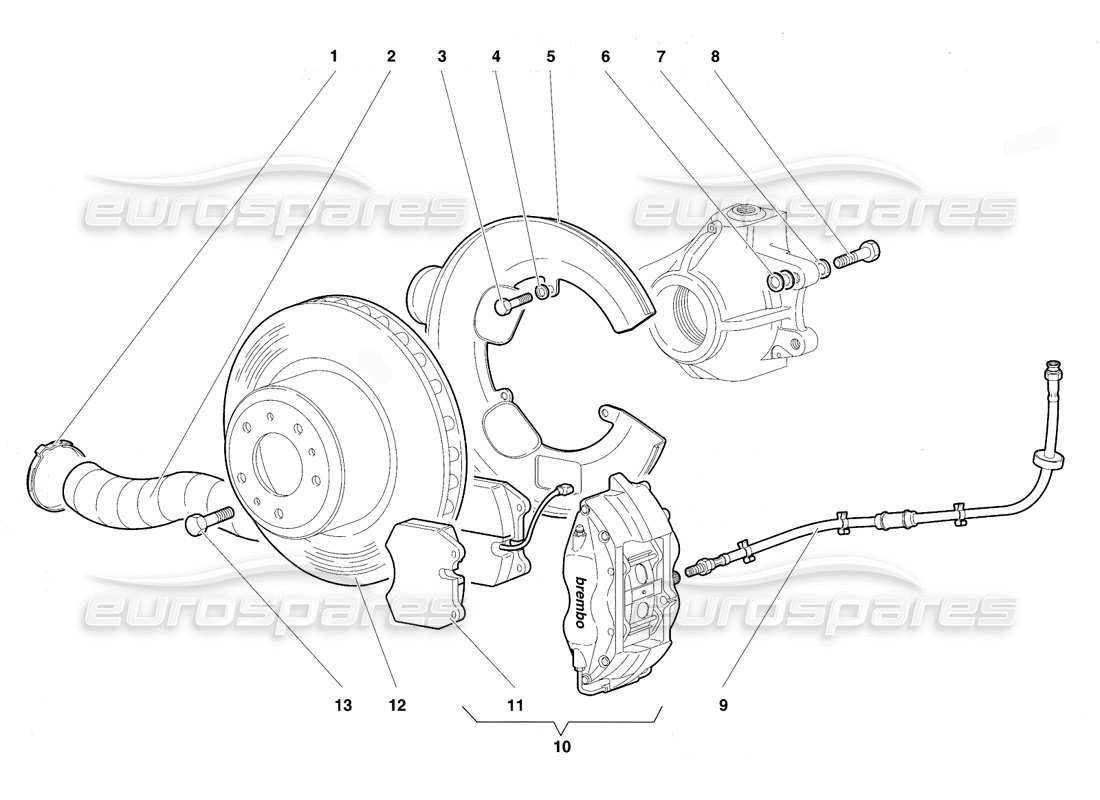

Lamborghini Diablo VT (1994) Front Brakes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 008837501
SANGLE
FASCETTA
depuis £9,81
depuis £9,81
# 002
MPN: 009453128
conduit d'air de refroidissement
depuis £114,61
depuis £114,61
# 003
MPN: N01020717
VIS
VITE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 008100504
# 004
MPN: 008410503
Rondelle
RONDELLE
Remplacement
Remplacement
# 005
MPN: 003133481
GARDE-BOUE GAUCHE
PARASPRUZZI SINISTRO
depuis £160,31
depuis £160,31
# 005
MPN: 003133482
GARDE-BOUE DROIT
PARASPRUZZI DESTRO
depuis £226,91
depuis £226,91
# 006
MPN: 003230720
ESPACEUR
DISTANCE 0,1 MM
depuis £9,46
depuis £9,46
# 006
MPN: 003230721
ESPACEUR
DISTANCE 0,2 MM
depuis £0,54
depuis £0,54
# 006
MPN: 003230724
ESPACEUR
DISTANCE 0,5 MM
depuis £0,47
depuis £0,47
# 006
MPN: 003230727
ESPACEUR
DISTANCE 1 MM
depuis £2,34
depuis £2,34
# 007
MPN: 008401306
Rondelle
RONDELLE
depuis £1,48
depuis £1,48
# 008
MPN: 003132195
VIS
VITE
depuis £19,74
depuis £19,74
# 009
MPN: 003229882
TUYAU
TUBO
depuis £106,96
depuis £106,96
# 010
MPN: 003133609
ÉTRIER DE FREIN CPL.
PINZA FRENI SINISTRA
depuis £1 761,50
depuis £1 761,50
# 010
MPN: 003133610
ÉTRIER DE FREIN CPL.
PINZA FRENI DESTRA
depuis £1 761,52
depuis £1 761,52
# 011
MPN: 003134505
FREIN AVANT. KIT DE PLAQUETTES
KIT PASTIGLIE FRENO PAGID
Remplacement
Remplacement
# 012
MPN: 003133607
DISQUE DE FREIN AVANT
DISCO FRENO ANTÉRIEUR
depuis £656,28
depuis £656,28
# 013
MPN: N01029315
VIS
VITE
depuis £0,71
depuis £0,71
