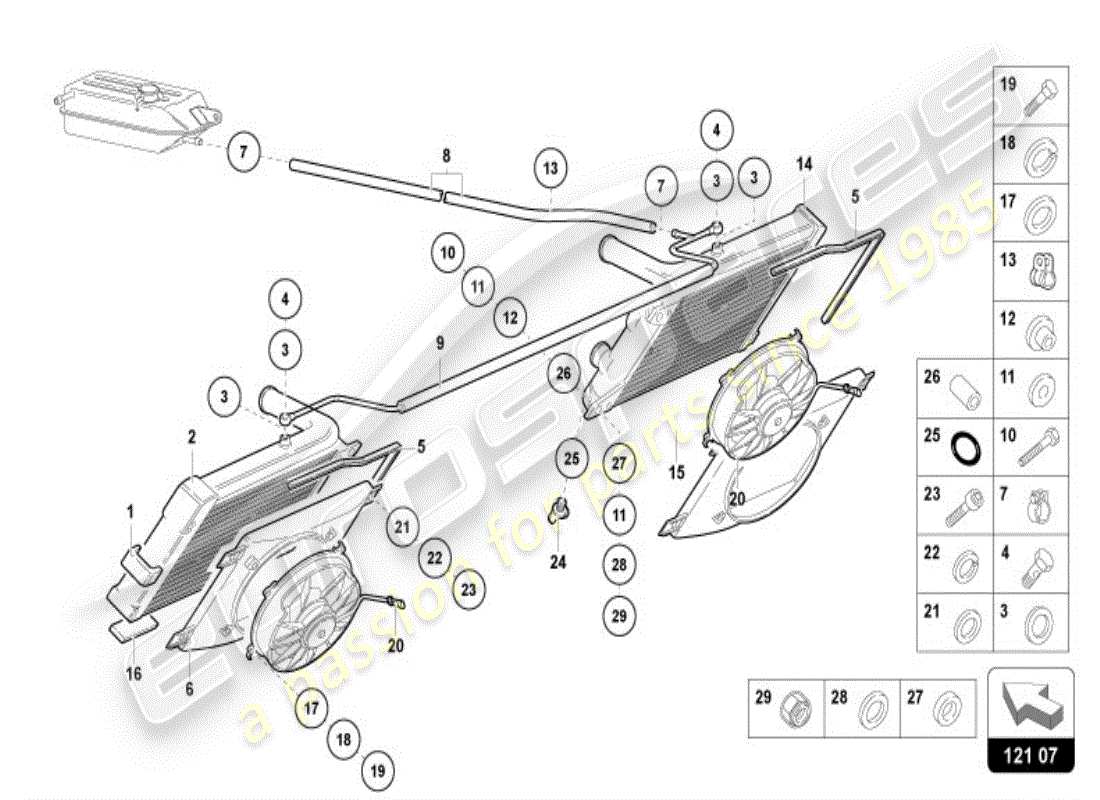

121.07.00 - REFROIDISSEUR POUR LIQUIDE DE REFROIDISSEMENT
Lamborghini Diablo VT (1997) COOLER FOR COOLANT Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
001733004
BOUCLIER
depuis
£13,88
depuis
£13,88
#
002
MPN:
001735035
RADIATEUR
GAUCHE
depuis
£1 347,37
depuis
£1 347,37
#
003
MPN:
008400818
Rondelle
À PARTIR DE VT99 ÉGALEMENT INCLUS DANS LE KIT DE JOINTS DE MOTEUR ET LE KIT DE JOINTS DE COUVERCLE
Remplacement
Remplacement
#
004
MPN:
001733423
VIS D'ÉVENT
Remplacement
Remplacement
#
005
MPN:
001731660
joint
#
006
MPN:
001730744
CONVOYEUR
#
007
MPN:
008830817
SANGLE
Remplacement
Remplacement
#
008
MPN:
001735264
TUYAU
depuis
£10,67
depuis
£10,67
#
009
MPN:
001735040
TUYAU D'ÉVENT
depuis
£71,73
depuis
£71,73
#
010
MPN:
008100824
VIS
depuis
£0,92
depuis
£0,92
#
011
MPN:
008400804
Rondelle
Remplacement
Remplacement
#
012
MPN:
001733266
DOUILLE EN CAOUTCHOUC
depuis
£4,19
depuis
£4,19
#
013
MPN:
008831515
SANGLE
depuis
£5,78
depuis
£5,78
#
014
MPN:
001735034
RADIATEUR
DROITE
depuis
£1 347,37
depuis
£1 347,37
#
015
MPN:
001730743
CONVOYEUR
DROITE
#
016
MPN:
001731451
BOUCLIER
depuis
£9,46
depuis
£9,46
#
017
MPN:
008400506
Rondelle
depuis
£0,51
depuis
£0,51
#
018
MPN:
008410502
Rondelle
Remplacement
Remplacement
#
019
MPN:
008100502
VIS
depuis
£0,51
depuis
£0,51
#
020
MPN:
001737219
ÉLECTROVENTILATEUR
#
021
MPN:
008400607
Rondelle
Remplacement
Remplacement
#
022
MPN:
008410611
Rondelle
depuis
£0,51
depuis
£0,51
#
023
MPN:
008700614
VIS
Remplacement
Remplacement
#
024
MPN:
001731655
PRISE
#
025
MPN:
008600901
JOINT
Remplacement
Remplacement
#
026
MPN:
001733267
BAGUE
depuis
£7,21
depuis
£7,21
#
027
MPN:
001707163
ANNEAU DE CAOUTCHOUC
Remplacement
Remplacement
#
028
MPN:
008400801
Rondelle
Remplacement
Remplacement
#
029
MPN:
008200804
NOIX
depuis
£0,73
depuis
£0,73
