144 - Système électrique

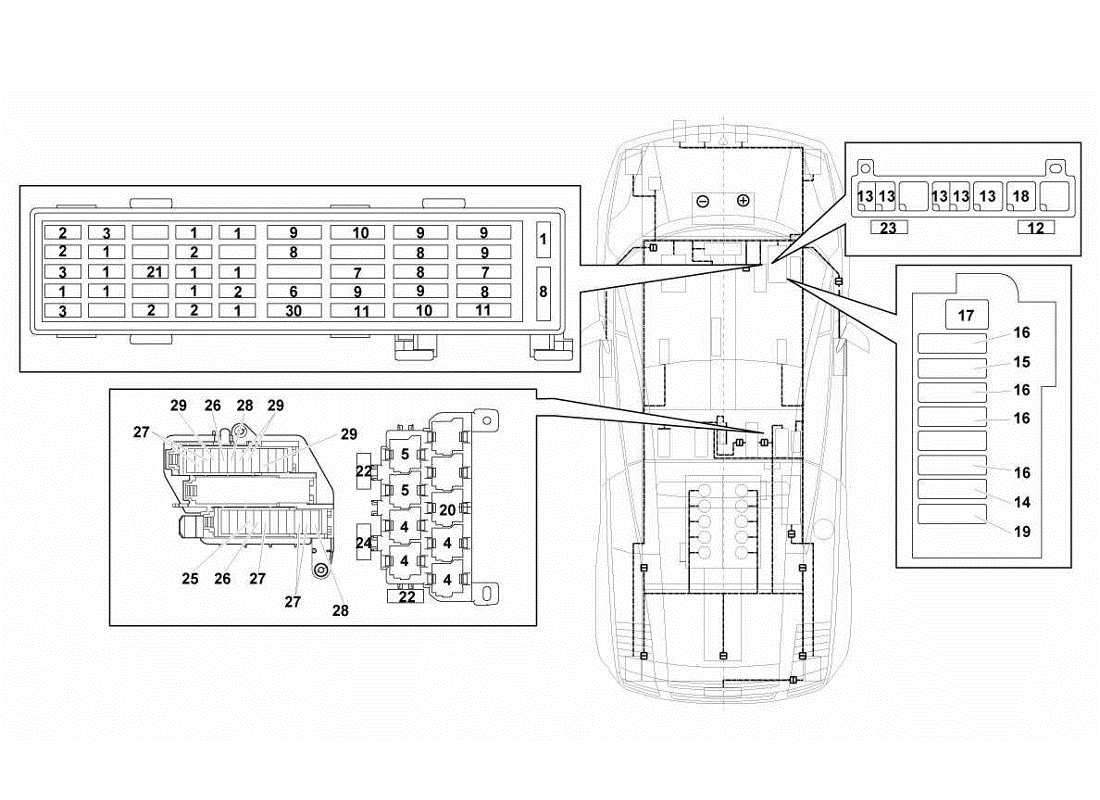

Lamborghini Gallardo LP560-4s update Electrical System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: N10261501
5.0A FUSIBLE
depuis £0,71
depuis £0,71
# 002
MPN: N10261502
7.5A FUSIBLE
depuis £0,58
depuis £0,58
# 003
MPN: N10261503
10.0A FUSIBLE
depuis £0,78
depuis £0,78
# 004
MPN: 8K0951253
RELAIS
depuis £2,19
depuis £2,19
# 005
MPN: 8D0951253A
RELAIS
Remplacement
Remplacement
# 006
MPN: N01713114
25.0A FUSIBLE
depuis £0,69
depuis £0,69
# 007
MPN: N01713111
10.0A FUSIBLE
depuis £0,80
depuis £0,80
# 008
MPN: N01713112
15.0A FUSIBLE
depuis £0,69
depuis £0,69
# 009
MPN: N01713113
20.0A FUSIBLE
depuis £0,75
depuis £0,75
# 010
MPN: N01713114
25.0A FUSIBLE
depuis £0,69
depuis £0,69
# 011
MPN: N01713115
30.0A FUSIBLE
depuis £0,47
depuis £0,47
# 012
MPN: N10251901
40.0A FUSIBLE
depuis £3,63
depuis £3,63
# 013
MPN: 8Z0951253
RELAIS
Remplacement
Remplacement
# 014
MPN: N10525503
60,0 UN FUSIBLE
depuis £3,55
depuis £3,55
# 015
MPN: N10525505
80,0 UN FUSIBLE
depuis £3,55
depuis £3,55
# 016
MPN: N10525502
50.0A FUSIBLE
depuis £3,55
depuis £3,55
# 017
MPN: N10525605
200A FUSIBLE
depuis £11,11
depuis £11,11
# 018
MPN: 141951253B
RELAIS
depuis £6,91
depuis £6,91
# 019
MPN: N10525506
100A FUSIBLE
depuis £3,55
depuis £3,55
# 020
MPN: 357927843A
RELAIS (E-GEAR)
depuis £24,91
depuis £24,91
# 021
MPN: N10261506
3,0A FUSIBLE
depuis £0,81
depuis £0,81
# 022
MPN: N10251904
50.0A FUSIBLE
depuis £3,63
depuis £3,63
# 023
MPN: N10251903
30.0A FUSIBLE
depuis £3,51
depuis £3,51
# 024
MPN: N10251901
40.0A FUSIBLE
depuis £3,63
depuis £3,63
# 025
MPN: N01713114
25.0A FUSIBLE
depuis £0,69
depuis £0,69
# 026
MPN: N01713115
30.0A FUSIBLE
depuis £0,47
depuis £0,47
# 027
MPN: N01713116
5.0A FUSIBLE
depuis £0,76
depuis £0,76
# 028
MPN: N01713111
10.0A FUSIBLE
depuis £0,80
depuis £0,80
# 029
MPN: N01713112
15.0A FUSIBLE
depuis £0,69
depuis £0,69
# 030
MPN: N01713118
7.5A FUSIBLE
depuis £0,69
depuis £0,69
# 031
MPN: 4H0951253C
RELAIS (RWM)
depuis £15,47
depuis £15,47
# 032
MPN: 4H0951253C
RELAIS (COR DE FANFARE/+75)
depuis £15,47
depuis £15,47
