804.01.00 - TOIT

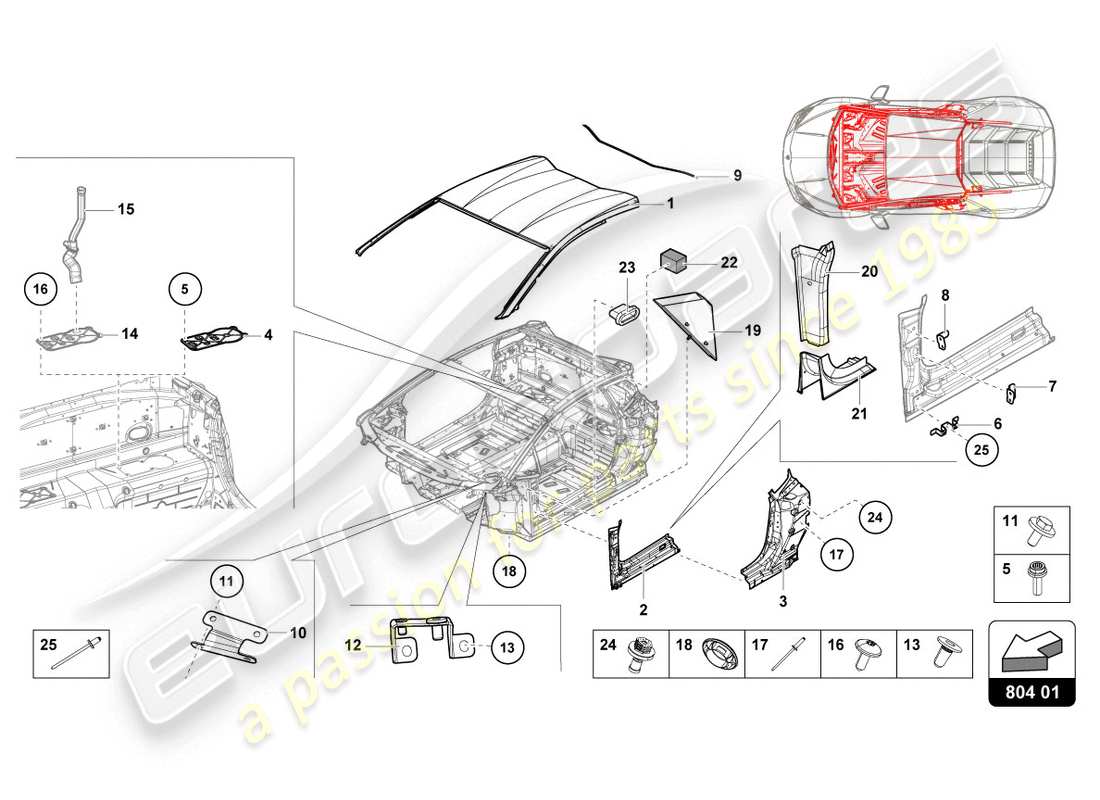

Lamborghini LP610-4 Coupe (2015) ROOF Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 4T8817021B
TOIT
CONTACTEZ VOTRE RESPONSABLE DE ZONE : CELA FAIT RÉFÉRENCE À RIF.14
depuis £1 201,85
depuis £1 201,85
# 002
MPN: 4T8810575
Cadre de porte
GAUCHE
depuis £528,30
depuis £528,30
# 002
MPN: 4T8810576
Cadre de porte
DROITE
depuis £555,11
depuis £555,11
# 003
MPN: 4T8810245E
MONTANT B, EXTÉRIEUR
GAUCHE
depuis £1 785,48
depuis £1 785,48
# 003
MPN: 4T8810246E
MONTANT B, EXTÉRIEUR
DROITE
depuis £1 781,17
depuis £1 781,17
# 004
MPN: 4S0803960C
COUVERTURE POUR L'EXPÉDITEUR
DROITE
depuis £9,46
depuis £9,46
# 004
MPN: 4S0803961C
COUVERTURE POUR L'EXPÉDITEUR
GAUCHE
depuis £9,46
depuis £9,46
# 005
MPN: N91042301
BOULON À TÊTE HEXAGONALE OVALE À CHC
M6X16
depuis £0,65
depuis £0,65
# 006
MPN: 4T0805363B
support
CONTACTEZ VOTRE RESPONSABLE DE ZONE
depuis £9,18
depuis £9,18
# 007
MPN: 4T0803641B
SUPPORT - AILE
GAUCHE INFÉRIEURE
depuis £4,88
depuis £4,88
# 007
MPN: 4T0803642B
SUPPORT - AILE
EN BAS À DROITE
depuis £4,88
depuis £4,88
# 008
MPN: 4T0810659B
SUPPORT - AILE
SUPÉRIEUR GAUCHE
depuis £11,72
depuis £11,72
# 008
MPN: 4T0810660B
SUPPORT - AILE
SUPÉRIEUR DROIT
depuis £6,83
depuis £6,83
# 009
MPN: 4T8817245B
JOINT DE CADRE DE TOIT
depuis £57,68
depuis £57,68
# 010
MPN: 4T0000302B
support
depuis £5,97
depuis £5,97
# 011
MPN: N10009507
BOULON À TÊTE HEXAGONALE (COMBI)
M6X18
depuis £0,54
depuis £0,54
# 012
MPN: 4T0805543B
ANGLE
GAUCHE
depuis £7,26
depuis £7,26
# 012
MPN: 4T0805544B
ANGLE
DROITE
depuis £7,26
depuis £7,26
# 013
MPN: N90533005
BOULON À TÊTE HEXAGONALE (COMBI)
M6X20
depuis £1,21
depuis £1,21
Cette pièce remplace le numéro de pièce N90533002
# 014
-
COUVERTURE POUR L'EXPÉDITEUR
# 015
-
TUYAU D'ÉVACUATION D'EAU
# 016
-
BOULON À TÊTE HEXAGONALE OVALE À CHC
# 017
MPN: 4S0843658
RIVET POP
depuis £2,95
depuis £2,95
# 018
MPN: 7P0899183
Bondes
depuis £1,73
depuis £1,73
# 020
MPN: 4T8802123B
PILIER A, INTÉRIEUR
GAUCHE INFÉRIEURE
depuis £73,40
depuis £73,40
# 020
MPN: 4T8802124B
PILIER A, INTÉRIEUR
EN BAS À DROITE
depuis £73,40
depuis £73,40
# 021
MPN: 4T8809071C
RENFORT POUR PILIER A
GAUCHE
depuis £108,52
depuis £108,52
# 021
MPN: 4T8809072C
RENFORT POUR PILIER A
DROITE
depuis £108,52
depuis £108,52
# 022
MPN: 893201365A
THIBAUDE
depuis £1,09
depuis £1,09
# 023
MPN: 4T0853593A
JOINT
depuis £5,28
depuis £5,28
# 024
MPN: 4S0806221
ÉLÉMENT DE RÉGLAGE
depuis £7,83
depuis £7,83
# 025
MPN: 4D0803217N
QTÉ DE COMMANDE DE RIVETS POP.50
3,35X5,0 4D0 803 217 N
depuis £0,52
depuis £0,52
