lamborghini jalpa 3.5 (1984) châssis schéma des pièces

023 - CHÂSSIS

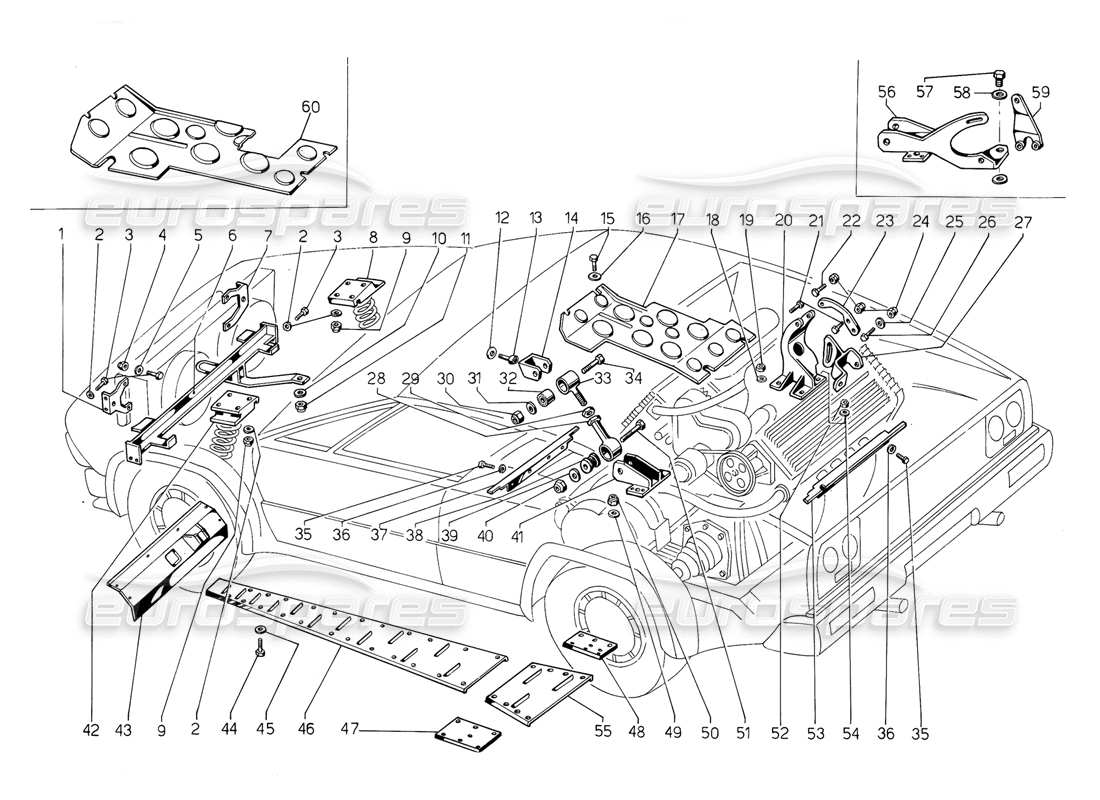

Lamborghini Jalpa 3.5 (1984) Chassis Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
      #
      Numéro d'article
      Description
      Clé
      Prix
      # 001
      MPN: 004113488
      SOUTIEN
      Supplément. rad. aoqua e cond. péché.
      depuis £115,55
      depuis £115,55
      SUPPORT DE RADIATEUR ET CLIMATISEUR DE LIQUIDE DE REFROIDISSEMENT GAUCHE Genuine Lamborghini – Nouveau (commander)
      # 002
      MPN: 008410806
      Rondelle DE BLOCAGE
      Rond. Fl. A8,4 UNI1751
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 003
      MPN: N01029315
      BOULON
      Taureau. M8x16UNI5739/8G
      depuis £0,71
      depuis £0,71
      BOULON À TÊTE HEXAGONALE Genuine Lamborghini – Nouveau en stock
      BOULON HEXAGONAL Genuine Pièce Bentley - Neuve (commander)
      # 004
      MPN: 008200809
      NOIX
      DADO B/70/208M
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 005
      MPN: 008400801
      Rondelle
      Rond. 8,4 UNI1734 8G
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 006
      MPN: 004120244
      MONTAGE
      Trav. fourmi. sostegno radiateur eau
      depuis £113,06
      depuis £113,06
      TRAVERSE AVANT DE RADIATEUR Genuine Lamborghini – Nouveau (commander)
      # 007
      MPN: 004113493
      SOUTIEN
      Supplément. rad. acpua et cond. des./S
      depuis £115,55
      depuis £115,55
      SUPPORT DE RADIATEUR ET CLIMATISEUR DE LIQUIDE DE REFROIDISSEMENT DROIT Genuine Lamborghini – Nouveau (commander)
      # 008
      MPN: 004120669
      ESPACEUR
      Dist. x ammortizz. fourmi. dex.
      depuis £92,19
      depuis £92,19
      CALE D'AMORTISSEUR DROIT SUR CHASSIS Genuine Lamborghini – Nouveau (commander)
      # 009
      MPN: 008200808
      NOIX
      Dado M8 UNI 5587-65/8G
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 010
      MPN: 008401006
      Rondelle
      Rond. A10.5UNI1734
      depuis £0,54
      depuis £0,54
      Rondelle 22X10.5X2.5 UNI 1734/5S /Z Genuine Lamborghini – Nouveau en stock
      # 011
      MPN: 008201010
      NOIX
      DADO N/70/110M
      depuis £0,91
      depuis £0,91
      M10 ÉCROU AUTOBLOQUANT Genuine Lamborghini – Nouveau (commander)
      # 012
      MPN: 008400801
      Rondelle
      Rond. 8,4 UNI1734 8G
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 013
      MPN: 008700815
      VIS
      Vite 8x1,25x19 UNI 5931 8G
      depuis £0,53
      depuis £0,53
      VIS M8X20 UNI 5931/8G/ZD Genuine Lamborghini – Nouveau en stock
      # 014
      MPN: 004111845
      ATACHER
      Punt d'attaque. réaz./U
      depuis £38,43
      depuis £38,43
      MONTAGE DE BATTERIE DE RÉACTION Genuine Lamborghini – Nouveau (commander)
      # 015
      MPN: 008100840
      BOULON
      Taureau. M8x18UNI5739/8G
      depuis £0,53
      depuis £0,53
      VIS M8X1.25X18 UNI5739/ Genuine Lamborghini – Nouveau en stock
      # 016
      MPN: WHT001942
      Rondelle
      Rond. 0.8,5x32x2,5
      depuis £2,07
      depuis £2,07
      Rondelle Genuine Lamborghini – Nouveau en stock
      # 017
      MPN: 006113501
      BOUCLIER
      Cloison du compartiment moteur
      depuis £266,93
      depuis £266,93
      CLOISON MOTEUR Genuine Lamborghini – Nouveau (commander)
      # 018
      MPN: WHT001514
      Rondelle DE BLOCAGE
      Ros. EL. 8,4x17x0,8
      depuis £15,40
      depuis £15,40
      Cette pièce remplace le numéro de pièce 008410805
      RONDELLE Rondelle Genuine Lamborghini – Nouveau en stock
      # 019
      MPN: 008200806
      NOIX
      Dado M8 UNI 5588-65/8G
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 020
      MPN: 004513465
      SOUTIEN
      Supplément. compresse. boulier/U
      depuis £164,62
      depuis £164,62
      SUPPORT DE COMPRESSEUR ABACUS Genuine Lamborghini – Nouveau en stock
      # 021
      MPN: 008101008
      BOULON
      Taureau. M10x30UNI5739 8G
      depuis £9,89
      depuis £9,89
      VIS M10X30UNI 5739/8G/ZD Genuine Lamborghini – Nouveau (commander)
      # 022
      MPN: 008101048
      BOULON
      Taureau. M10x35UNI5737 8G
      depuis £2,32
      depuis £2,32
      VIS M10X1.5X35 UNI5737/ Genuine Lamborghini – Nouveau (commander)
      # 023
      MPN: 004513467
      SERRER
      Cavall. Régolaz. boulier/U
      depuis £37,48
      depuis £37,48
      BOULON EN U DE RÉGLAGE Genuine Lamborghini – Nouveau (commander)
      # 024
      MPN: 008201008
      NOIX
      DADO B/70/210M
      depuis £0,78
      depuis £0,78
      NOIX Genuine Lamborghini – Nouveau (commander)
      # 025
      MPN: 008401007
      Rondelle
      Rond. 10x20x2 5S
      depuis £0,47
      depuis £0,47
      Rondelle 21.5X10.4X2 UNI 6592/5S /Z Genuine Lamborghini – Nouveau (commander)
      # 026
      MPN: 008101031
      BOULON
      Taureau. M10x25UNI5739/8G
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 027
      MPN: 004519673
      SOUTIEN
      Supportini x compresse, Jalpa rotatif
      depuis £95,89
      depuis £95,89
      COMPRESSEUR ROTATIF PETITS SUPPORTS Genuine Lamborghini – Nouveau (commander)
      # 028
      MPN: 004111842
      RÉGULIER
      Punt de registre. réaz./U
      Lamborghini PARTIE 004111842 Genuine Lamborghini – Nouveau (commander)
      # 029
      MPN: 008201807
      NOIX
      Papa 18x1 5S
      depuis £15,25
      depuis £15,25
      18X1 ÉCROU DROIT Genuine Lamborghini – Nouveau (commander)
      # 030
      MPN: 008201603
      NOIX
      Dado 8/70/216x1, 5M
      depuis £2,27
      depuis £2,27
      NOIX Genuine Lamborghini – Nouveau (commander)
      # 031
      MPN: 008401611
      Rondelle
      Rond. 17x29x3 5SUNI16592
      depuis £8,99
      depuis £8,99
      Rondelle 17X29X3 5S UNI 16592 Genuine Lamborghini – Nouveau (commander)
      # 032
      MPN: 008921607
      BLOC SILENCIEUX
      Supplément. él. sutuco F. 82015/1
      depuis £22,62
      depuis £22,62
      MONT SUTUCO F.82015/1 Genuine Lamborghini – Nouveau (commander)
      # 033
      MPN: 004111843
      BUISSON
      Boccolo botté de dégagement. réaz./U
      depuis £55,68
      depuis £55,68
      Douille de jambe de force de réaction Genuine Lamborghini – Nouveau (commander)
      # 034
      MPN: 008101609
      BOULON
      Taureau. 16x1,5x80 CH24 10K
      depuis £222,10
      depuis £222,10
      VIS SPÉCIALE M16X1.5X80 Genuine Lamborghini – Nouveau (commander)
      VIS SPÉCIALE M16X1.5X80 Genuine Lamborghini – Utilisé en stock
      # 035
      MPN: 008100508
      BOULON
      Taureau. M5X10UNI5739-65/A5S
      depuis £3,78
      depuis £3,78
      VIS M5X10 UNI 5739/5S/Z Genuine Lamborghini – Nouveau (commander)
      # 036
      MPN: 008410502
      Rondelle DE BLOCAGE
      Rond. A5.3UNI1751 C72
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 037
      MPN: 006111456
      PROTÈGE-TÊTE
      Paratia testa des./U
      depuis £26,80
      depuis £26,80
      CLOISON DE TÊTE DROITE Genuine Lamborghini – Nouveau (commander)
      # 038
      MPN: 0B9501144
      SUPPORT DE SUPPORT
      depuis £147,80
      depuis £147,80
      Cette pièce remplace le numéro de pièce 008921408 - et 1 plus. Cliquez pour voir les détails
      SILENTBLOC 14X56,5X52,5 Genuine Lamborghini – Nouveau (commander)
      SILENTBLOC 14X56,5X52,5 Eurospares Pièce approuvée - Nouveau en stock
      # 039
      MPN: 008401413
      Rondelle
      Rond. 14,4x26x3
      depuis £0,65
      depuis £0,65
      RONDELLE Rondelle 14.3 UNI1750/Z Genuine Lamborghini – Nouveau en stock
      # 040
      MPN: 008201406
      NOIX
      Papa B/10/214x1, 5M
      depuis £0,65
      depuis £0,65
      NOIX Genuine Lamborghini – Nouveau (commander)
      # 041
      MPN: 004111951
      ATACHER
      Punt d'attaque. changement/U
      depuis £57,69
      depuis £57,69
      MONTAGE DE BATTERIE DE BOITE DE VITESSES Genuine Lamborghini – Nouveau (commander)
      # 042
      MPN: 004120668
      ESPACEUR
      Dist. x ammortizz. fourmi. péché.
      depuis £92,19
      depuis £92,19
      CALE D'AMORTISSEUR GAUCHE SUR CHASSIS Genuine Lamborghini – Nouveau (commander)
      # 043
      MPN: 004120291
      PORTE D'AIR
      Portella x air de convogliatore
      PORTE D'AIR Genuine Lamborghini – Nouveau (commander)
      # 044
      MPN: 008100620
      BOULON
      Taureau. M6x1 2UNI5739/59
      depuis £3,78
      depuis £3,78
      VIS M6X12 UNI 5739/5S/Z Genuine Lamborghini – Nouveau (commander)
      # 045
      MPN: 008400607
      Rondelle
      Rond. 6,5x18x1,5
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 046
      MPN: 004120246
      PORTE DU TUNNEL
      lamiera inf. fourmi. tunnel de Chiusura
      depuis £586,64
      depuis £586,64
      PANNEAU INFÉRIEUR AVANT DU TUNNEL Genuine Lamborghini – Nouveau (commander)
      # 047
      MPN: 004120236
      PROTECTION DE RÉSERVOIR
      Porte de protection du réservoir gauche
      depuis £78,15
      depuis £78,15
      PORTE COUVERCLE DE RÉSERVOIR GAUCHE Genuine Lamborghini – Nouveau (commander)
      # 048
      MPN: 004120235
      PROTECTION DE RÉSERVOIR
      Portella riparo serbatoio des.
      depuis £78,15
      depuis £78,15
      PORTE COUVERCLE DE RÉSERVOIR DROIT Genuine Lamborghini – Nouveau (commander)
      # 049
      MPN: 008400801
      Rondelle
      Rond. 8,4 UNI1734 8G
      Remplacement
      Remplacement
      Genuine Lamborghini (n'est plus disponible à la commande)
      # 050
      MPN: 008200804
      NOIX
      DADO N/70/108M
      depuis £0,73
      depuis £0,73
      NOIX Genuine Lamborghini – Nouveau en stock
      # 051
      MPN: 008101409
      BOULON
      Taureau. 14x1,5x75 8G CH22
      depuis £18,37
      depuis £18,37
      Cette pièce remplace le numéro de pièce 008101423
      VIS SPÉCIALE M14X75 Genuine Lamborghini – Nouveau (commander)
      # 052
      MPN: 008201013
      NOIX
      Dado M10 UNI 5588-8G
      Lamborghini PARTIE 008201013 Genuine Lamborghini – Nouveau (commander)
      # 053
      MPN: 006111456
      PROTÈGE-TÊTE
      Paratia testa des./U
      depuis £26,80
      depuis £26,80
      CLOISON DE TÊTE DROITE Genuine Lamborghini – Nouveau (commander)
      # 054
      MPN: WHT000768
      Rondelle DE BLOCAGE
      depuis £1,17
      depuis £1,17
      Cette pièce remplace le numéro de pièce 008410806 - et 1 plus. Cliquez pour voir les détails
      RONDELLE Rondelle Genuine Lamborghini – Nouveau en stock
      # 055
      MPN: 004120292
      PORTE DU TUNNEL
      Lamiera inf. poteau, tunnel de Chiusura
      depuis £414,04
      depuis £414,04
      PANNEAU INFÉRIEUR ARRIÈRE DU TUNNEL Genuine Lamborghini – Nouveau (commander)
      # 056
      MPN: 004613682
      SOUTIEN
      (Valable pour la Suisse uniquement le 1984 septembre) Supporto pompa aria
      SOUTIEN Genuine Lamborghini – Nouveau (commander)
      # 057
      MPN: 008101802
      BOULON
      (Valable pour la Suisse uniquement en septembre 1984) Bull. Fiss. Supplément. pompa aria
      depuis £6,87
      depuis £6,87
      VIS SPÉCIALE M18X1.5X23 Genuine Lamborghini – Nouveau (commander)
      # 058
      MPN: 008401804
      Rondelle
      (Valable pour la Suisse uniquement le 1984 septembre) Rond. cadre 18,2x30x1
      depuis £3,25
      depuis £3,25
      Rondelle EN CUIVRE RECUIT 18.2X30 X1 Genuine Lamborghini – Nouveau en stock
      # 059
      MPN: 004613683
      SOUTIEN
      (Valable pour la Suisse uniquement le 1984 septembre) Supportino pompa aria
      SOUTIEN Genuine Lamborghini – Nouveau (commander)
      # 060
      MPN: 006121513
      PROTECTION MOTEUR
      (Valable pour la Suisse uniquement le 1984 septembre) Paratia vano motore
      PROTECTION MOTEUR Genuine Lamborghini – Nouveau (commander)
