030 - Tuyaux d'échappement

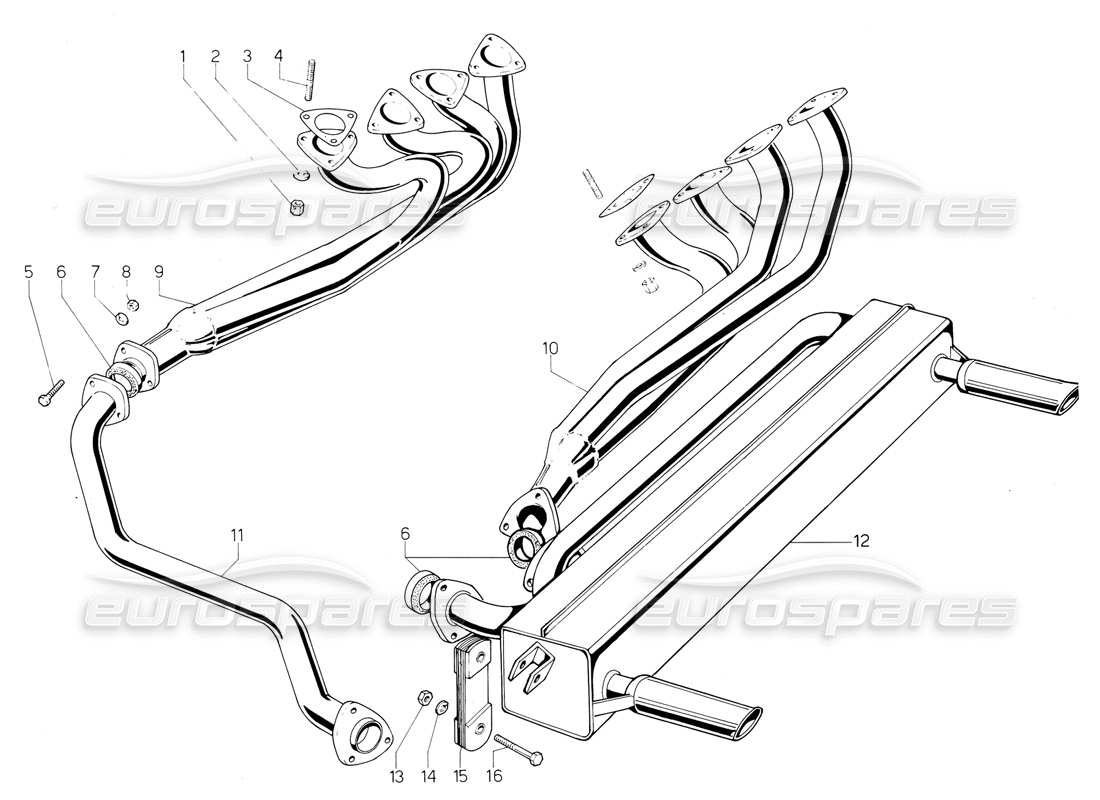

Lamborghini Jalpa 3.5 (1984) Exhuast Pipes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
008200807
NOIX
Dado ottone 8 MA
depuis
£14,38
depuis
£14,38
#
002
MPN:
008410806
Rondelle DE BLOCAGE
Rond. EL. A8,4 UNI1751
Remplacement
Remplacement
#
003
MPN:
004405807
joint
Guam, Collett. scarico/U
depuis
£14,35
depuis
£14,35
#
004
MPN:
WHT003031
BOULON
Pharisien. M8x28UNI5911-66A-8G
depuis
£5,85
depuis
£5,85
Cette pièce remplace le numéro de pièce 008300839
#
005
MPN:
008100842
BOULON
Taureau. M8x45UNI5737/8G
depuis
£0,99
depuis
£0,99
#
006
MPN:
004410168
joint
Guam, Collett. /marmite
depuis
£52,41
depuis
£52,41
#
007
MPN:
008410806
Rondelle DE BLOCAGE
Rond. EL. A8,4 UNI1751
Remplacement
Remplacement
#
008
MPN:
008200807
NOIX
Dado ottone 8 MA
depuis
£14,38
depuis
£14,38
#
009
MPN:
004410986
COLLECTEUR EX
Fourmi colteuse scarico. LB 1421
depuis
£708,89
depuis
£708,89
#
010
MPN:
004410988
COLLECTEUR EX
Cicatrice du colletteur. poste. LB 1431
depuis
£708,89
depuis
£708,89
#
011
MPN:
004410987
EXAUST MAN !
Tubo coll. à la fourmi scarico. LB 1424
depuis
£507,42
depuis
£507,42
#
012
MPN:
004421299
SILENCIEUX
Marmitta x Jalpa type Italia
depuis
£5 308,91
depuis
£5 308,91
#
013
MPN:
008200806
NOIX
Dado M8 UNI 5583-65/8G
Remplacement
Remplacement
#
014
MPN:
008410806
Rondelle DE BLOCAGE
Lier. él. A8,4 UNI1751
Remplacement
Remplacement
#
015
MPN:
004408963
MUF. SOUTIEN
Supplément. él. marmitte/U
depuis
£15,74
depuis
£15,74
#
016
MPN:
008100842
BOULON
Taureau. M8x45UNI5737/8G
depuis
£0,97
depuis
£0,97
