lamborghini jalpa 3.5 (1984) climatisation schéma des pièces

032 - CLIMATISATION

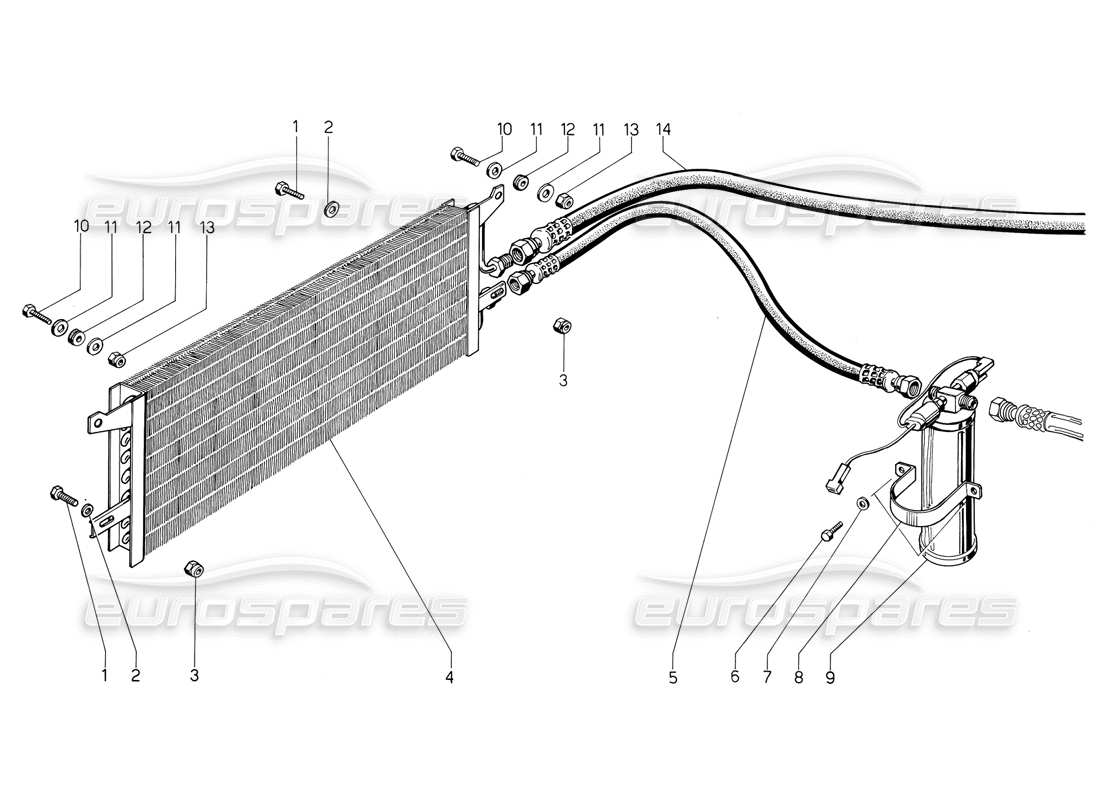

Lamborghini Jalpa 3.5 (1984) Air Conditioning Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 008100840
BOULON
Taureau. M8x18UNI5739/8G
depuis £0,53
depuis £0,53
VIS M8X1.25X18 UNI5739/ Genuine Lamborghini – Nouveau en stock
# 002
MPN: 008400801
Rondelle
Rond. 8,4 UNI1734 8G
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 003
MPN: 008200804
NOIX
DADO N/70/108M
depuis £0,75
depuis £0,75
NOIX Genuine Lamborghini – Nouveau en stock
# 004
MPN: 004508810
COND. RADIE
Condensé. SP-15339/U
depuis £634,72
depuis £634,72
CONDENSEUR Genuine Lamborghini – Nouveau (commander)
# 005
MPN: 004519902
RACCORD DE TUYAU
Collège Tubo. condenser. au dépurateur
depuis £53,04
depuis £53,04
TUYAU RACCORD CONDENSEUR/NETTOYANT Genuine Lamborghini – Nouveau (commander)
# 006
MPN: 008100616
BOULON
Taureau M6x16 UNI 5739/55
depuis £0,53
depuis £0,53
VIS M6X16 UNI 5739/5S/Z Genuine Lamborghini – Nouveau en stock
# 007
MPN: 008400606
Rondelle
Rond. 6,4 UNI1734
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 008
MPN: 004508813
SERRER
Fasc. fiss. dépur./U
depuis £8,74
depuis £8,74
PINCE DE NETTOYAGE Genuine Lamborghini – Nouveau (commander)
# 009
MPN: 004535411
filtre
FILTRO DÉIDRATEUR
depuis £218,16
depuis £218,16
Cette pièce remplace le numéro de pièce 004534692
FILTRE SÉCHOIR Genuine Lamborghini – Nouveau en stock
# 010
MPN: 008100618
BOULON
Taureau. M6x20UNI5739-8G
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 011
MPN: 008400607
Rondelle
Lier. 6,5x18x1,5
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 012
MPN: 008610701
BAGUE D'ÉTANCHÉITÉ
Commino 0.7x13x10
depuis £18,94
depuis £18,94
ŒILLET 7X13X2 MM Genuine Lamborghini – Nouveau (commander)
# 013
MPN: 008200606
NOIX
DADO N/70/106M
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 014
MPN: 004519901
RACCORD DE TUYAU
Collège Tubo. compr. al condensé.
depuis £178,22
depuis £178,22
TUYAU DE COMPRESSEUR/CONDENSERUNION Genuine Lamborghini – Nouveau (commander)
