lamborghini jalpa 3.5 (1984) chauffage schéma des pièces

034 - Chauffage

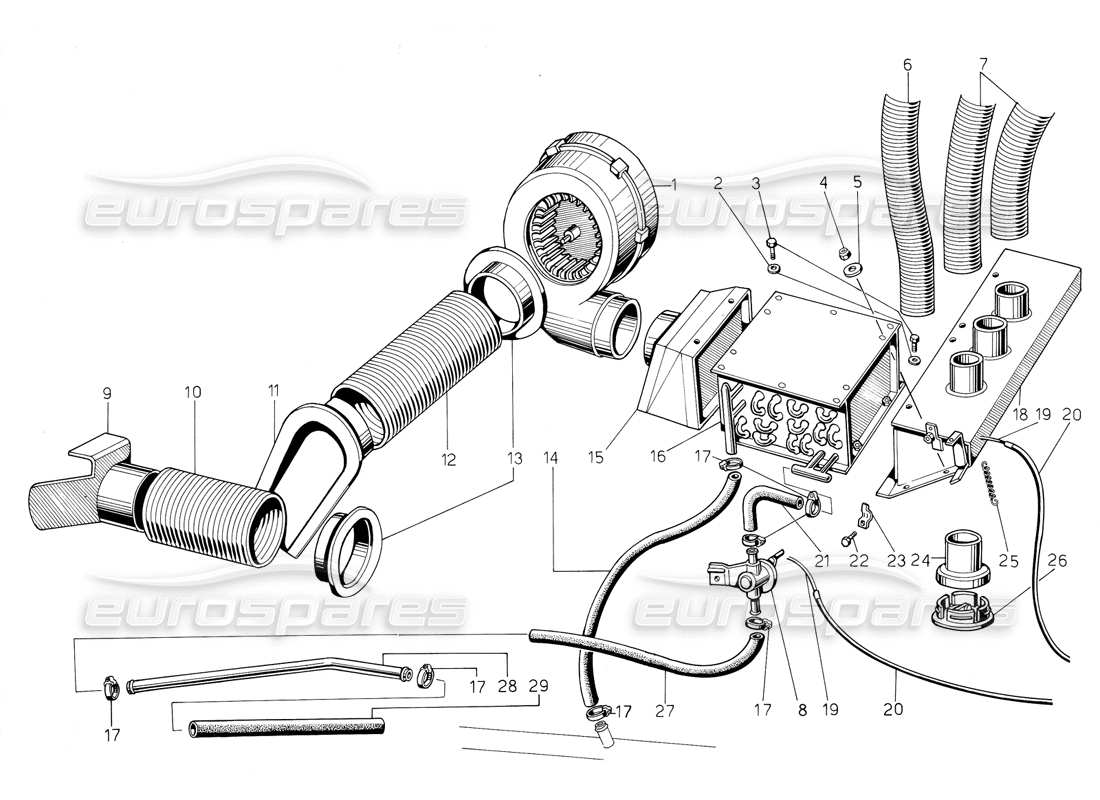

Lamborghini Jalpa 3.5 (1984) Heater Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 004513144
VENTILATEUR
Elettrov. péché. Riscald. SIC
Lamborghini PARTIE 004513144 Genuine Lamborghini – Nouveau (commander)
# 002
MPN: 008410502
Rondelle
Rondelle. 0 5,3x8,9x1,2
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 003
MPN: N01020717
BOULON
Taureau. M5x12UNI5739/5S
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 008100504
BOULON À TÊTE HEXAGONALE Genuine Lamborghini – Nouveau (commander)
vis, hexagonale. HD. - M5 X 12 – D – MJ 1973>> Genuine Porsche Pièce – Nouveau (commander)
# 004
MPN: 008200606
NOIX
DADO N/70/106M
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 005
MPN: 008400607
Rondelle
Rond. 6,5x18x1,5
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 006
MPN: 004718971
TUYAU
Conv.tubo. cruscotto lat.
TUYAU Genuine Lamborghini – Nouveau (commander)
# 007
MPN: 004718970
TUYAU
Conv.tubo. centre de cruscotto.
TUYAU Genuine Lamborghini – Nouveau (commander)
# 008
MPN: 004710786
ROBINET CHAUFFANT
Insister sur. Lève-toi, Rico 2282
depuis £60,38
depuis £60,38
Lamborghini PARTIE 004710786 Genuine Lamborghini – Nouveau (commander)
# 009
MPN: 007853001
ENTRÉE D'AIR
Presa d'aria x fourmi convogliatore.
depuis £212,23
depuis £212,23
CONDUIT D'ADMISSION D'AIR Genuine Lamborghini – Nouveau (commander)
# 010
MPN: 004713250
TUYAU
Tubo aria spoiler/ventil./S
depuis £59,61
depuis £59,61
CONDUITE D'AIR SPOILER/VENTILATEUR Genuine Lamborghini – Nouveau (commander)
# 011
MPN: 004713309
CONDUIT D'AIR
(Valable uniquement pour les unités avec conduite à droite) Convogl. demande. aria/chiocc./S
depuis £162,96
depuis £162,96
COLLECTEUR DE DISTRIBUTION D'AIR À SCROLL Genuine Lamborghini – Nouveau (commander)
# 011
MPN: 004721047
CONVOYEUR
Convogl. mandata aria alia chiocciola
depuis £49,02
depuis £49,02
COLLECTEUR DE DISTRIBUTION D'AIR À SCROLL Genuine Lamborghini – Nouveau (commander)
# 012
MPN: 004713250
TUYAU
Tubo aria spoiler/ventil/S
depuis £59,61
depuis £59,61
CONDUITE D'AIR SPOILER/VENTILATEUR Genuine Lamborghini – Nouveau (commander)
# 013
MPN: 004713248
BRIDE
Race de Flangia. cond. air/S
depuis £65,10
depuis £65,10
BRIDE DU CONDENSEUR À AIR Genuine Lamborghini – Nouveau (commander)
# 014
MPN: 004720833
TUYAU
(Valable pour RH D.) ​​Tubo uscita riscal. une fourmi tubo. utiliser de l'eau
TUYAU Genuine Lamborghini – Nouveau (commander)
# 014
MPN: 004720838
TUYAU
Tubo uscita riscal une fourmi tubo. utiliser de l'eau
TUYAU Genuine Lamborghini – Nouveau (commander)
# 015
MPN: 004713249
PANNEAU
Convogl. chioc. Pacco Rad/S
depuis £291,67
depuis £291,67
COLLECTEUR DE RADIATEUR Genuine Lamborghini – Nouveau (commander)
# 016
MPN: 004708847
RADIO CHAUFFAGE
Radiateur Riscald. U/C
depuis £1 672,41
depuis £1 672,41
RADIATEUR DE CHAUFFAGE Genuine Lamborghini – Nouveau (commander)
# 016
MPN: 004713653
RAYON
(Valable pour RH D.) ​​Radiateur risque. Dieu
depuis £546,52
depuis £546,52
RADIATEUR DE CHAUFFAGE Genuine Lamborghini – Nouveau (commander)
# 017
MPN: 008830206
ANNEAU DE SERRAGE
Fasc. royale 00/12 18/30
depuis £12,76
depuis £12,76
SERRER Genuine Lamborghini – Nouveau en stock
# 018
MPN: 004713258
ROTR CON VE
(Valable uniquement pour les unités avec conduite à droite) Convogl. Pacco Rad. bocc.
depuis £364,61
depuis £364,61
COLLECTEUR DE RADIATEUR/VENTILATION Genuine Lamborghini – Nouveau (commander)
# 018
MPN: 004713547
CANAL
Convogl. Pacco Rad. bocc./S
depuis £364,61
depuis £364,61
COLLECTEUR D'AIR RADIATEUR/VENTILATION Genuine Lamborghini – Nouveau (commander)
# 019
MPN: 004711710
CÂBLE
Cavo x rubinetto aquatique
Lamborghini PARTIE 004711710 Genuine Lamborghini – Nouveau (commander)
# 020
MPN: 004711709
TUYAU
Tubo nylon cavo rubin./U
depuis £39,72
depuis £39,72
TUYAU EN NYLON POUR FIL DE BITE Genuine Lamborghini – Nouveau (commander)
# 021
MPN: 004709604
TUYAU DE REFROIDISSEMENT
Manicotto rubin/termost. S.
depuis £81,21
depuis £81,21
MANCHON DE ROBINET/THERMOSTAT Genuine Lamborghini – Nouveau (commander)
# 022
MPN: 008100401
BOULON
Taureau. M4x10UNI5739/5S
depuis £0,54
depuis £0,54
VIS M4X10 UNI 5739/5S/Z Genuine Lamborghini – Nouveau en stock
# 023
MPN: 008830120
ANNEAU DE SERRAGE
Fasc. RS 1100,2x6/12
depuis £1,79
depuis £1,79
SERRER Genuine Lamborghini – Nouveau en stock
# 024
MPN: 004720933
CÔNE DE FIXATION
Cône en ABS x avec bouches d'aération emboîtables
depuis £97,94
depuis £97,94
ABSCONE CLIP D'ÉVENT Genuine Lamborghini – Nouveau (commander)
# 025
MPN: 004708856
PORTE CHAUFFANTE
Molla rit. la portella se lève.
depuis £23,10
depuis £23,10
RESSORT DE RAPPORT DE PORTE DE CHAUFFAGE Genuine Lamborghini – Nouveau (commander)
# 026
MPN: 004520404
AILETTES D'AIR
Alette x air de bocchette
depuis £30,24
depuis £30,24
VOLET NOIR D'ADMISSION D'AIR Genuine Lamborghini – Nouveau (commander)
# 027
MPN: 004720831
TUYAU
(Valable uniquement pour les unités avec conduite à droite) Tubo da tubo centrale a rubinetto
Lamborghini PARTIE 004720831 Genuine Lamborghini – Nouveau (commander)
# 027
MPN: 004720836
TUYAU
Tuyau du tuyau central au robinet
TUYAU Genuine Lamborghini – Nouveau (commander)
# 028
MPN: 004720830
TUYAU
(Valable pour RH D.) ​​Tubo centrale uscita acqua motore a rubin.
depuis £30,33
depuis £30,33
SORTIE DE LIQUIDE DE REFROIDISSEMENT MOTEUR/RADIATEUR CENTRAL Genuine Lamborghini – Nouveau (commander)
# 028
MPN: 004720839
TUYAU
Centre Tubo. uscita acqua motore al rubin,
Lamborghini PARTIE 004720839 Genuine Lamborghini – Nouveau (commander)
# 029
MPN: 004720832
TUYAU
(Valable pour RH D.) ​​Tubo uscita acqua motore a tubo centrale
Lamborghini PARTIE 004720832 Genuine Lamborghini – Nouveau (commander)
# 029
MPN: 004720837
TUYAU
Tuyau de sortie d'eau du moteur vers le tuyau central.
TUYAU Genuine Lamborghini – Nouveau (commander)
