lamborghini lm002 (1988) carter d'huile schéma des pièces

013 - Carter d'huile

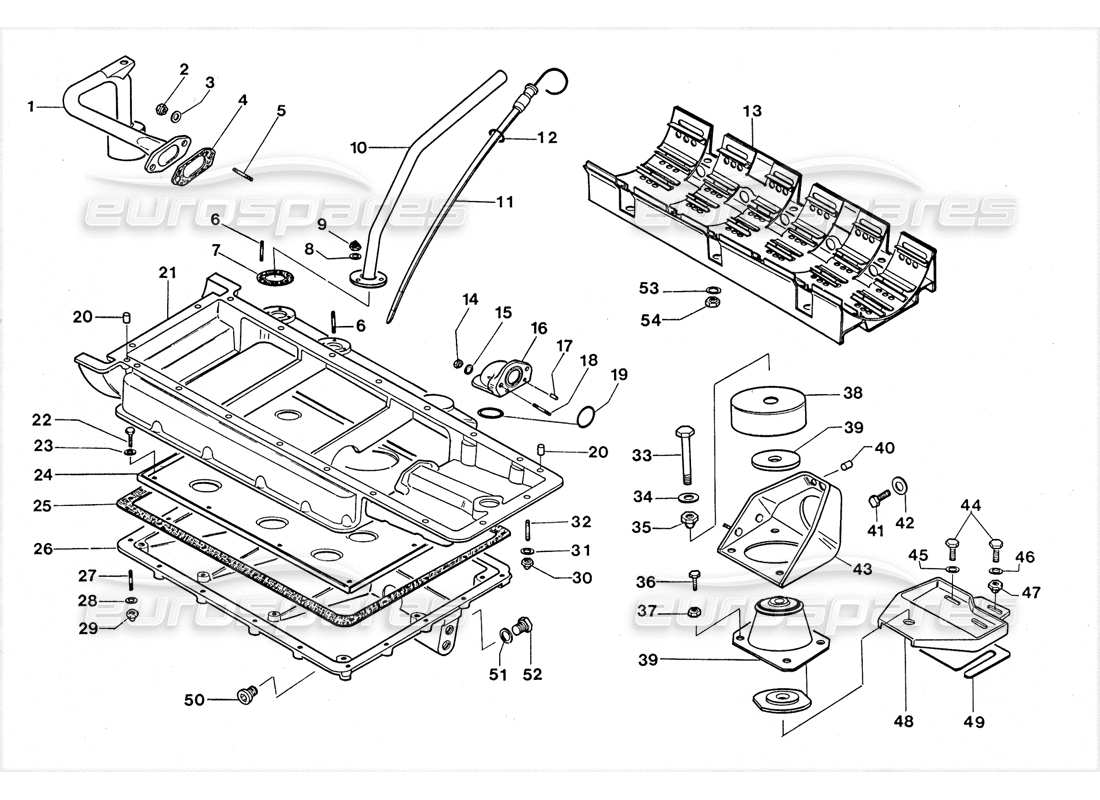

Lamborghini LM002 (1988) Oils Sump Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 001024269
TUYAU CUL.
ASS.TUBO ASPIRAZ.OLIO DALLA CO
ASSEMBLAGE DE TUYAUX Genuine Lamborghini – Nouveau (commander)
# 002
MPN: 008200808
NOIX
Dado MS UNI 5587-65/8G
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 003
MPN: 008410806
Rondelle DE BLOCAGE
ROND.EL.A8.4 UNI 1751
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 004
MPN: 001824129
joint
GUARN. SULLA COPPA X TUBO PEBCA
depuis £3,19
depuis £3,19
JOINT DE PUISARD DE TUYAU D'APPRÊT Genuine Lamborghini – Nouveau (commander)
# 005
MPN: 008300822
GOUJON
PHARISIEN. 8X1 ,25X18 8G
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 006
MPN: 008300610
GOUJON
Pharisien. 6X1X16 8G
depuis £15,81
depuis £15,81
GOUJON 6X1X16 8G UNI5911 Z. Genuine Lamborghini – Nouveau (commander)
# 007
MPN: 001803094
joint
GUARN. TUBO LIVELLO 01.1*0
depuis £4,65
depuis £4,65
JOINT DE TUYAU DE JAUGE D'HUILE Genuine Lamborghini – Nouveau en stock
# 008
MPN: 008400606
Rondelle
LIER. 6, 4UNI1734
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 009
MPN: 008200606
NOIX
DADO N/70/106M
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 010
MPN: 001825545
TUYAU À BÂTON
COMPL.TUBO X ASTA LIVELLO OLIO
depuis £16,21
depuis £16,21
JEU DE TUYAUX DE JAUGE Genuine Lamborghini – Nouveau (commander)
# 011
MPN: 001825544
BAGUETTE D'IMMERSION
COMPL.ASTA LIVELLO OLIO
depuis £63,55
depuis £63,55
ENSEMBLE DE JAUGE D'HUILE Genuine Lamborghini – Nouveau (commander)
# 012
MPN: WHT003057
JOINT TORIQUE
OH ANNEAU 2031
depuis £0,95
depuis £0,95
Cette pièce remplace la pièce numéro WHT003507 que nous avons en stock
JOINT TORIQUE Genuine Lamborghini – Nouveau en stock
# 013
MPN: 001821887
COUVERCLE
PARATIA AVVOLG.X ALBERO MOTORS
depuis £1 005,19
depuis £1 005,19
CLOISON DE VILEBREQUIN Genuine Lamborghini – Nouveau (commander)
# 014
MPN: N01100637
NOIX
Dado M6 UNI 5588-6S/8G
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 008200604
ÉCROU HEXAGONAL Genuine Lamborghini – Nouveau en stock
# 015
MPN: WHT001197
Rondelle DE BLOCAGE
RONDELLA 01 FERMO DIN 137/B
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 016
MPN: 001824308
MONTAGE
RACC.PASSAGGIO OLIO TRA BASAM.
Lamborghini PARTIE 001824308 Genuine Lamborghini – Nouveau (commander)
# 018
MPN: 008300637
GOUJON
PRIGIONIERO
depuis £9,15
depuis £9,15
GARÇON SPÉCIAL M6X28 Genuine Lamborghini – Nouveau (commander)
# 019
MPN: 008603102
JOINT TORIQUE
ANEKLLO OU 3125
depuis £3,78
depuis £3,78
SONNERIE 32 MM OU Genuine Lamborghini – Nouveau en stock
# 020
MPN: 008850809
GOUJON
GRAND D.8X17
depuis £11,80
depuis £11,80
PIN DE RÉFÉRENCE 8X17 C40 Genuine Lamborghini – Nouveau (commander)
# 021
MPN: 001824128
CARTER D'HUILE
COPPA OLIO
depuis £767,73
depuis £767,73
CARTER D'HUILE Genuine Lamborghini – Nouveau (commander)
# 022
MPN: 008100620
BOULON
Taureau.M6X12 UNI 5739/5S
depuis £3,78
depuis £3,78
VIS M6X12 UNI 5739/5S/Z Genuine Lamborghini – Nouveau (commander)
# 023
MPN: 008410603
Rondelle DE BLOCAGE
ROND.A6,4 UNI1751 C72
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 024
MPN: 001824270
GARDE
Paratia X coppa olio
Lamborghini PARTIE 001824270 Genuine Lamborghini – Nouveau (commander)
# 025
MPN: 001824130
joint
GUARN. TRA COPPA OLIO ET COPERCH
depuis £26,56
depuis £26,56
CARTER D'HUILE ET JOINT DE COUVERCLE Genuine Lamborghini – Nouveau (commander)
# 026
MPN: 001824131
CASQUETTE
COPERCHIO INFÉRER. COPPA OLIO
depuis £624,35
depuis £624,35
COUVERCLE INFÉRIEUR DE CARTER D'HUILE Genuine Lamborghini – Nouveau (commander)
# 027
MPN: 008300602
GOUJON
PRIGIONIERO
depuis £4,25
depuis £4,25
GOUJON M6X25 UNI 5911/8G/ZD Genuine Lamborghini – Nouveau (commander)
# 028
MPN: WHT001197
Rondelle DE BLOCAGE
Rondelle de fer DIN 137/B
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 029
MPN: 008200606
NOIX
DADO N/70/106M
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 030
MPN: 008200808
NOIX
Dado M8 UNI 5587-65/8G
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 031
MPN: WHT001514
Rondelle DE BLOCAGE
ROS. EL. 8, 4X17X0, 8
depuis £15,41
depuis £15,41
Cette pièce remplace le numéro de pièce 008410805
RONDELLE Rondelle Genuine Lamborghini – Nouveau (commander)
# 032
MPN: 008300825
GOUJON
PHARISIEN. 8X1 ,25X22 85
depuis £8,80
depuis £8,80
GOUJON M8X22 UNI 5911 10K Z Genuine Lamborghini – Nouveau en stock
# 033
MPN: 008101613
BOULON

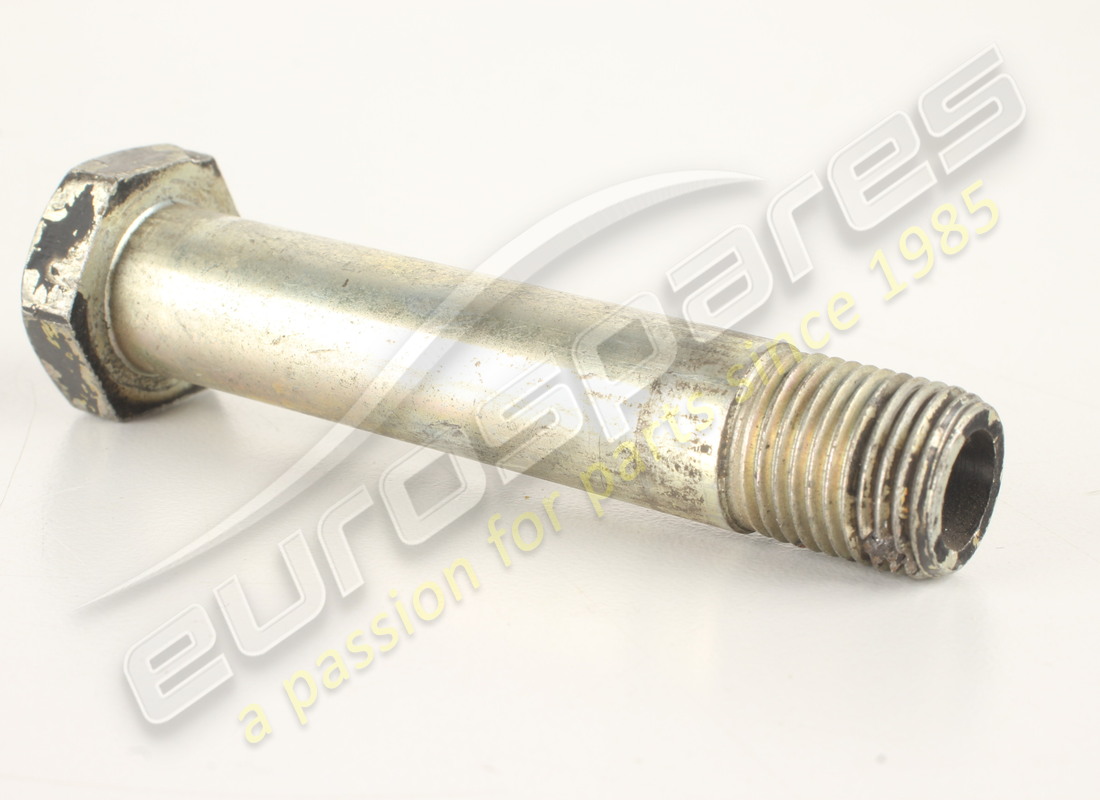

TAUREAU. 16X1 ,5X83 CH24 1 OK
depuis £127,04
depuis £127,04
VIS SPÉCIALE M16X1.5X83 Genuine Lamborghini – Nouveau en stock
VIS SPÉCIALE M16X1.5X83 Genuine Lamborghini – Utilisé en stock
# 034
MPN: 008401615
Rondelle
Rond. 16X34X1
depuis £5,27
depuis £5,27
Rondelle 16X34X1 Genuine Lamborghini – Nouveau (commander)
# 035
MPN: 008201608
NOIX
DADO X FISS.BRACCIO SUP . AL POR
depuis £9,86
depuis £9,86
M16X1.5X15 5S/Z ÉCROU Genuine Lamborghini – Nouveau (commander)
# 036
MPN: 008101058
BOULON
BULLONE
depuis £9,86
depuis £9,86
VIS M10X1.25X20 UNI 5740 Genuine Lamborghini – Nouveau (commander)
# 037
MPN: 008201003
NOIX
DADO
depuis £2,07
depuis £2,07
10X1.25 ÉCROU AUTOBLOQUANT Genuine Lamborghini – Nouveau (commander)
# 038
MPN: 001825951
GARDE
PROTE2IONE EN ALUMINIUM
depuis £53,76
depuis £53,76
PROTECTION EN ALUMINIUM Genuine Lamborghini – Nouveau (commander)
# 039
MPN: 001824365
TAMPON
TAMPON 786027 S5W
depuis £183,51
depuis £183,51
DAP 786027 S5W Genuine Lamborghini – Nouveau (commander)
# 041
MPN: 008141427
VIS
VITE
VIS Genuine Lamborghini – Nouveau (commander)
# 042
MPN: 008411502
Rondelle DE BLOCAGE
RONO.EL. A15UNI1751
depuis £1,66
depuis £1,66
ANNEAU À PRESSION 24X15X3 UNI 1751 C72 /Z Genuine Lamborghini – Nouveau (commander)
ANNEAU À PRESSION 24X15X3 UNI 1751 C72 /Z Genuine Lamborghini – Nouveau (autre) en stock
ROND. EL. A15UNI1751
# 043
MPN: 001624526
MONTAGE

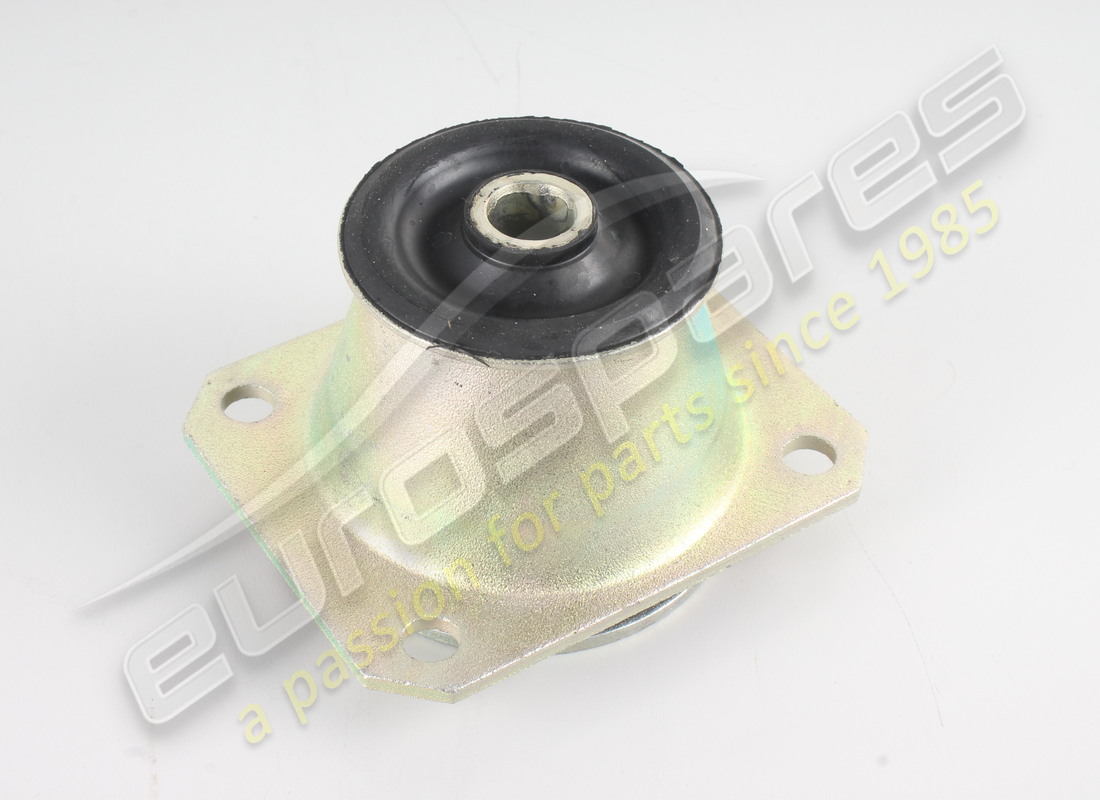

SUPPORT MOTEUR CÔTÉ MOTEUR
MONTAGE Genuine Lamborghini – Nouveau (commander)
# 043
MPN: 001824844
MONTAGE
BUPPORTO MOTORE LATO MOTORE DE
depuis £150,37
depuis £150,37
SUPPORT MOTEUR CÔTÉ MOTEUR DROIT Genuine Lamborghini – Nouveau (commander)
# 044
MPN: 008101011
BOULON
depuis £8,34
depuis £8,34
VIS M10X1.5X25 UNI5739/ Genuine Lamborghini – Nouveau (commander)
# 045
MPN: 008411005
Rondelle
depuis £0,53
depuis £0,53
Rondelle D.10.5 UNI 1751/F Genuine Lamborghini – Nouveau en stock
# 046
MPN: 008401006
Rondelle
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 047
MPN: 008201008
NOIX
depuis £0,52
depuis £0,52
NOIX Genuine Lamborghini – Nouveau en stock
# 048
MPN: 001824331
MONTAGE DROIT
depuis £158,56
depuis £158,56
SUPPORT MOTEUR CÔTÉ TÊTE DROIT Genuine Lamborghini – Nouveau (commander)
# 048
MPN: 001824332
MONTAGE GAUCHE
depuis £158,56
depuis £158,56
SUPPORT MOTEUR GAUCHE Genuine Lamborghini – Nouveau (commander)
# 050
MPN: 008932206
PRISE
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 051
MPN: 008401819
Rondelle
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 053
MPN: WHT000768
Rondelle DE BLOCAGE
depuis £1,24
depuis £1,24
Cette pièce remplace le numéro de pièce 008410806 - et 1 plus. Cliquez pour voir les détails
RONDELLE Rondelle Genuine Lamborghini – Nouveau en stock
# 054
MPN: 008200805
NOIX
depuis £0,52
depuis £0,52
M8X1X8 8G/B ÉCROU Genuine Lamborghini – Nouveau en stock
