lamborghini lm002 (1988) embrayage schéma des pièces

014 - Embrayage

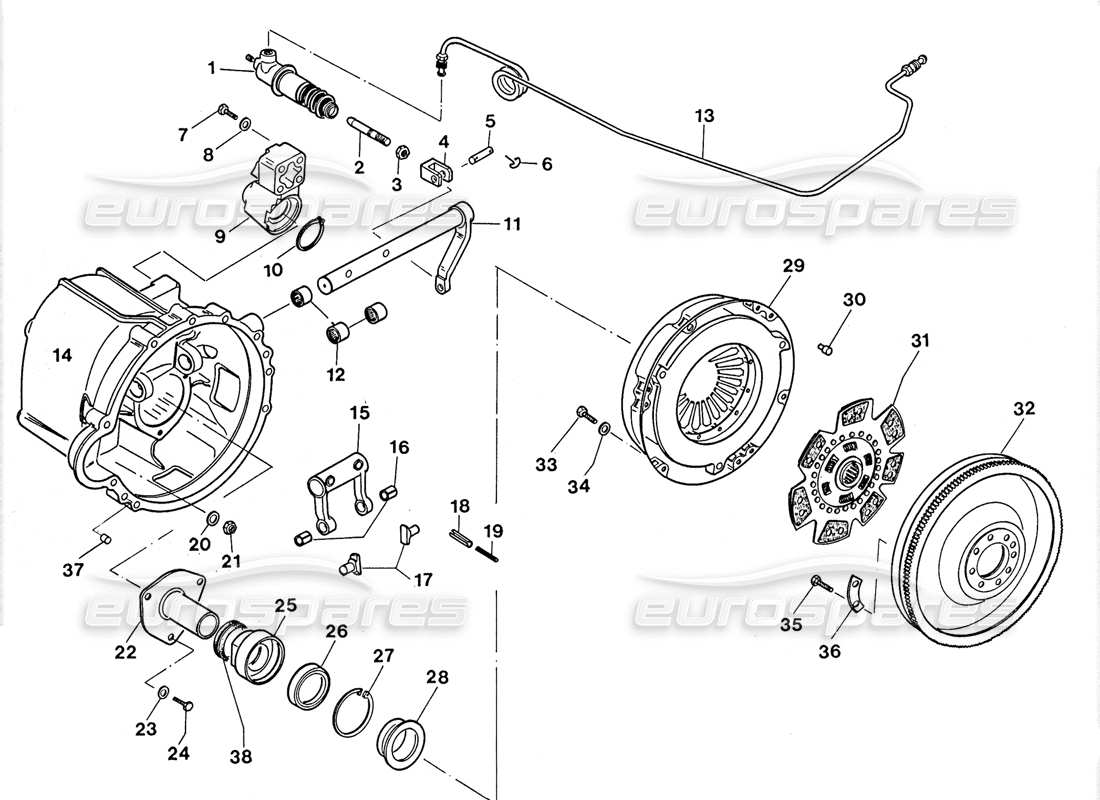

Lamborghini LM002 (1988) Clutch Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
    #
    Numéro d'article
    Description
    Clé
    Prix
    # 001
    MPN: 002136948
    CYLINDRE DE POMPE
    CILINDRETTO FRIZIONE 01-140691
    depuis £77,34
    depuis £77,34
    Cette pièce remplace le numéro de pièce 002121674
    CYLINDRE D'EMBRAYAGE Genuine Lamborghini – Nouveau en stock
    CYLINDRE D'EMBRAYAGE Original Équipement - Nouveau en stock
    # 002
    MPN: 002121772
    CL.ROO
    PUNTALINO X CILINDR. FRIZ.
    depuis £26,24
    depuis £26,24
    TIGE DE CYLINDRE D'EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 003
    MPN: 008201011
    NOIX
    Dado M10 UNI 5589-65/6G
    depuis £11,80
    depuis £11,80
    M10 UNI 5589-65/8G ÉCROU Genuine Lamborghini – Nouveau (commander)
    # 004
    MPN: 002121771
    FOURCHETTE
    FORCELLA X COMANDO CILINDR. VEN
    depuis £49,27
    depuis £49,27
    FOURCHE DE COMMANDE DE CYLINDRE Genuine Lamborghini – Nouveau (commander)
    # 005
    MPN: 002121773
    GOUPILLE DE FIXATION
    PERNO FISS.LEVA A FORC.COM.PUN
    depuis £11,15
    depuis £11,15
    GOUPILLE DE FIXATION DE FOURCHE DE TIGE Genuine Lamborghini – Nouveau (commander)
    # 006
    MPN: 004207085
    LA BAGUE DE VERROUILLAGE
    Fermo perno pompe freno/friz.
    depuis £49,18
    depuis £49,18
    BUTÉE D'AXE DE CYLINDRE DE FREIN Genuine Lamborghini – Nouveau en stock
    # 007
    MPN: 008100854
    BOULON
    BULL.M8X50 UNI 5737 1 0K
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 008
    MPN: WHT001514
    Rondelle DE BLOCAGE
    ROS. EL. 8, 4X17X0, 8
    depuis £15,40
    depuis £15,40
    Cette pièce remplace le numéro de pièce 008410805
    RONDELLE Rondelle Genuine Lamborghini – Nouveau en stock
    # 009
    MPN: 002121785
    MONTAGE
    SUPP.X CILINDRE. COM. FRIZ.
    depuis £145,47
    depuis £145,47
    SUPPORT DE CYLINDRE D'EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 010
    MPN: 008583701
    CIRCLIPS
    SEEGER
    depuis £0,47
    depuis £0,47
    JOINT TORIQUE E 37 UNI 7435-75 Genuine Lamborghini – Nouveau en stock
    # 011
    MPN: 002121777
    LEVIER+PIN
    COMPL.LEVA E PERNO COMANDO VEN
    depuis £110,65
    depuis £110,65
    ENSEMBLE LEVIER D'EMBRAYAGE ET GOUPILLE Genuine Lamborghini – Nouveau (commander)
    # 012
    MPN: 008522506
    PALIER
    CUSCINETTO
    depuis £29,29
    depuis £29,29
    PALIER Genuine Lamborghini – Nouveau (commander)
    # 013
    MPN: 002124765
    TUYAU
    TUBO DA POMPA FRIZ.AL CILIN.SU
    depuis £260,54
    depuis £260,54
    TUYAU DE CYLINDRE D'EMBRAYAGE À CYLINDRE Genuine Lamborghini – Nouveau (commander)
    # 014
    MPN: 002126635
    BOÎTIER D'EMBRAYAGE
    CAMPANA FRIZIONE
    BOÎTIER D'EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 015
    MPN: 002121778
    FOURCHETTE
    FORCELLA COMANDO FRIZIONE
    depuis £189,28
    depuis £189,28
    FOURCHETTE DE COMMANDE D'EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 016
    MPN: 008801210
    BUISSON
    BOCCOLA
    depuis £23,10
    depuis £23,10
    DOUILLE 12X14X15 MM Genuine Lamborghini – Nouveau (commander)
    # 017
    MPN: 002121770
    GOUPILLE DE FOURCHE
    PERNO X FORCELLA COM. FRIZIONE
    depuis £47,42
    depuis £47,42
    AXE DE FOURCHETTE DE COMMANDE D'EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 018
    MPN: 008900802
    ÉPINGLE
    SPINA ÉLASTIQUE 5.1,5X36
    depuis £4,81
    depuis £4,81
    NIP DIN 1481 8X36X1.5 Genuine Lamborghini – Nouveau (commander)
    # 019
    MPN: 008900503
    ÉPINGLE
    Spina élastique S. 1X36
    depuis £0,72
    depuis £0,72
    BROCHE ÉLASTIQUE 5X36 DIN1481 Genuine Lamborghini – Nouveau en stock
    # 020
    MPN: 006411302
    Rondelle DE BLOCAGE
    RONDEL. 13X24X1 , 2
    Rondelle DE BLOCAGE Genuine Lamborghini – Nouveau (commander)
    # 021
    MPN: 008201210
    NOIX
    depuis £8,99
    depuis £8,99
    M12X1.5X12 UNI 5587/8G/Z N UT Genuine Lamborghini – Nouveau (commander)
    # 022
    MPN: 002121775
    MANCHE
    MANICOTTO X REGGISP . COM. FRIZ.
    depuis £183,48
    depuis £183,48
    MANCHON DE POUSSÉE DE FOURCHE Genuine Lamborghini – Nouveau (commander)
    # 023
    MPN: 006410806
    Rondelle DE BLOCAGE
    ROND.EL.A8,4 UNI 1751
    Rondelle DE BLOCAGE Genuine Lamborghini – Nouveau (commander)
    # 024
    MPN: 008100830
    BOULON
    Taureau.M8X20 UNI 5739/8G
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 025
    MPN: 002128042
    BUTÉE
    MANICOTTO REGGISP. FRIZ.
    depuis £728,89
    depuis £728,89
    DOUILLE DE BUTÉE D'EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 026
    MPN: 008505002
    ROULEMENT À BILLES
    ROULEMENT 6010 2RSR EX10L50
    depuis £101,96
    depuis £101,96
    PALIER Genuine Lamborghini – Nouveau (commander)
    # 027
    MPN: 008578001
    CIRCLIPS
    SEEGER 0.80 I UNI 3654
    depuis £3,86
    depuis £3,86
    JOINT TORIQUE I 80 UNI 3654 Genuine Lamborghini – Nouveau en stock
    # 028
    MPN: 002121780
    BRIDE
    REGGISP FLANGIA SUL CSN . FRIZ.
    depuis £715,99
    depuis £715,99
    BRIDE Genuine Lamborghini – Nouveau (commander)
    # 029
    MPN: 002124587
    PRESSE. PLAQUE
    SPINGIDISCO MECCANISMO CP 2789
    depuis £1 783,59
    depuis £1 783,59
    CP 2789 PLAQUE DE BUTÉE Genuine Lamborghini – Nouveau (commander)
    # 030
    MPN: 002121786
    GOUJON
    PERNO DI RIF.X VOLANO MOT . FR
    depuis £18,94
    depuis £18,94
    GOUPILLE DE REFERENCE POUR MOTEUR ET EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 031
    MPN: 002127409
    DISQUE D'EMBRAYAGE
    DISCO FRIZ. CONTRE. RIF. PC 2790
    depuis £787,02
    depuis £787,02
    PLAQUE D'EMBRAYAGE Genuine Lamborghini – Nouveau (commander)
    # 032
    MPN: 002125561
    F. CUL DE ROUE
    COMPL. CORONA DENT.E VOLANO
    depuis £1 762,22
    depuis £1 762,22
    ASSEMBLAGE DE COURONNE ET VOLANT MOTEUR Genuine Lamborghini – Nouveau (commander)
    # 033
    MPN: 008101014
    BOULON
    Taureau. M10X20UNI5739/8G
    depuis £7,79
    depuis £7,79
    VIS M10X20 UNI 5739/8G Genuine Lamborghini – Nouveau (commander)
    # 034
    MPN: 008411005
    Rondelle
    RONDEL. A10, 5UNI1751
    depuis £0,52
    depuis £0,52
    Rondelle D.10.5 UNI 1751/F Genuine Lamborghini – Nouveau (commander)
    # 035
    MPN: 008100838
    BOULON
    TAUREAU .8X1 , 25X25 1 OK
    depuis £15,00
    depuis £15,00
    Cette pièce remplace le numéro de pièce BN-00368
    VIS SPÉCIALE M8X25 Genuine Lamborghini – Nouveau en stock
    # 036
    MPN: 006410811
    Rondelle DE BLOCAGE
    PIAST. TAUREAU. VOLANO
    Rondelle DE BLOCAGE Genuine Lamborghini – Nouveau (commander)
    # 037
    MPN: 008850806
    GOUJON
    GRAND 8X16 C40
    Remplacement
    Remplacement
    Genuine Lamborghini (n'est plus disponible à la commande)
    # 038
    MPN: 008614205
    ANNEAU EN V
    RASCHIAOLIO
    depuis £12,20
    depuis £12,20
    RACLEUR D'HUILE Genuine Lamborghini – Nouveau (commander)
