lamborghini lm002 (1988) système de carburant schéma des pièces

035 - Système de carburant

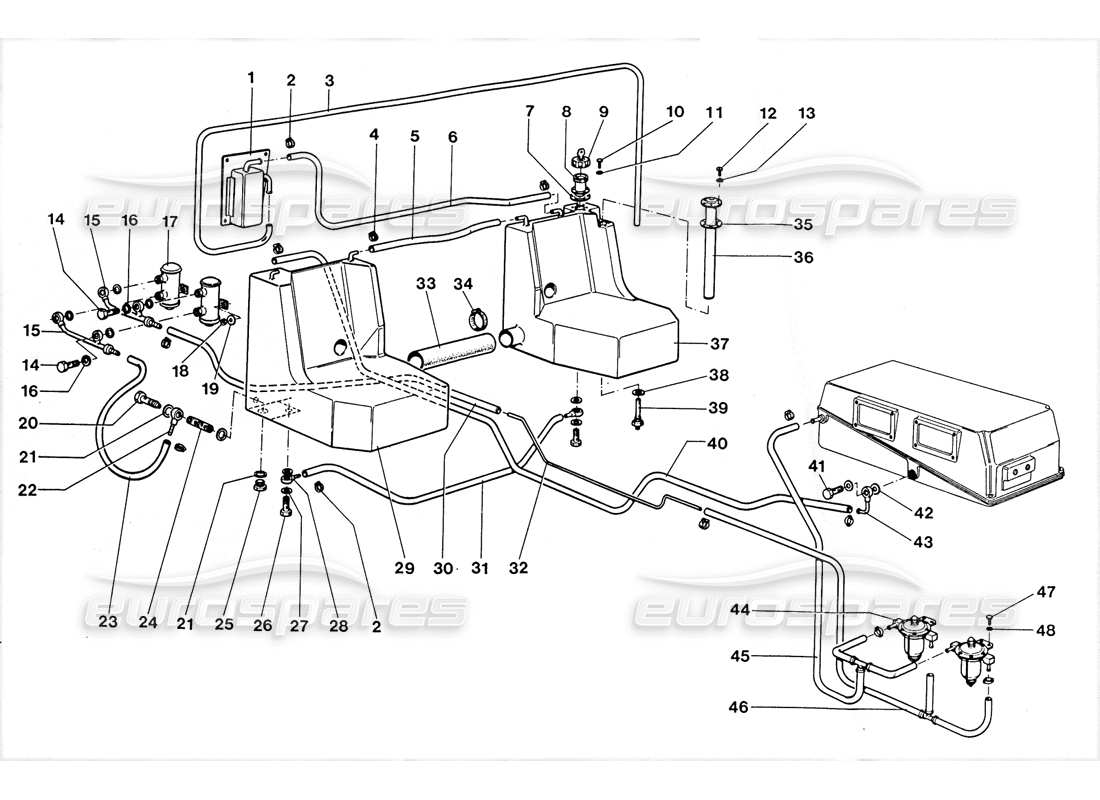

Lamborghini LM002 (1988) Fuel System Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Clé
Prix
# 001
MPN: 006226339
SÉPARATION DE CARBURANT
CUL. SÉPARATEUR CARBURANT
SÉPARATION DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 002
MPN: 008831524
SERRER
FASCETTE 15-24
Lamborghini PARTIE 008831524 Genuine Lamborghini – Nouveau (commander)
# 003
MPN: 006227245
TUYAU
TUBO SFIATO
TUYAU Genuine Lamborghini – Nouveau (commander)
# 004
MPN: 008832003
SERRER
FASCETTE 19-28
depuis £28,32
depuis £28,32
FASC.19-28 H.12 Genuine Lamborghini – Nouveau en stock
# 005
MPN: 006226042
TUYAU
COLLÈGE TUBO. SUPER.
TUYAU Genuine Lamborghini – Nouveau (commander)
# 006
MPN: 006228110
TUYAU
TUYAU D'ÉVENT VERS SÉPARATEUR
TUYAU Genuine Lamborghini – Nouveau (commander)
# 007
MPN: 006205360
joint
GUARN.REOST . BILLE. 3909460 1
depuis £34,62
depuis £34,62
JOINT GRADATEUR À FLOTTEUR Genuine Lamborghini – Nouveau (commander)
JOINT GRADATEUR À FLOTTEUR Eurospares Pièce approuvée - Nouveau en stock
# 008
MPN: 006211033
tuyau
BOCCHETT.SERB.BENZ. /C
depuis £207,44
depuis £207,44
REMPLISSAGE DU RÉSERVOIR DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 009
MPN: 006220985
Bouchon du réservoir d'essence
TAPPO SERB. BENZ. CON CHIAVE VS.
depuis £33,56
depuis £33,56
BOUCHON DE REMPLISSAGE DE CARBURANT ET CLÉ Genuine Lamborghini – Nouveau en stock
# 010
MPN: 008100402
BOULON
BULL.M4X16 UNI 5739-65A8G
depuis £0,52
depuis £0,52
VIS M4X16 UNI 5739/8G/Z Genuine Lamborghini – Nouveau en stock
# 011
MPN: 008410404
Rondelle DE BLOCAGE
ROND.EL.4 UNI 3704
depuis £0,78
depuis £0,78
RONDELLE Rondelle D.4.1 UNI370 4/Z Genuine Lamborghini – Nouveau en stock
# 012
MPN: 008100601
BOULON
BULL.M6X18 UNI 5739 BG
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 013
MPN: 008410603
Rondelle DE BLOCAGE
ROND.A6,4 UNI17S1 072
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 014
MPN: 001304211
VIS
VITE RACC.POMPA BENZ.
depuis £7,71
depuis £7,71
VIS DE RACCORD DE POMPE À ESSENCE Genuine Lamborghini – Nouveau en stock
# 015
MPN: 006227434
SYNDICAT
COMPL.RACC.SU POMPA LATO ASPIR
depuis £63,55
depuis £63,55
ENSEMBLE RACCORD DE POMPE CÔTÉ ADMISSION Genuine Lamborghini – Nouveau (commander)
# 016
MPN: 008401008
Rondelle
ROND.RAME 15X10X1
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 017
MPN: 001304213

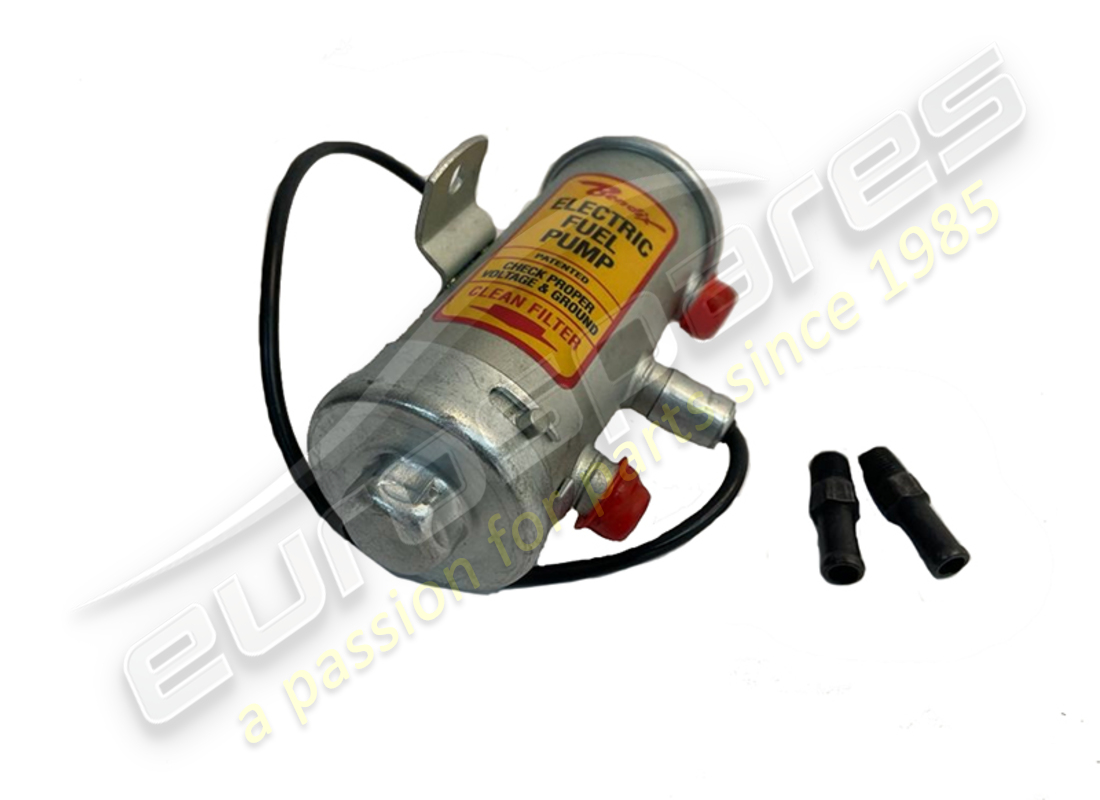

POMPE À CARBURANT
Utilisez 100245
depuis £295,00
depuis £295,00
POMPE À ESSENCE BENDIX Genuine Lamborghini – Nouveau (commander)
POMPE À CARBURANT Genuine Maserati Pièce – Nouveau (commander)
POMPE À ESSENCE BENDIX Eurospares Pièce approuvée - Nouveau en stock
# 018
MPN: 008200606
NOIX
DADO N/70/106M
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 019
MPN: 008400607
Rondelle
ROND. 6, 5X18X1 ,S
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 020
MPN: 006209551
TUBE
RACC. ASPIC. BENZ. /U
depuis £138,10
depuis £138,10
RACCORD D'ADMISSION DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 021
MPN: 008401819
Rondelle
RONDELLE
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 023
MPN: 006226038
TUYAU
TUBO ASPIR.
TUYAU Genuine Lamborghini – Nouveau (commander)
# 024
MPN: 006226525
FILTRE À CARBURANT
FILTRO BENZINE NEL SERBAT.
depuis £7,86
depuis £7,86
FILTRE À CARBURANT DU RÉSERVOIR Genuine Lamborghini – Nouveau (commander)
# 025
MPN: 008931804
CASQUETTE
TAPPO
depuis £14,44
depuis £14,44
PRISE Genuine Lamborghini – Nouveau (commander)
# 027
MPN: 008401425
Rondelle
RONDELLE
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
# 029
MPN: 006224705
RÉSERVOIR LM
SERBATOIO DX
depuis £1 450,17
depuis £1 450,17
Réservoir droit Genuine Lamborghini – Nouveau (commander)
# 030
MPN: 006226039
tuyau
TUBO
tuyau Genuine Lamborghini – Nouveau (commander)
# 031
MPN: 006226043
tuyau
COLL.TUBO. INF. SERBATOI
tuyau Genuine Lamborghini – Nouveau (commander)
# 032
MPN: 006225994
tuyau
TUBO X MAND.BENZ.DALLA POMPA A
depuis £21,18
depuis £21,18
TUYAU DE RETOUR DE CARBURANT POMPE/MOTEUR Genuine Lamborghini – Nouveau (commander)
# 033
MPN: 006224707
tuyau
COLLÈGE TUBO.
tuyau Genuine Lamborghini – Nouveau (commander)
# 034
MPN: 008835004
SERRER
CORDE FASCETTA. ABA 50-65
depuis £6,29
depuis £6,29
Cette pièce remplace le numéro de pièce 008830201
SERRER Genuine Lamborghini – Nouveau en stock
# 035
MPN: 006224710
ENVOYER LE JOINT
GUARNIZ.X TRASMETT.LIVELLO BEN
depuis £7,86
depuis £7,86
JOINT D'ÉMETTEUR DE LEVIER DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 036
MPN: 006224708
ENVOI DE NIVEAU
TRASM.LIV. BENZINE SUR SERBATOIO
depuis £471,35
depuis £471,35
TRANSMETTEUR LEVIER DE RÉSERVOIR DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 037
MPN: 006224706
RÉSERVOIR
SERBATOIO BENZINA SIN.LM
depuis £1 450,17
depuis £1 450,17
RÉSERVOIR DE CARBURANT Genuine Lamborghini – Nouveau (commander)
# 038
MPN: WHT003362
Rondelle
ROND.D. 12X22X1 ,5RAMÉ
depuis £0,95
depuis £0,95
Rondelle EN CUIVRE D.12X22X1.5 Genuine Lamborghini – Nouveau en stock
# 039
MPN: 006224709
NIVEAU DE CARBURANT
TRASMETT.RISERVA
depuis £236,79
depuis £236,79
ÉMETTEUR INVERSE Genuine Lamborghini – Nouveau (commander)
# 040
MPN: 006228109
tuyau
TUBO RACC.PRESA ARIA/SERB. DX
Lamborghini PARTIE 006228109 Genuine Lamborghini – Nouveau (commander)
# 041
MPN: 002021390
TUYAU
BOCCHETTONE X RACC . ORIENTER. AD A
depuis £16,77
depuis £16,77
RACCORD OCULAIRE RÉGLABLE Genuine Lamborghini – Nouveau (commander)
# 042
MPN: 008401231
Rondelle
RONDELLE
Lamborghini PARTIE 008401231 Genuine Lamborghini – Nouveau (commander)
# 043
MPN: 006225282
SYNDICAT
RACCORDO
SYNDICAT Genuine Lamborghini – Nouveau (commander)
# 044
MPN: 006224689
PRESSE. RÉG.
RÉGULATEUR DE PRESSION DE BENZIN
depuis £156,07
depuis £156,07
RÉGULATEUR DE PRESSION DE CARBURANT Genuine Lamborghini – Nouveau en stock
# 045
MPN: 006225309
TUYAU CUL.
COMPL.Tubi COLLEG. FILTRI BENZI
Lamborghini PARTIE 006225309 Genuine Lamborghini – Nouveau (commander)
# 046
MPN: 006225308
TUYAU CUL.
COMPL.Tubi COLLEG. FILTRI BENZI
Lamborghini PARTIE 006225308 Genuine Lamborghini – Nouveau (commander)
# 047
MPN: 008100621
BOULON
Taureau.M6X20 UNI 5739/55
depuis £1,11
depuis £1,11
VIS M6X20 UNI 5739/5S/Z Genuine Lamborghini – Nouveau en stock
# 048
MPN: WHT001197
Rondelle DE BLOCAGE
Rondelle de fer DIN 137/B
Remplacement
Remplacement
Genuine Lamborghini (n'est plus disponible à la commande)
