034 - Système électrique

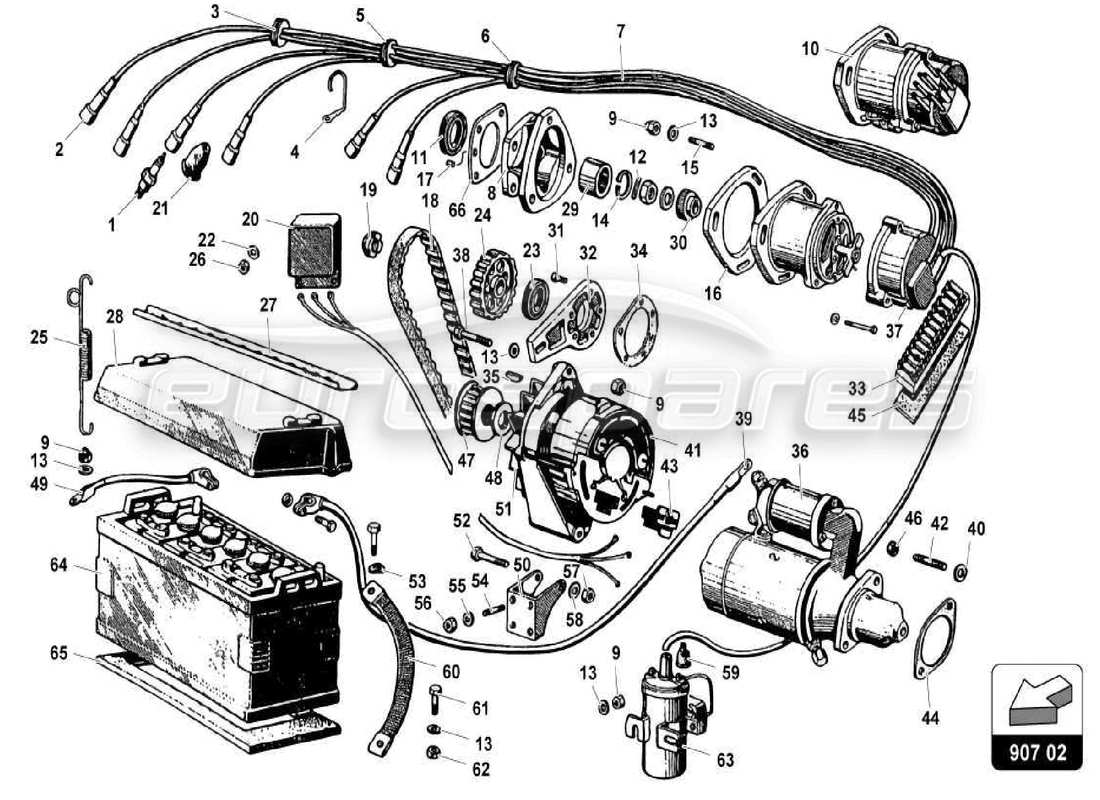

Lamborghini Miura P400S Electrical System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
008811403
BOUGIE D'ALLUMAGE
depuis
£35,87
depuis
£35,87
#
002
MPN:
001605393
CAPUCHON DE BOUGIE D'ALLUMAGE (GRUPPO MONTATO DAL MOTORE 30501)
depuis
£16,59
depuis
£16,59
#
002
MPN:
LHT001
JEU DE FILS HT
(valable pour un seul distributeur)
depuis
£425,00
depuis
£425,00
Cette pièce remplace le numéro de pièce 001608382
#
003
MPN:
001601566
2 OEILLET DE BOUGIE D'ALLUMAGE
depuis
£42,33
depuis
£42,33
#
004
MPN:
001604421
ASSEMBLAGE DE CROCHET
depuis
£129,70
depuis
£129,70
#
005
MPN:
001601565
4 OEILLET DE BOUGIE D'ALLUMAGE
depuis
£35,80
depuis
£35,80
#
006
MPN:
001601564
6 OEILLET DE BOUGIE D'ALLUMAGE
depuis
£28,49
depuis
£28,49
#
008
MPN:
001604243
SUPPORT DISTRIBUTEUR
#
009
MPN:
008200804
NOIX
depuis
£0,67
depuis
£0,67
#
010
MPN:
001602984
MM S85 DISTRIBUTEUR CA (GRUPPO MONTATO FINO AL MOTORE 2678)
#
010
MPN:
001606091
(GRUPPO MONTATO DAL MOTORE 2679)
#
011
MPN:
008613502
JOINT D'HUILE 35X47X7 MM
depuis
£6,19
depuis
£6,19
#
012
MPN:
008820201
PIN SPLIT 1.8X15 UNI 1336A
depuis
£4,11
depuis
£4,11
#
013
MPN:
008400801
Rondelle 18X8.4X2.5/8G/ZD
Remplacement
Remplacement
#
014
MPN:
008573202
JOINT TORIQUE I 30 UNI 3654
depuis
£3,48
depuis
£3,48
#
015
MPN:
008300835
GOUJON M8X30 UNI 5909 8G Z
#
016
MPN:
001600371
CALE DE MONTAGE DU DISTRIBUTEUR
depuis
£50,17
depuis
£50,17
#
017
MPN:
008850608
PIN DE RÉFÉRENCE 6X10 UNI 1707
depuis
£0,64
depuis
£0,64
#
018
MPN:
001604451
COURROIE D'ENTRAÎNEMENT D'ALTERNATEUR
depuis
£36,75
depuis
£36,75
#
019
MPN:
008251501
M15X1X24 ECROU AUTOBLOQUANT
Remplacement
Remplacement
#
020
MPN:
001601337
BOITE RELAIS
#
021
MPN:
001605218
RONDELLE EN CAOUTCHOUC DE Rondelle D'ALLUMAGE
depuis
£53,09
depuis
£53,09
#
022
MPN:
008400606
Rondelle 12.5X6.4X1.6 UNI 6592/5 S/Z
Remplacement
Remplacement
#
023
MPN:
008612202
JOINT D'HUILE 22X40X7 MM
depuis
£4,40
depuis
£4,40
#
024
MPN:
001604450
POULIE D'ENTRAÎNEMENT D'ALTERNATEUR
depuis
£426,16
depuis
£426,16
#
025
MPN:
001603792
ANNEAU
depuis
£92,52
depuis
£92,52
#
026
MPN:
008200606
NOIX
Remplacement
Remplacement
#
027
MPN:
001603794
TRAVERSE DE BATTERIE
depuis
£46,68
depuis
£46,68
#
028
MPN:
001603791
COUVERCLE DE BATTERIE
depuis
£259,40
depuis
£259,40
#
029
MPN:
001604733
BUISSON
#
030
MPN:
001604869
PRISE DE FORCE DISTRIBUTEUR
depuis
£24,26
depuis
£24,26
#
031
MPN:
008700614
VIS M6X16 UNI 5931/8G/ZD
Remplacement
Remplacement
#
032
MPN:
001505254
PLAQUE
#
034
MPN:
001700391
JOINT DE POMPE DE REFROIDISSEMENT
depuis
£7,38
depuis
£7,38
#
035
MPN:
008860401
ONGLET 4X4X12
depuis
£17,77
depuis
£17,77
#
036
MPN:
001604334
DÉMARREUR MIURA
depuis
£1 202,57
depuis
£1 202,57
#
036
MPN:
001606590
(GRUPPO MONTATO DAL MOTORE 30501)
depuis
£981,37
depuis
£981,37
#
037
MPN:
001604509
BOUCHON DE DISTRIBUTEUR (DISTRIBUTEUR DOUBLE)
depuis
£131,25
depuis
£131,25
#
038
MPN:
008100842
VIS M8X45 UNI 5737/8G
depuis
£1,08
depuis
£1,08
#
039
MPN:
001603304
FIL DE BATTERIE DE DÉMARREUR
#
040
MPN:
008411206
ANNEAU À PRESSION A 12 UNI 1751
depuis
£1,71
depuis
£1,71
#
041
MPN:
001605255
Alternateur
depuis
£490,25
depuis
£490,25
#
042
MPN:
008301216
GOUJON DE DÉMARREUR (GRUPPO MONTATO DAL MOTORE 30501)
depuis
£12,90
depuis
£12,90
#
042
MPN:
BN-04181
-
#
043
MPN:
001602565
GAINE DU GOUVERNEUR
depuis
£95,98
depuis
£95,98
#
044
MPN:
001602541
JOINT DE DEMARREUR
depuis
£4,67
depuis
£4,67
#
045
MPN:
001605282
CALE ISOLANTE POUR BOITE A FUSIBLES
#
046
MPN:
008201213
12 'UNI 210 8G' ÉCROU (GRUPPO MONTATO DAL MOTORE 30501)
depuis
£3,36
depuis
£3,36
#
047
MPN:
001604449
POULIE DE VENTILATEUR D'ALTERNATEUR
depuis
£137,04
depuis
£137,04
#
048
MPN:
001505256
-
#
049
MPN:
001604746
FIL NÉGATIF DE LA BATTERIE
depuis
£51,25
depuis
£51,25
#
050
MPN:
001604220
SUPPORT INFÉRIEUR D'ALTERNATEUR
depuis
£1 218,80
depuis
£1 218,80
#
051
MPN:
004504748
VENTILATEUR
depuis
£69,01
depuis
£69,01
#
052
MPN:
008101023
VIS M10X90 UNI 5737/8G
#
053
MPN:
008410805
ANNEAU À PRESSION 8.4X15X0.8DIN137/B
Remplacement
Remplacement
#
054
MPN:
008300822
GOUJON M8X18 UNI 5911 8G Z
Remplacement
Remplacement
#
055
MPN:
008410805
ANNEAU À PRESSION 8.4X15X0.8DIN137/B
Remplacement
Remplacement
#
056
MPN:
008200806
M8 'UNI 5588/8G/Z' ; NOIX
Remplacement
Remplacement
#
057
MPN:
008201008
NOIX
depuis
£0,57
depuis
£0,57
#
058
MPN:
008401006
Rondelle 22X10.5X2.5 UNI 1734/5S /Z
depuis
£0,54
depuis
£0,54
#
059
MPN:
001605394
TUYAU DE FILS DE BOUGIE D'ALLUMAGE
depuis
£3,90
depuis
£3,90
#
060
MPN:
001604328
FIL DE MASSE MOTEUR/CHÂSSIS/TUYAU D'ÉCHAPPEMENT
Remplacement
Remplacement
#
061
MPN:
008100830
VIS M8X20 UNI 5739/8G/Z
depuis
£0,54
depuis
£0,54
#
062
MPN:
008200809
M8 ÉCROU AUTOBLOQUANT
Remplacement
Remplacement
#
063
MPN:
001601335
BOBINE
depuis
£88,19
depuis
£88,19
#
064
MPN:
001603790
Batterie
#
065
MPN:
001604329
ISOLATION DE BATTERIE MIURA
depuis
£32,04
depuis
£32,04
#
066
MPN:
001104915
JOINT DE COUVERCLE ARRIÈRE DE CAME
depuis
£3,22
depuis
£3,22
Cette pièce remplace le numéro de pièce 001100286
