131.03.00 - Système d'air secondaire

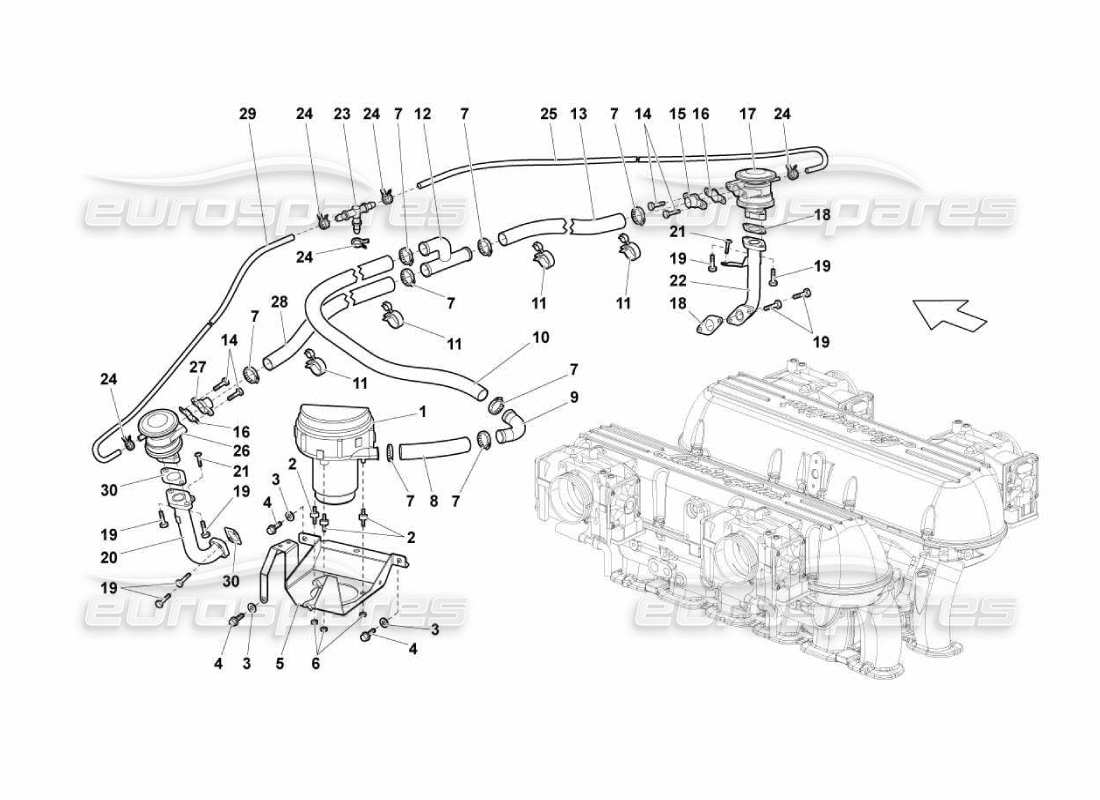

Lamborghini Murcielago LP670 Secondary Air System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 078906601F
POMPE
depuis £254,74
depuis £254,74
# 002
MPN: 400972081C
SOUTIEN FLEXIBLE
depuis £11,60
depuis £11,60
# 003
MPN: WHT002961
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 008400607
# 004
MPN: N10718801
VIS M6X16
depuis £0,48
depuis £0,48
# 005
MPN: 410906613B
support
depuis £15,75
depuis £15,75
# 006
MPN: N1508213
ÉCROU M6
Remplacement
Remplacement
# 007
MPN: N10255601
SERRER
depuis £0,91
depuis £0,91
# 008
MPN: 07M131371A
TUYAU
depuis £545,16
depuis £545,16
# 009
MPN: 07M131163
CONNECTEUR
depuis £27,65
depuis £27,65
# 010
MPN: 07M131149B
TUYAU
depuis £377,68
depuis £377,68
# 011
MPN: N10291602
SERRER
depuis £4,18
depuis £4,18
# 012
MPN: 07M131598
CONNECTEUR
depuis £97,26
depuis £97,26
# 013
MPN: 07M131611C
TUYAU (GAUCHE)
depuis £461,42
depuis £461,42
# 014
MPN: N10524202
VIS M6X16
depuis £0,78
depuis £0,78
# 015
MPN: 07L131585
RACCORD DE TUYAU (GAUCHE)
depuis £63,32
depuis £63,32
# 016
MPN: 07L131358
joint
depuis £30,23
depuis £30,23
# 017
MPN: 078131102N
VANNE PNEUMATIQUE (GAUCHE)
depuis £110,77
depuis £110,77
# 018
MPN: 07M131354
JOINT (GAUCHE)
depuis £8,12
depuis £8,12
# 019
MPN: N10338903
VIS M6X16
depuis £0,48
depuis £0,48
# 020
MPN: 07M131584A
TUYAU DROIT
depuis £1 090,31
depuis £1 090,31
# 021
MPN: N90638102
VIS M6X12
depuis £0,64
depuis £0,64
# 022
MPN: 07M131583A
TUYAU GAUCHE
depuis £109,03
depuis £109,03
# 023
MPN: 07L133579
CONNECTEUR
depuis £2,76
depuis £2,76
Cette pièce remplace le numéro de pièce 009420209 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 400127217
SERRER
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 008830128
# 025
MPN: 07M131145A
TUYAU
depuis £17,05
depuis £17,05
# 026
MPN: 078131102N
VANNE PNEUMATIQUE (DROITE)
depuis £110,77
depuis £110,77
# 027
MPN: 07L131585
RACCORD DE TUYAU (À DROITE)
depuis £63,32
depuis £63,32
# 028
MPN: 07M131611C
TUYAU (À DROITE)
depuis £461,42
depuis £461,42
# 029
MPN: 07M131145A
TUYAU
depuis £17,05
depuis £17,05
# 030
MPN: 07M131354
JOINT (DROITE)
depuis £8,12
depuis £8,12
