131.02.00 - LIGNE DE VIDE

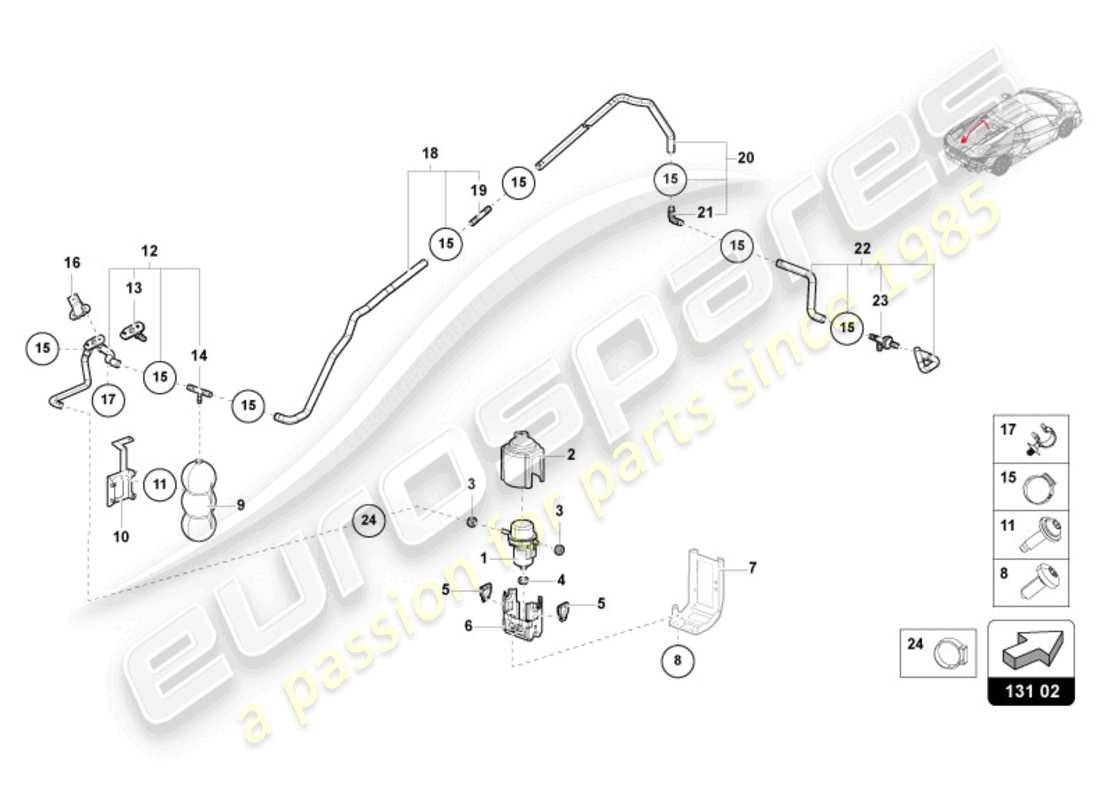

Lamborghini Revuelto Coupe (2024) VACUUM LINE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
8E0927317K
POMPE À VIDE ÉLECTRIQUE POUR FREIN
depuis
£159,52
depuis
£159,52
#
002
MPN:
470611357
COUVERTURE
depuis
£14,27
depuis
£14,27
#
003
MPN:
8E0614177B
TAMPON D'ARRÊT
depuis
£2,38
depuis
£2,38
#
004
MPN:
8E0614177A
TAMPON D'ARRÊT
depuis
£2,44
depuis
£2,44
#
005
MPN:
4B0614145
AGRAFE
depuis
£0,47
depuis
£0,47
#
006
MPN:
47B614143
support
depuis
£130,02
depuis
£130,02
#
007
-
support
VOIR ILLUSTRATION : 805.03
#
008
MPN:
N91096701
BOULON À TÊTE HEXAGONALE OVALE À CHC
M6X16
depuis
£0,78
depuis
£0,78
#
009
MPN:
420131541
RÉSERVOIR À VIDE
depuis
£21,02
depuis
£21,02
#
010
MPN:
47B131429
support
depuis
£31,51
depuis
£31,51
#
011
MPN:
N90939303
BOULON À TÊTE OVALE À DOUILLE HEXAGONALE (COMBI), AUTOBLOQUANT
M5X20
depuis
£1,37
depuis
£1,37
#
012
MPN:
47B131385
LIGNE DE VIDE
depuis
£92,83
depuis
£92,83
#
013
-
TUYAU AVEC CLAPET ANTI-RETOUR
RÉFÉRENCE DE COMMANDE 12
#
014
-
CONNECTEUR DE TUYAU
NON DISPONIBLE SÉPARÉMENT - COMMANDE RÉF 13
#

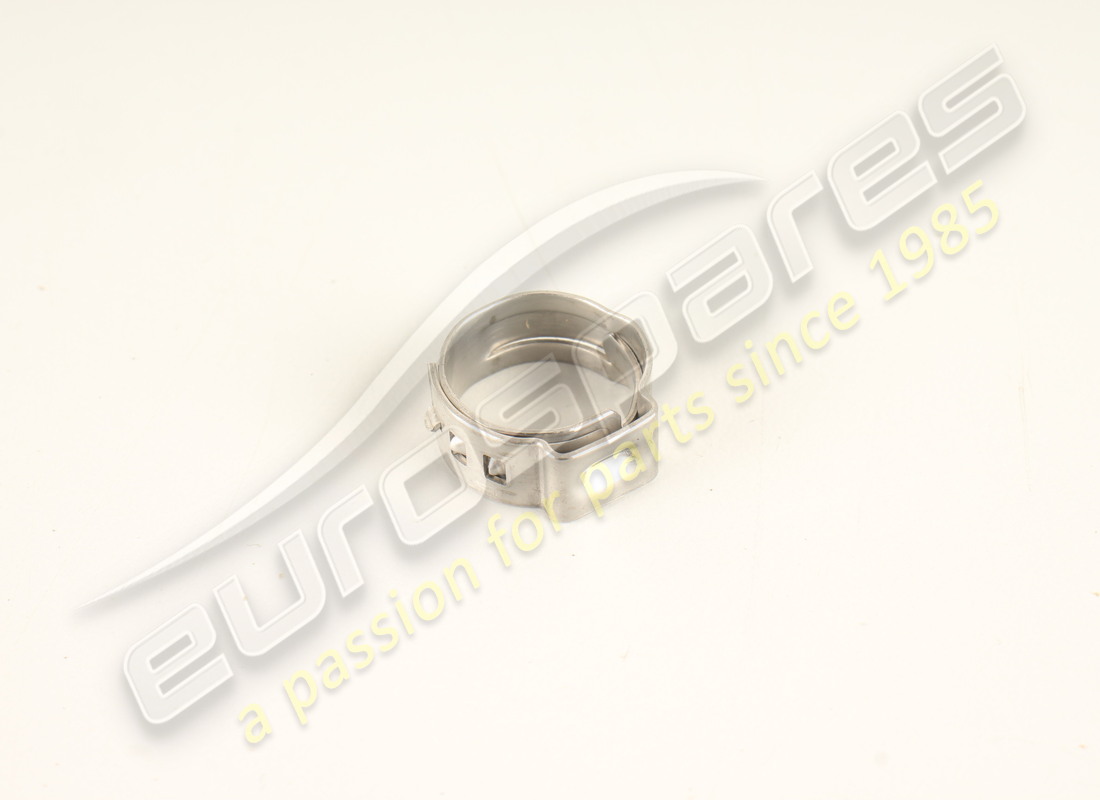

015
MPN:
N10201901
SERRER
22,6X7X0,60
depuis
£1,41
depuis
£1,41
#
016
MPN:
03C906051F
CAPTEUR DE PRESSION
depuis
£74,06
depuis
£74,06
#
017
MPN:
N10515801
AGRAFE
A01-18XC13-6,5
depuis
£2,06
depuis
£2,06
#
018
MPN:
47B131375
LIGNE DE VIDE
depuis
£37,78
depuis
£37,78
#
019
-
CONNECTEUR DE TUYAU
NON DISPONIBLE SÉPARÉMENT - COMMANDE RÉF 18
#
020
MPN:
47B131373
TUYAU D'ASPIRATION
depuis
£44,57
depuis
£44,57
#
021
-
CONNECTEUR DE TUYAU
NON DISPONIBLE SÉPARÉMENT - COMMANDE RÉF 20
#
022
MPN:
47B131371
tuyau
depuis
£67,35
depuis
£67,35
#
023
-
TUYAU AVEC CLAPET ANTI-RETOUR
RÉFÉRENCE DE COMMANDE 22
#
024
MPN:
N10098001
SERRER
18,5X7X0,6
depuis
£1,69
depuis
£1,69
