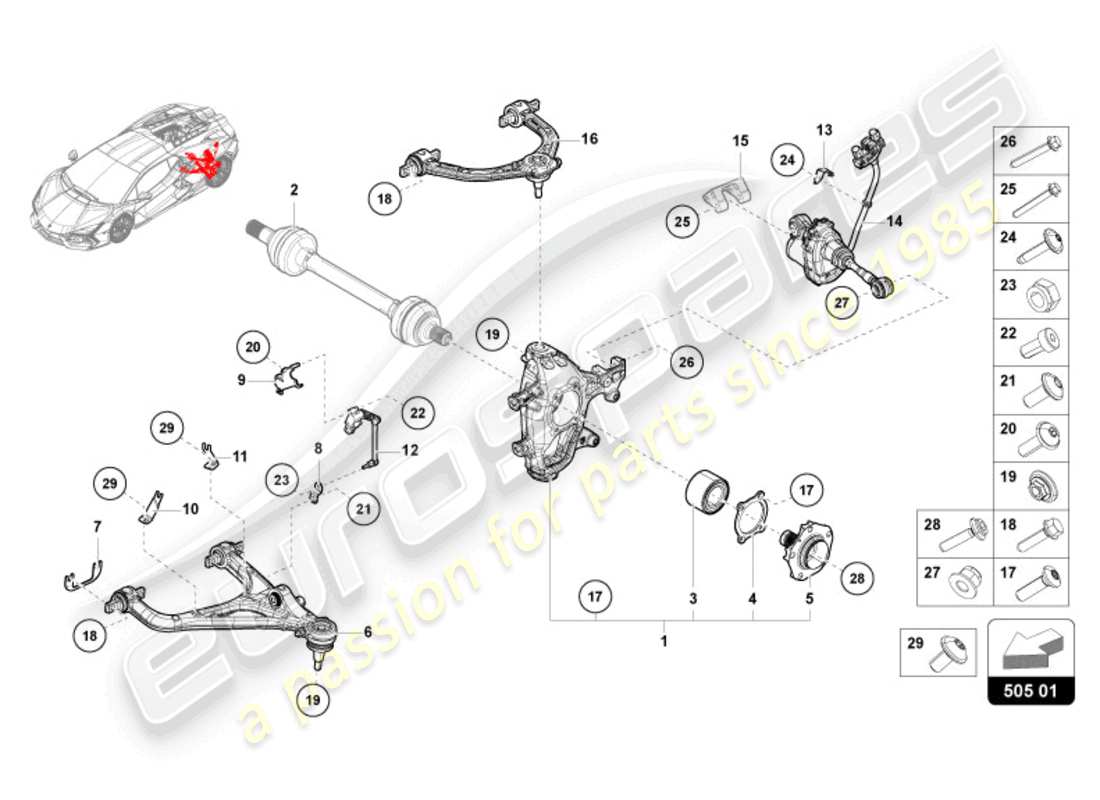

505.01.00 - Essieu arrière
Lamborghini Revuelto Coupe (2024) REAR AXLE Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 47B505431A
support de roue
ARRIÈRE GAUCHE
depuis £3 032,59
depuis £3 032,59
# 001
MPN: 47B505432A
support de roue
ARRIÈRE DROIT
depuis £3 032,59
depuis £3 032,59
# 002
-
ARBRE DE TRANSMISSION
VOIR ILLUSTRATION : 501.01-LEFT
# 002
-
ARBRE DE TRANSMISSION
VOIR ILLUSTRATION : 501.01-RIGHT
# 003
MPN: 971407621B
ROULEMENT À BILLES ANGULAIRE
arrière
depuis £102,91
depuis £102,91
# 004
MPN: 47B501375
PLAQUE
arrière
depuis £139,91
depuis £139,91
# 005
MPN: 47B501652
PIÈCES D'ASSEMBLAGE DE MOYEU POUR ACCOUPLEMENT
arrière
depuis £625,33
depuis £625,33
# 006
MPN: 47B505311
bras de suspension, complet
SOUS
depuis £1 745,14
depuis £1 745,14
# 007
MPN: 4S0407203C
PLAQUE D'ÉQUILIBRAGE
1MM
depuis £5,05
depuis £5,05
# 007
MPN: 4S0407203D
PLAQUE D'ÉQUILIBRAGE
2MM
depuis £5,05
depuis £5,05
# 007
MPN: 4S0407203E
PLAQUE D'ÉQUILIBRAGE
3MM
depuis £5,05
depuis £5,05
# 007
MPN: 4S0407203G
PLAQUE D'ÉQUILIBRAGE
0,5MM
depuis £5,05
depuis £5,05
# 007
MPN: 4S0407203H
PLAQUE D'ÉQUILIBRAGE
1,5MM
depuis £6,37
depuis £6,37
# 008
MPN: 47B941287C
support
depuis £16,51
depuis £16,51
# 009
MPN: 47B941453
support
GAUCHE
depuis £28,24
depuis £28,24
# 009
MPN: 47B941454
support
DROITE
depuis £27,98
depuis £27,98
# 010
MPN: 47B611841
support
GAUCHE
depuis £43,65
depuis £43,65
# 010
MPN: 47B611842
support
DROITE
depuis £43,65
depuis £43,65
# 011
MPN: 47B611845
support
GAUCHE
depuis £52,37
depuis £52,37
# 011
MPN: 47B611846
support
DROITE
depuis £52,37
depuis £52,37
# 012
MPN: 470941273A
CAPTEUR DE POSITION
depuis £41,03
depuis £41,03
# 013
MPN: 47B599511
support
depuis £16,00
depuis £16,00
# 014
MPN: 47B501397A
ACTIONNEUR
GAUCHE
depuis £5 868,46
depuis £5 868,46
# 014
MPN: 47B501398A
ACTIONNEUR
DROITE
depuis £5 868,46
depuis £5 868,46
# 015
-
ACTIONNEUR
VOIR ILLUSTRATION : 805.02
# 016
MPN: 47B505323
bras de suspension, complet
SUPÉRIEUR
depuis £1 565,52
depuis £1 565,52
# 017
MPN: WHT011216
VIS À VIS
depuis £13,16
depuis £13,16
# 018
MPN: N10728502
BOULON À COLLIER HEXAGONAL
M10X40
depuis £1,78
depuis £1,78
# 019
MPN: WHT004898
ÉCROU À COLLIER HEXAGONAL AUTOBLOQUANT
M14X1,5
depuis £4,11
depuis £4,11
# 020
MPN: N10714801
BOULON À TÊTE HEXAGONALE OVALE À CHC
M6X18
depuis £0,47
depuis £0,47
# 021
MPN: N91055501
BOULON À TÊTE HEXAGONALE OVALE À CHC
M5X12
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce N10459201 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: N10434301
BOULON À TÊTE DOUILLE
M5X10 N 104 343 FQA-TEIL
depuis £0,47
depuis £0,47
# 023
MPN: N01118312
ÉCROU HEXAGONAL AUTOBLOQUANT
M6
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 008200606
# 024
MPN: N91207701
VIS À BRIDE DE LENTILLE TORX
M5X25
depuis £0,47
depuis £0,47
# 025
MPN: N10628301
BOULON À COLLIER HEXAGONAL
M12X1,5X90
depuis £3,13
depuis £3,13
# 026
MPN: N10640501
BOULON,À TETE SIX PANS.AVEC.AVEC ÉPAULE.(COMBI)
depuis £3,90
depuis £3,90
# 027
MPN: N10106403
ÉCROU À COLLIER HEXAGONAL AUTOBLOQUANT
M12X1,5
depuis £1,03
depuis £1,03
# 028
MPN: 4B0407643A
BOULON À ÉPAULE
M16X1,5X72
depuis £5,90
depuis £5,90
# 029
MPN: N10406505
BOULON À TÊTE HEXAGONALE OVALE À CHC
M6X12
depuis £0,58
depuis £0,58
# 030
MPN: 47B898051
KIT DE RÉPARATION
DOUILLE EN CAOUTCHOUC
# 031
MPN: 47B898010
KIT DE RÉPARATION
