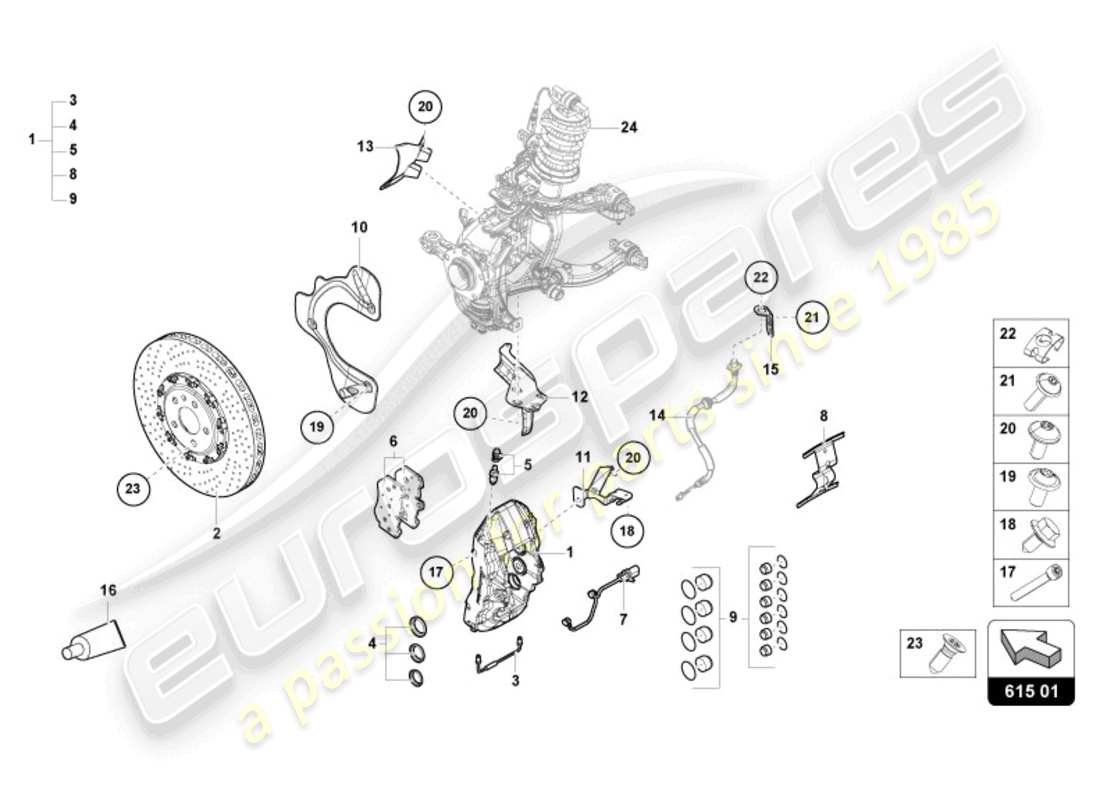

615.01.00 - FREIN AVANT À ETRIER FIXE
Lamborghini Revuelto Coupe (2024) FIXED-CALLIPER BRAKE FRONT Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 47B615107K
BOÎTIER D'ÉTRIER DE FREIN
NOIR-GAUCHE NOIR
depuis £2 972,68
depuis £2 972,68
# 001
MPN: 47B615107L
BOÎTIER D'ÉTRIER DE FREIN
GIALLO BELENUS-GAUCHE JAUNE
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615107M
BOÎTIER D'ÉTRIER DE FREIN
ROSSO MARS-GAUCHE ROUGE
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615107N
BOÎTIER D'ÉTRIER DE FREIN
VERDE SELVANS-GAUCHE SELVANS VERT
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615107P
BOÎTIER D'ÉTRIER DE FREIN
ARGENT-GAUCHE ARGENT
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615107Q
BOÎTIER D'ÉTRIER DE FREIN
ARANCIO XANTO-ORANGE GAUCHE
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615107R
BOÎTIER D'ÉTRIER DE FREIN
NOIR BRILLANT-GAUCHE NOIR BRILLANT
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615107S
BOÎTIER D'ÉTRIER DE FREIN
VERDE SCANDALE-GAUCHE SCANDALE VERT
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615108K
BOÎTIER D'ÉTRIER DE FREIN
NOIR-DROITE NOIR
depuis £2 972,68
depuis £2 972,68
# 001
MPN: 47B615108L
BOÎTIER D'ÉTRIER DE FREIN
GIALLO BELENUS-DROITE JAUNE
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615108M
BOÎTIER D'ÉTRIER DE FREIN
ROSSO MARS-DROITE ROUGE
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615108N
BOÎTIER D'ÉTRIER DE FREIN
VERDE SELVANS-DROITE SELVANS VERT
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615108P
BOÎTIER D'ÉTRIER DE FREIN
ARGENT-DROIT ARGENT
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615108Q
BOÎTIER D'ÉTRIER DE FREIN
ARANCIO XANTO-DROITE ORANGE
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615108R
BOÎTIER D'ÉTRIER DE FREIN
NOIR BRILLANT-DROITE NOIR BRILLANT
depuis £3 763,99
depuis £3 763,99
# 001
MPN: 47B615108S
BOÎTIER D'ÉTRIER DE FREIN
VERDE SCANDALE-DROITE SCANDALE VERT
depuis £3 763,99
depuis £3 763,99
# 002
MPN: 47B615301
DISQUE DE FREIN EN CÉRAMIQUE (VENTILÉ)
GAUCHE
depuis £8 165,28
depuis £8 165,28
# 002
MPN: 47B615302
DISQUE DE FREIN EN CÉRAMIQUE (VENTILÉ)
DROITE
depuis £8 165,28
depuis £8 165,28
# 003
MPN: 47B698307
TUYAU DE FREIN
GAUCHE
depuis £53,21
depuis £53,21
# 003
MPN: 47B698308
TUYAU DE FREIN
DROITE
depuis £53,21
depuis £53,21
# 004
MPN: 47B698507
JEU DE JOINTS POUR BOÎTIER D'ÉTRIER DE FREIN
depuis £198,05
depuis £198,05
# 005
MPN: 8A0615273
1 ENSEMBLE DE VANNES DE PURGE AVEC BOUCHON ANTI-POUSSIÈRE
depuis £9,05
depuis £9,05
# 006
MPN: 47B698151
1 JEU DE PLAQUETTES DE FREIN POUR FREIN À DISQUE
depuis £2 892,90
depuis £2 892,90
# 007
MPN: 9P1907637B

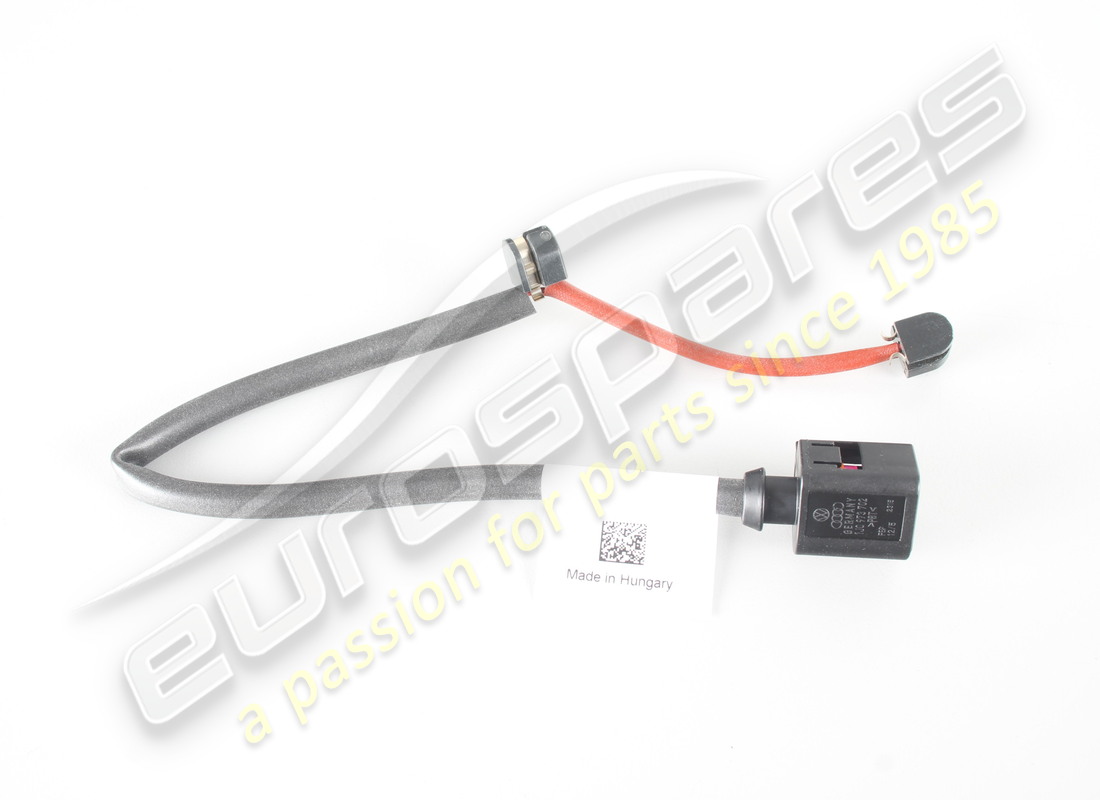

FIL ÉMETTEUR (INDICATEUR D'USURE DES PLAQUETTES)
depuis £26,79
depuis £26,79
# 008
MPN: 47B698135A
1 JEU DE RESSORTS
depuis £93,24
depuis £93,24
# 009
MPN: 47B698010
1 ENSEMBLE : CHEMISE DE CYLINDRE AVEC PISTONS ET SEGMENTS DE PISTON
depuis £769,94
depuis £769,94
# 010
MPN: 47B615311
COUVERTURE
GAUCHE
depuis £57,56
depuis £57,56
# 010
MPN: 47B615312
COUVERTURE
DROITE
depuis £57,56
depuis £57,56
# 011
MPN: 47B611793
support
GAUCHE
depuis £105,23
depuis £105,23
# 011
MPN: 47B611794
support
DROITE
depuis £105,23
depuis £105,23
# 012
MPN: 47B615161A
DÉFLECTEUR D'AIR CHAUD
GAUCHE
depuis £44,27
depuis £44,27
# 012
MPN: 47B615162A
DÉFLECTEUR D'AIR CHAUD
DROITE
depuis £44,27
depuis £44,27
# 013
MPN: 47B615159A
DÉFLECTEUR D'AIR CHAUD
GAUCHE
depuis £24,86
depuis £24,86
# 013
MPN: 47B615160A
DÉFLECTEUR D'AIR CHAUD
DROITE
depuis £24,86
depuis £24,86
# 014
-
TUYAU DE FREIN
VOIR ILLUSTATION : 611.01
# 015
MPN: 47B611799
support
GAUCHE
depuis £18,51
depuis £18,51
# 015
MPN: 47B611800
support
DROITE
depuis £18,51
depuis £18,51
# 016
MPN: 47B698705
GRAISSE
depuis £61,32
depuis £61,32
# 017
MPN: WHT007585
BOULON À TÊTE DOUILLE
depuis £1,34
depuis £1,34
# 018
MPN: N91079301
BOULON À COLLIER HEXAGONAL
M8X16
depuis £0,62
depuis £0,62
# 019
MPN: N10406504
BOULON À TÊTE HEXAGONALE OVALE À CHC
M6X12
depuis £0,78
depuis £0,78
# 020
MPN: N10741402
BOULON À TÊTE PLATE À DOUILLE HEXAGONALE
M6X14
depuis £0,62
depuis £0,62
# 021
MPN: N10714801
BOULON À TÊTE HEXAGONALE OVALE À CHC
M6X18
depuis £0,47
depuis £0,47
# 022
MPN: 8K0611715
RESSORT DE RETENUE
depuis £0,55
depuis £0,55
# 023
MPN: N10648301
BOULON FRAISÉ À DOUILLE HEXAGONALE
M6X16
depuis £0,62
depuis £0,62
# 024
-
BOÎTIER DE ROULEMENT DE ROUE
VOIR ILLUSTATION : 407.01
