maserati 3200 gt/gta/assetto corsa lubrification turbo schéma des pièces

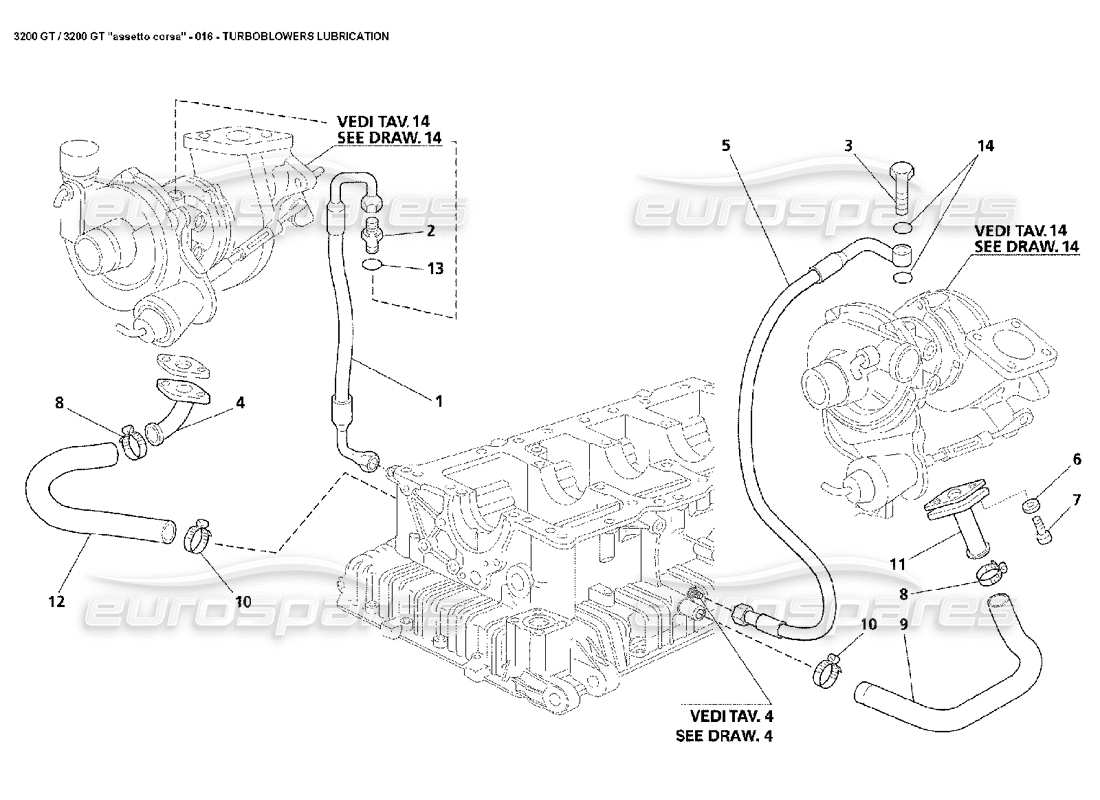

016 - Lubrification turbo

Maserati 3200 GT/GTA/Assetto Corsa Turbo Lubrication Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
                              #
                              Numéro d'article
                              Description
                              Clé
                              Prix
                              # 001
                              MPN: 479949203
                              TUBE D'ALIMENTATION D'HUILE SUR TURBO DROIT
                              depuis £65,86
                              depuis £65,86
                              CONDUITE DE LIVRAISON D'HUILE Genuine Maserati Pièce – Nouveau (commander)
                              # 002
                              MPN: 585412600
                              SYNDICAT
                              depuis £3,08
                              depuis £3,08
                              RACCORD À VIS M.10X1.5 Genuine Maserati Pièce – Nouveau (commander)
                              # 003
                              MPN: 578363700
                              VIS
                              depuis £14,11
                              depuis £14,11
                              VIS UNION POUR TURBO GAUCHE Genuine Maserati Pièce – Nouveau en stock
                              # 004
                              MPN: 578366800
                              BRIDE DE DÉCHARGE D'HUILE TURBO DROITE
                              depuis £16,28
                              depuis £16,28
                              TUYAU D'ÉCHAPPEMENT DE DROIT TURBO A Genuine Maserati Pièce – Nouveau (commander)
                              # 005
                              MPN: 578949100
                              TUBE DE DISTRIBUTION D'HUILE AU TURBO GAUCHE
                              depuis £100,75
                              depuis £100,75
                              TUYAU D'ALIMENTATION D'HUILE TURBO Genuine Maserati Pièce – Nouveau (commander)
                              # 006
                              MPN: 12604279
                              Rondelle DE RETENUE
                              depuis £0,53
                              depuis £0,53
                              RONDELLE Rondelle Genuine Maserati Pièce – Nouveau (commander)
                              Genuine Ferrari Pièce (n'est plus disponible à la commande)
                              # 007
                              MPN: 14305721
                              VIS
                              depuis £1,46
                              depuis £1,46
                              VIS Genuine Maserati Pièce – Nouveau en stock
                              Genuine Ferrari Pièce (n'est plus disponible à la commande)
                              # 008
                              MPN: 312020410
                              SERRER
                              depuis £2,27
                              depuis £2,27
                              VISA À PINCE CV250 Genuine Maserati Pièce – Nouveau en stock
                              # 009
                              MPN: 452364402
                              TUBE DE DÉCHARGE D'HUILE DU TURBO SOUFFLANT GAUCHE
                              depuis £72,71
                              depuis £72,71
                              Cette pièce remplace le numéro de pièce 312020105
                              TUYAU DE VIDANGE D'HUILE DU TURBO GAUCHE Genuine Maserati Pièce – Nouveau en stock
                              # 010
                              MPN: 77520
                              SERRER
                              depuis £2,48
                              depuis £2,48
                              PINCE TP.24/9 ZY Genuine Maserati Pièce – Nouveau (commander)
                              # 011
                              MPN: 467364100
                              BRIDE DE DÉCHARGE D'HUILE TURBO LH
                              depuis £20,94
                              depuis £20,94
                              UNION DE VIDANGE HUILE TURBO GAUCHE COMPLETE Genuine Maserati Pièce – Nouveau (commander)
                              # 012
                              MPN: 467364300
                              TUBE DE DÉCHARGE D'HUILE DU TURBO SOUFFLANT GAUCHE
                              depuis £62,32
                              depuis £62,32
                              Cette pièce remplace le numéro de pièce 312020408
                              TUYAU DE VIDANGE D'HUILE DE RH TU Genuine Maserati Pièce – Nouveau en stock
                              # 013
                              MPN: 10298360
                              joint
                              depuis £0,53
                              depuis £0,53
                              JOINT 10- 16X 1 Genuine Maserati Pièce – Nouveau en stock
                              joint Genuine Ferrari Pièce – Nouveau en stock
                              # 014
                              MPN: 14453381
                              joint
                              depuis £0,78
                              depuis £0,78
                              JOINT TORIQUE D. 15.60X1 Genuine Maserati Pièce – Nouveau en stock
                              ORGASIN. Genuine Ferrari Pièce – Nouveau en stock
