004 - Transmission 4 Vitesses

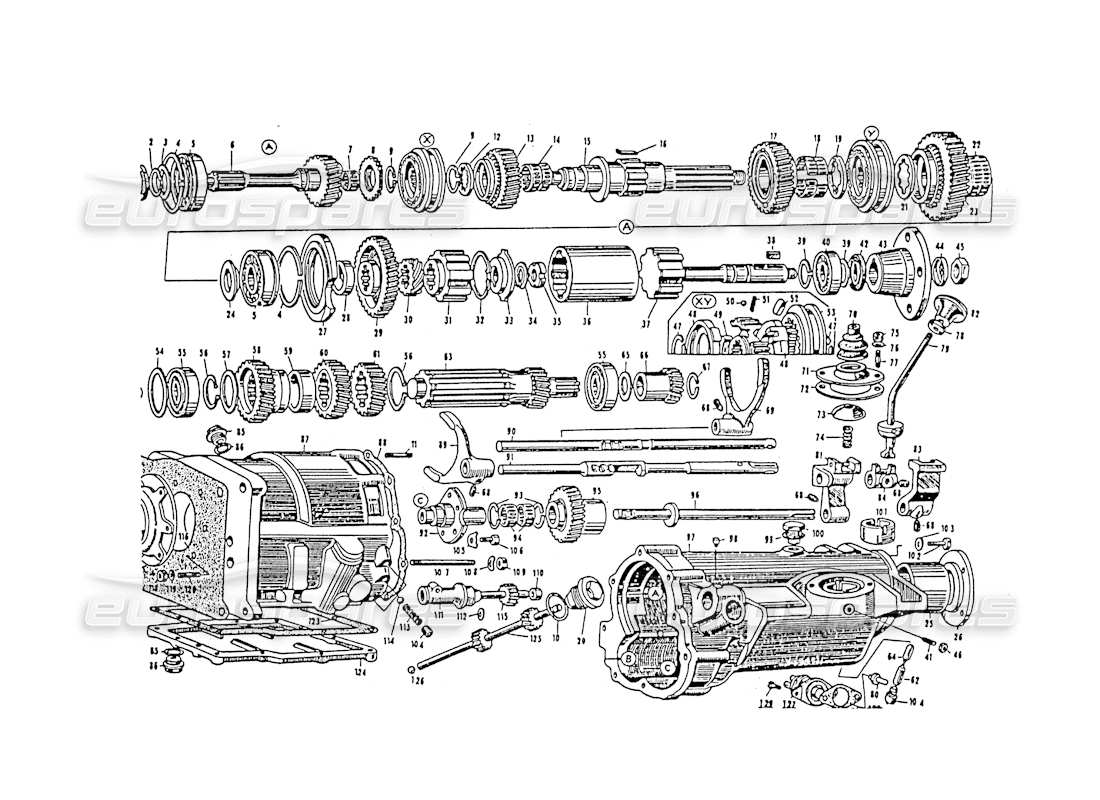

Maserati 3500 GT Transmission 4 Speeds Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
ZF B1 Vfg
JOINT
#
002
MPN:
ZF Din 471 Verst
BAGUE SEEGER
#
003
MPN:
ZF 1010 302 003 (5)
DISQUE D'ENTRETOISE POUR ROULEMENT SUR ARBRE À DOUILLE CONTINUE
#
004
MPN:
ZF 1010 301 005 (5)
DISQUE D'ENTRETOISE POUR ROULEMENT SUR ARBRE À DOUILLE CONTINUE ET POUR ROULEMENT SUR ARBRE SECONDAIRE
#
005
MPN:
ZF 6307 NC 3
Roulement à billes Ø 35X80X21 pour arbre d'admission continu et arbre secondaire
#
006
MPN:
ZF 1010 301 005 (5)
ARBRE À DOUILLE CONTINUE AVEC R. 33/38 (Z=33)
#
006
MPN:
ZF 1010 302 015 (2)
ARBRE À DOUILLE CONTINUE AVEC R. 31/40 (Z=31)
#
007
MPN:
ZF KS 20
Cage à rouleaux Ø 20X26X17 pour arbre d'admission continu
#
008
MPN:
ZF 1010 302 016 (4)
Innesto IV' vitesse sur l'albero presa continua
#
009
MPN:
ZF 1010 304 003 (5)
ANNEAU
#
010
MPN:
ZF A30x36 DIN 7603
JOINT OU JOINT
#
011
MPN:
M8x75 DIN 939
GOUJON
#
012
MPN:
ZF 1010 304 009 (5)
Distance de l'arbre secondaire pour la vitesse III
#
013
MPN:
ZF 1010 204 016 (6)
Ingranaggio secondario iii' velocita con R. 38/34 (Z=38)
#
013
MPN:
ZF 1010 304 012 (4)
Ingranaggio secondario iii' velocita con R. 37/35 (Z=37)
#
014
MPN:
ZF 1010 304 010 (5)
Gabbia di rullini su albero secondario per ingraggio III' velocita
#
015
MPN:
ZF 1010 304 001 (2)
ALBERO SECONDAIRE
#
016
MPN:
ZF 1010 304 020 (5)
Linguetta tenuta distanziall fra innesti II' e I' velocita
#
017
MPN:
ZF 1010 304 016 (4)
Ingraggio secondaire II' velocita (Z=45)
#
018
MPN:
ZF 1010 304 018 (5)
CAGE À ROULEAU EN DEUX MATA
#
019
MPN:
ZF 1010 304 019 (4)
Distance pour la vitesse de l'intérieur II
#
020
MPN:
ZF 1010 308 037 (4)
BOUCHON SUR LA BOITE POUR L'ARBRE DE COMMANDE DE SPEEDO
#
021
MPN:
ZF 1010 304 025 (5)
Distance pour l'intérieur et la vitesse
#
022
MPN:
ZF 1010 304 026 (5)
CAGE À ROULEAU
#
023
MPN:
ZF 1010 304 027 (5)
Ingraggia secondaire I' velocita (Z=42) (avec intérieur)
#
024
MPN:
ZF 1010 304 028 (5)
ESPACEUR DE JOINT DE CAGE A ROULEAUX ENTRE EMBRAYAGE ET ROULEMENT
#
025
MPN:
ZF 1010 308 071 (4)
DOUILLE POUR ARBRE COULISSANT
#
026
MPN:
ZF 1010 308 072 (4)
COUVERCLE SUR LA BOÎTE DE VITESSES CÔTÉ TRANSMISSION
#
027
MPN:
ZF 1010 308 025 (4)
DISQUE DE CENTRAGE
#
028
MPN:
ZF 1010 304 053 (5)
ESPACEUR ENTRE ROULEMENT ET MARCHE ARRIÈRE
#
029
MPN:
ZF 1010 304 060 (3)
INGRANAGGIO RÉTROMARCIA (Z=37)
#
030
MPN:
ZF 1010 304 061 (4)
VIS
#
031
MPN:
ZF 1010 304 077 (4)
MANCHON FIXE SUR L'ARBRE SECONDAIRE
#
032
MPN:
ZF DIN 472
ANNEAU
#
033
MPN:
ZF 1010 304 976 (5)
Disque d'étanchéité à manchon fixé sur l'arbre secondaire
#
034
MPN:
ZF 1010 304 079 (5)
Rondelle
#
035
MPN:
ZF M20x1,5x12 65
Bague d'écrou M20X1,5 fixant le manchon fixe au disque
#
036
MPN:
ZF 1010 304 075 (4)
Manchon de raccordement de l'arbre secondaire à l'arbre avec manchon coulissant
#
037
MPN:
ZF 1010 308 073 (3)
Arbre avec manchon coulissant pour relier l'arbre secondaire à l'arbre de transmission
#
038
MPN:
ZF 1010 308 086 (5)
TANG POUR DIRE
#
039
MPN:
ZF 30x2 DIN 471 Verst.
ANNEAU
#
040
MPN:
ZF 1010 308 086 (5)
ROULEMENT Ø 30X62X16 SUR ARBRE AVEC DOUILLE COULISSANTE
#
041
MPN:
ZF M6x12 DIN 914
Vis de réglage pour siège de levier de vitesses
#
042
MPN:
ZF 32x52x12 81v Fg
BAGUE D'ÉTANCHÉITÉ
#
043
MPN:
ZF 1010 308 130
FOURCHETTE
#
044
MPN:
ZF 1010 308 104
ANNEAU
#
045
MPN:
ZF 1010 308 006
NOIX
#
046
MPN:
DN 32484
NOIX
#
047
MPN:
ZF 1010 302 003 (5)
BAGUE D'ÉTANCHÉITÉ
#
047
MPN:
ZF 1010 304 022 (5)
BAGUE D'ÉTANCHÉITÉ
#
048
MPN:
ZF 1010 304 004 (4)
ANNEAU
#
048
MPN:
ZF 1010 304 023 (4)
ANNEAU
#
049
MPN:
ZF 1010 304 021 (3)
Mozza del manicotto d'innesto II' et I' velocita
#
049
MPN:
ZF 1010 304 078 (3)
Mozza del manicotto d'innesto IV' et III' vitesse
#
050
MPN:
ZF 5,5DIN5401GUTE 111
Siera per sincronizzatora IV', III' et II', I' velocita
#
051
MPN:
ZF 1010 304 083 (4)
PRINTEMPS
#
052
MPN:
ZF 1010 304 005 (4)
Mottalino d'arresto per sincronizzatora IV', III' e II', I' velocita
#
053
MPN:
ZF 1010 304 008 (3)
Manicotto d'innesto per sincronizzatora IV' e III' velocita
#
053
MPN:
ZF 1010 304 024 (3)
Manicotto d'innesto per sincronizzatora II' e I' velocita
#
054
MPN:
ZF 1010 303 029 (3)
ANNEAU
#
055
MPN:
ZF 3030 S
Cuscinetto Ø 25X62X17 pour un adulte intermédiaire
#
056
MPN:
40x2,5DIN471 Verst.
ANNEAU
#
057
MPN:
ZF 1010 303 002 (5)
ANNEAU
#
058
MPN:
ZF 1010 303 028 (3)
Ingranaggio primario IV' vitesse avec R=31/40 (Z=40)
#
058
MPN:
ZF 1010 303 031 (6)
Ingranaggio primario IV' vitesse avec R=33/38 (Z=38)
#
059
MPN:
ZF 1010 303 004 (3)
Distance entre l'arbre intermédiaire et la vitesse IV' et III'
#
060
MPN:
ZF 1010 303 007 (4)
Ingranaggio primario III' vitesse avec R=37/35 (Z=35)
#
060
MPN:
ZF 1010 303 032 (6)
Ingranaggio primario III' vitesse avec R=38/34 (Z=34)
#
061
MPN:
ZF 1010 303 008 (4)
Ingranaggio primario II' vitesse (Z=28)
#
062
MPN:
ZF 1010 303 016 (4)
Bouchon de sécurité pour tiges de changement de vitesse
#
063
MPN:
ZF 1010 303 042 (3)
Arbre intermédiaire avec pignon et vitesse (Z=16)
#
064
MPN:
ZF 1010 309 015 (4)
Bouchon de sécurité pour tiges de changement de vitesse
#
065
MPN:
ZF 1010 303 043 (4)
ANNEAU
#
066
MPN:
ZF 1010 303 020 (4)
MARCHE ARRIÈRE (Z=15) SUR ARBRE INTERMÉDIAIRE
#
067
MPN:
ZF Din 471 Verst
ANNEAU
#
068
MPN:
ZF 1010 306 005 (5)
Grano fissaggio forcella comando I' e II' velocita all'asta
#
069
MPN:
ZF 1010 306 056 (3)
FOURCHETTE DE SÉLECTEUR I' et II' VITESSE
#
070
MPN:
ZF 1010 309 024 (4)
PARAPOLVERE LEVA COMANO CAMBIO
#
071
MPN:
ZF 1010 309 020 (4)
FLANGIA TENUTA PARAPOLVERE LEVA COMADO CAMBIO
#
072
MPN:
ZF 1010 309 021 (4)
JOINT OU JOINT
#
073
MPN:
ZF 1010 309 022 (4)
CALOTTA SFERICE TENUTA MOLLA LEVA COMADO CAMBIO
#
074
MPN:
ZF 1010 309 023 (4)
PRINTEMPS
#
075
MPN:
ZF AM 8x12 DIN 835
NOIX
#
076
MPN:
ZF B8 DIN 127
Rondelle
#
077
MPN:
ZF M8 DIN 70615
GOUJON
#
078
MPN:
ZF 1207 307 005 (5)
ANNEAU DE FIXATION DU POMMEAU DE LEVIER DE VITESSES
#
079
MPN:
ZF 1010 309 035
LEVIER
#
080
MPN:
ZF 1010 308 084 (5)
GRAIN POUR CONTACT INVERSE ÉLECTRIQUE
#
081
MPN:
ZF 1010 309 014 (2)
CLIQUET POUR TIGE DE COMMANDE ARRIÈRE
#
082
MPN:
ZF C ZF 27
Pomello pour le changement de commande
#
083
MPN:
ZF 1010 309 013 (3)
Nottoliino per asta commando III' et IV' velocita
#
084
MPN:
ZF 1010 309 012 (4)
Nottoliino per asta commando I' e II' velocita
#
085
MPN:
ZF C18x24 DIN 7603
JOINT OU JOINT
#
086
MPN:
ZF AM18x1,5 DIN 7604
TAPPO LIVELLO OLIO
#
087
MPN:
ZF 1010 101 002 (0)
SCATOLA CAMBIO
#
088
MPN:
ZF 1010 308 003 (3)
GVERNIS POUR BOITE DE VITESSES COTE TRANSMISSION
#
089
MPN:
ZF 1010 306 004 (3)
SÉLECTEUR DE VITESSE III' et IV'
#
090
MPN:
ZF 1010 306 042 (3)
Asta per commando I' e II' velocita
#
091
MPN:
ZF 1010 306 043 (3)
Asta per commando III' et IV' vitesse
#
092
MPN:
ZF 1010 305 008 (3)
BUISSON
#
093
MPN:
ZF 1010 305 011 (5)
Bagues d'arrêt de cage à rouleaux sur marche arrière
#
094
MPN:
ZF K25/13
CAGE À ROULEAUX SUR MARCHE ARRIÈRE
#
095
MPN:
ZF 1010 305 012 (4)
INGRANAGGLO RETROMARCIA (SU ALBERINO RETROMARCIA) (Z=24)
#
096
MPN:
ZF 1010 306 052 (2)
ALBERINO RETROMARCIA
#
097
MPN:
ZF 1010 308 076 (0)
COUVERTURE
#
098
MPN:
ZF MBx12 DIN 417.55
GRANO FISSEGGIO RACCORDO PRESA GUEINA CONTACHILOMETRI
#
099
MPN:
ZF C18x24 DIN 7603
JOINT OU JOINT
#
100
MPN:
ZF 1010 308 010 (5)
BOUCHON DE RENIFLARD SUR COUVERCLE DE BOITE DE VITESSES
#
101
MPN:
ZF 1010 309 019 (4)
Siège sphérique pour levier de vitesses sur couvercle de boîte de vitesses
#
102
MPN:
ZF M6x15 DIN 93I.8G
BOULON
#
103
MPN:
ZF B6 DIN 137
Rondelle
#
104
MPN:
ZF 1010 306 020 (5)
BOUCHON D'ÉTANCHÉITÉ POUR INSERTS DE SÉCURITÉ POUR TIGES DE COMMANDE DE BOÎTE DE VITESSES
#
105
MPN:
ZF 1010 305 009 (5)
SOUTIEN
#
106
MPN:
ZF M8x20DIN70614.8G
NOIX
#
107
MPN:
ZF M8x55 DIN 939
GOUJON
#
108
MPN:
ZF B8 DIN 137
Rondelle
#
109
MPN:
ZF M8 DIN 70615
NOIX
#
110
MPN:
ZF 1010 308 019 (5)
DISLANZIALE SU ALBERINI CONDOTTO COMANDO CONTACHILOMETR
#
111
MPN:
ZF 1010 308 064 (4)
SYNDICAT
#
112
MPN:
ZF 1010 308 018 (5)
CAOUTCHOUC POUR ARBRE DE COMMANDE DE SPEEDO
#
113
MPN:
ZF 1010 306 021 (4)
PRINTEMPS
#
114
MPN:
ZF 8 DIN 5401
BILLE POUR LEDIT RESSORT
#
115
MPN:
ZF 1010 308 007 (5)
ARBRE AVEC COMMANDE D'ODOMÈTRE À ENGRENAGES
#
116
MPN:
ZF 1010 301 008 (3)
JOINT OU JOINT
#
117
MPN:
ZF 1010 301 010 (3)
MOYEU POUR MANCHON COULISSANT CÔTÉ EMBRAYAGE
#
118
MPN:
ZF M6 DIN 934-5S
NOIX
#
119
MPN:
ZF A6 DIN 127
Rondelle
#
120
MPN:
ZF M6x16 DIN 939.8G
GOUJON
#
121
MPN:
ZF AB - DIN . 137
Rondelle
#
122
MPN:
ZF M8x20 DIN 931.8G
BOULON
#
123
MPN:
ZF 1010 301 002 (3)
JOINT OU JOINT
#
124
MPN:
ZF 1010 301 007 (1)
COUVERTURE
#
125
MPN:
ZF 1010 208 013 (4)
ARBRE AVEC ENGRENAGE D'ENTRAÎNEMENT POUR LE COMMANDE DU COMPTEUR ODOMÈTRE
#
126
MPN:
ZF 10 DIN 5401 Gute IV
SFERA POUR RASAMENTO DETTO ALBERINO
#
127
MPN:
ZF AK 270 R
INTERRUTORE STOP PER RETROMARCIA
#
128
MPN:
ZF 1203 307 016 (5)
GUERNIZLONE POUR DETTO
#
129
MPN:
ZF AM 4x6 DIN 84.5
VLTE FISSAGGIO INTERRUTIORE STOP ALLA SCATOLA CAMBIO
