Eurospares Voir tout
008 - Refroidissement du moteur

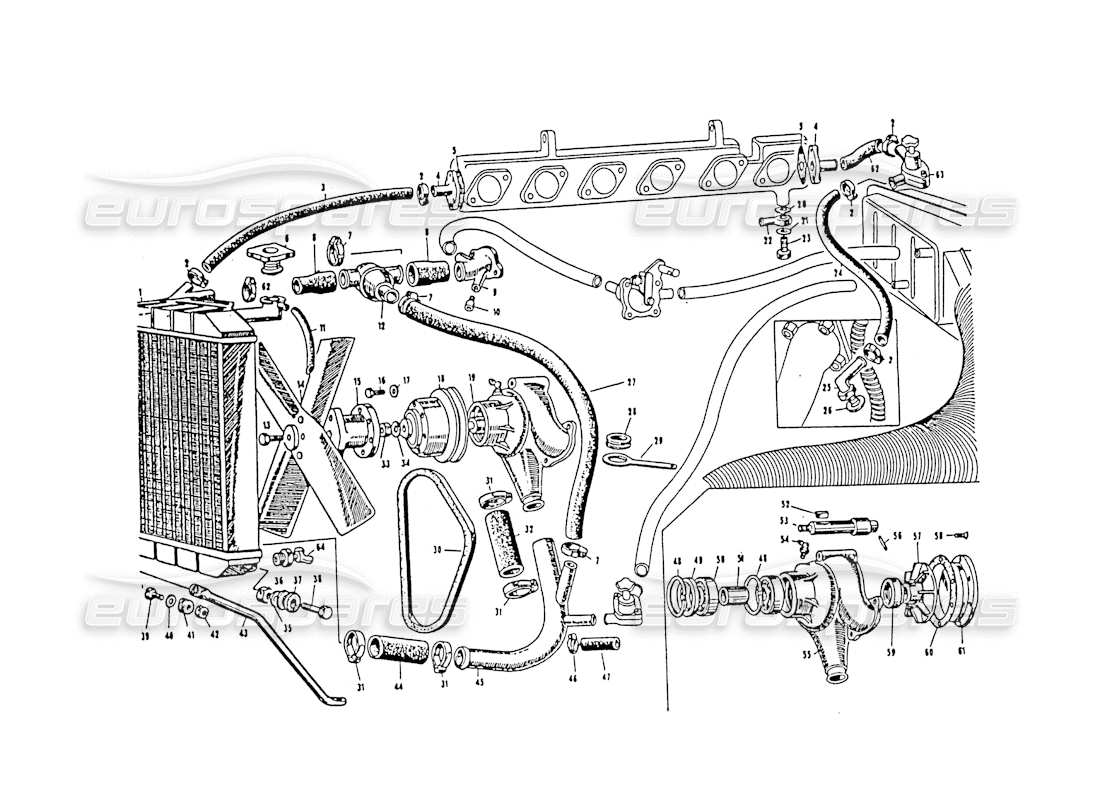

Maserati 3500 GT Engine Cooling Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 16254/50182
RADIATEUR À EAU COMPLET
# 002
MPN: FRN/37825
COLLIER POUR MANCHON DE RACCORDEMENT DU COLLECTEUR AU RADIATEUR DU CARTER MOTEUR AU COLLECTEUR D'ADMISSION
# 003
MPN: MN/48322
TUYAU 14X330 DU COLLECTEUR D'ADMISSION DU RADIATEUR
# 004
MPN: 16324/34101
SYNDICAT
# 005
MPN: 16325/34491
PÉDALIER POUR RACCORD À BRIDE
# 006
MPN: TN41374

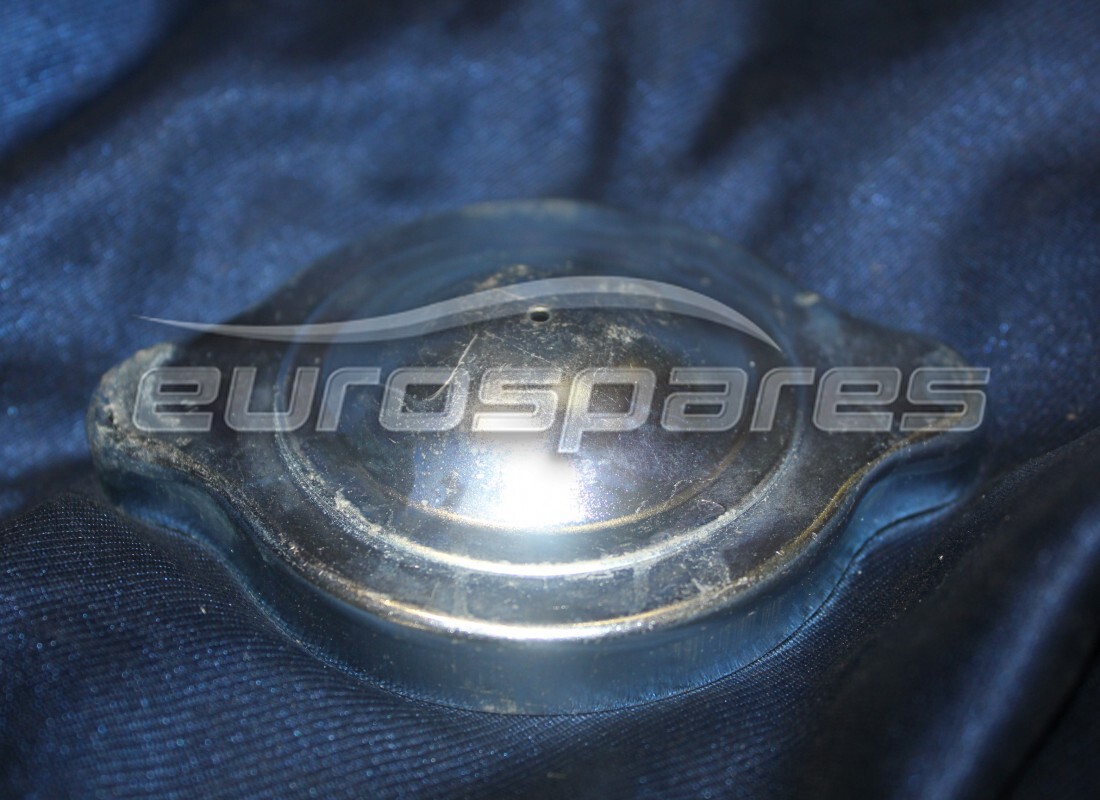

BOUCHON DE RADIATEUR
depuis £47,25
depuis £47,25
# 007
MPN: FRN37829
COLLIER POUR MANCHON DE COLLECTEUR DE TÊTE AU RADIATEUR
# 008
MPN: MN/48255
MANCHON 32X38X60 POUR LA CONNEXION DU THERMOSTAT À LA TÊTE
# 009
MPN: 4702/48135
TUYAU DE SORTIE D'EAU DE LA CULASSE
# 010
MPN: TN/50358
BOUCHON SUR LE TUYAU DE SORTIE D'EAU DE LA TÊTE POUR RACCORDEMENT DU THERMOCOUPLE
# 011
MPN: TPN/50949
TUBO PLASTIQUE POUR SCARIO VAPORE DAL RADIATORE
# 012
MPN: 16330/48723
Thermostat avec ouverture de 70ª à 75ª
# 013
MPN: BN/49592
BOULON
# 014
MPN: 5002/48008
Ventilateur de radiateur à eau
# 015
MPN: 5004/58086
Manchon pour connexion ventilateur
# 016
MPN: BNT47021
BOULON
depuis £1,80
depuis £1,80
Cette pièce remplace le numéro de pièce 47021
# 017
MPN: RAT/45679
Rondelle
# 018
MPN: 4534/47984
POULIE DE COMMANDE DE POMPE À EAU ET DE VENTILATEUR
# 018
MPN: 4534/50626
POULIE DE COMMANDE DE POMPE À EAU ET DE VENTILATEUR
# 019

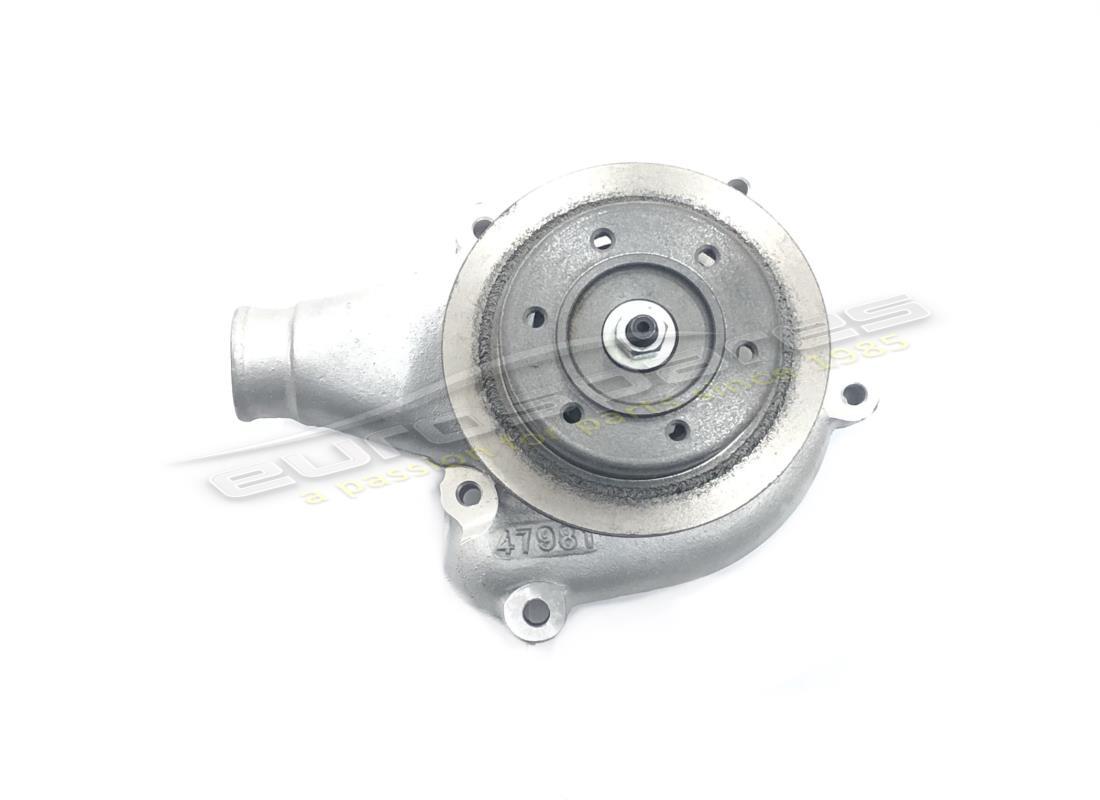

MPN: 450247981
ENSEMBLE POMPE À EAU
# 020
MPN: GN/33569
Guernizione 12,5X22X1 pour le raccord de collecteur d'aspiration
# 021
MPN: GN 44635
Guernizione 14,25X22X1 pour le raccord de collecteur d'aspiration
# 022
MPN: RON/38901
Fixation et œillet 14X8 sur collecteur d'admission pour servofrein
# 023
MPN: VRN/43432
VIS
# 024
MPN: MN/48323
Manchon 14X350 du moteur au collecteur d'admission
# 025
MPN: RMN 48073
RACCORD DE MANCHON 14X1,5X48 CH. 22 SUR LA BASE LATÉRALE POUR L'ARRIVÉE DE L'EAU AU COLLECTEUR D'ADMISSION
# 026
MPN: GN 44635
JOINT OU JOINT
# 027
MPN: MN/48850
MANCHON 22X890 POUR RÉCUPÉRATION DE L'EAU DU THERMOSTAT AU TUYAU DE LA POMPE À EAU
# 028
MPN: PFN/48922
ŒILLET
# 029
MPN: 4039/49243
Lamierian sostegno tubo suddetto
# 030
MPN: 5124/48042
Ventilateur de pompe à eau et courroie de commande dynemo
# 030
MPN: CTR/50481
Ventilateur de pompe à eau et courroie de commande dynemo
# 031
MPN: FRN37829
COLLIER POUR MANCHON SUR LE TUYAU D'ASPIRATION DE LA POMPE À EAU
# 032
MPN: MN/47386
MANCHON 35X100 QUI RACCORD LE TUYAU D'ASPIRATION À LA POMPE À EAU
# 033
MPN: DNT. 47031
ÉCROU 8X1.25X8
# 034
MPN: RN/47991
Rondelle
# 035
MPN: RN45681
Rondelle
# 036
MPN: DNT/47066
Dodo 10X1X8 ch. 17 par bulle fissaggio radiateure al islato
# 037
MPN: SLN 35572
SOUTIEN
depuis £43,48
depuis £43,48
# 038
MPN: BNT/54003
BOULON
# 039
MPN: BNT 47475
BOULON
# 040
MPN: RSN 3 2 6 3 5
Rondelle
# 041
MPN: PFN 45173
ŒILLET
# 042
MPN: DNT. 47031
NOIX
# 043
MPN: 16358/47427
ROTULE DE DIRECTION
# 044
MPN: MN/48964
MANCHON 35X120 DE RACCORDEMENT DU RADIATEUR AU TUYAU D'ASPIRATION DE LA POMPE À EAU
# 045
MPN: 4653/49453
TUYAU DE RACCORDEMENT DU RADIATEUR À LA POMPE À EAU
# 046
MPN: FRN/37825
COLLIER POUR MANCHON DE TUYAU D'ASPIRATION AU ROBINET
# 047
MPN: MN/50827
Manicotto Ø 14X22X100 dal tubo acqua al ribenetto riscaldamento
# 048
MPN: ART/47948
ANNEAU
depuis £46,95
depuis £46,95
# 049
MPN: ANT/49499
BAGUE D'ÉTANCHÉITÉ
depuis £31,30
depuis £31,30
# 050
MPN: CSC43806
ROULEMENT 20X42X12 SUR LE CORPS DE POMPE À EAU
depuis £58,26
depuis £58,26
# 051
MPN: 4551/47986
Entretoise sur l'arbre de commande de pompe à eau
depuis £66,78
depuis £66,78
# 052
MPN: LN/49041
Languette 5X5X18 sur l'arbre de la pompe à eau
depuis £5,22
depuis £5,22
# 053
MPN: 4544/47987
ARBRE DE POMPE À EAU
depuis £460,86
depuis £460,86
# 054
MPN: IN/48722
Ingressatore 8X1,25 sur le corps pompe à eau
depuis £10,44
depuis £10,44
# 055
MPN: 450247981
ENSEMBLE POMPE À EAU
# 056
MPN: SN/48036
ÉPINGLE
depuis £13,92
depuis £13,92
# 057
MPN: 4542/47989
GIRANTE POMPA ACQUA
# 058
MPN: VNT 47051
VIS
# 059
MPN: ANT 47973
BAGUE D'ÉTANCHÉITÉ
depuis £434,78
depuis £434,78
# 060
MPN: 4523/47111
JOINT OU JOINT
depuis £2,60
depuis £2,60
# 061
MPN: 4522/47990
COUVERTURE
# 062
MPN: MN/50934
MANCHON 14X22X50 POUR ROBINET DE BRIDE DE COLLECTEUR D'ADMISSION
# 063

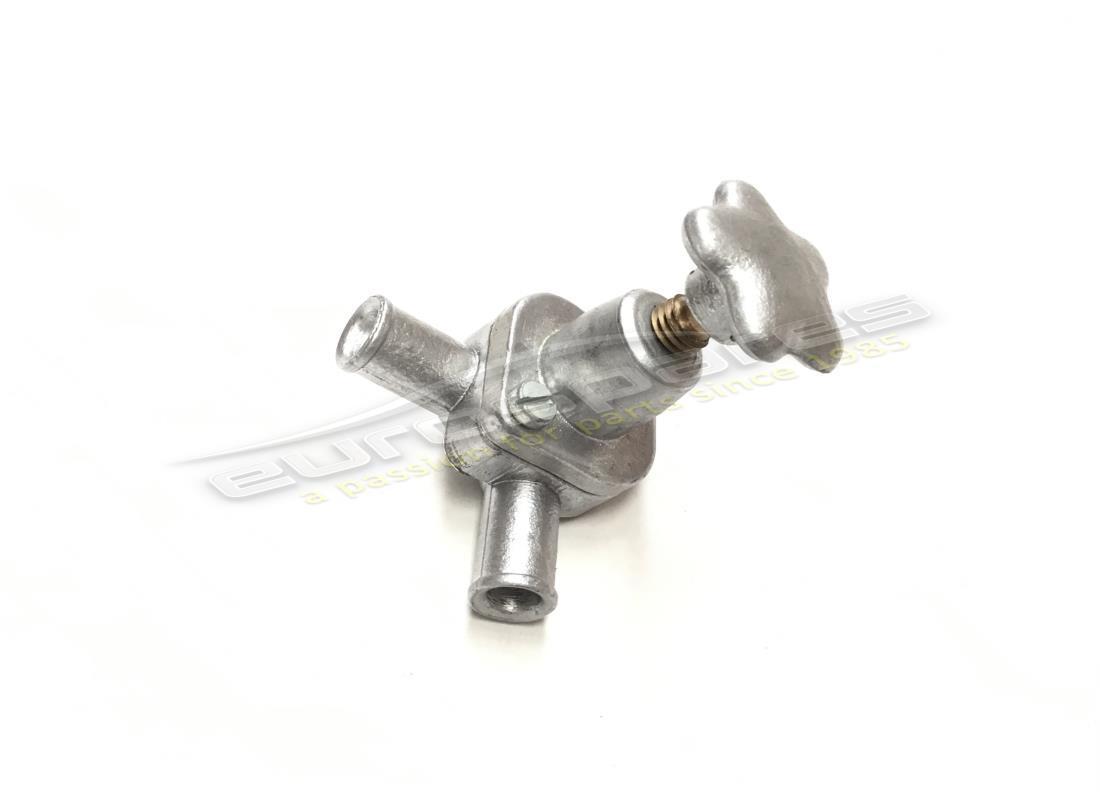

MPN: 20370/50336
ROBINET D'ANGLE, CÔTÉ ARRIÈRE, COLLECTEUR D'ASPIRATION ET POUR LE CONTRÔLE DU CHAUFFAGE
depuis £121,22
depuis £121,22
# 064
MPN: 16440 47390
ROBINET SUR LE RADIATEUR POUR L'ÉVACUATION DE L'EAU
