019 - Système de chauffage et de refroidissement

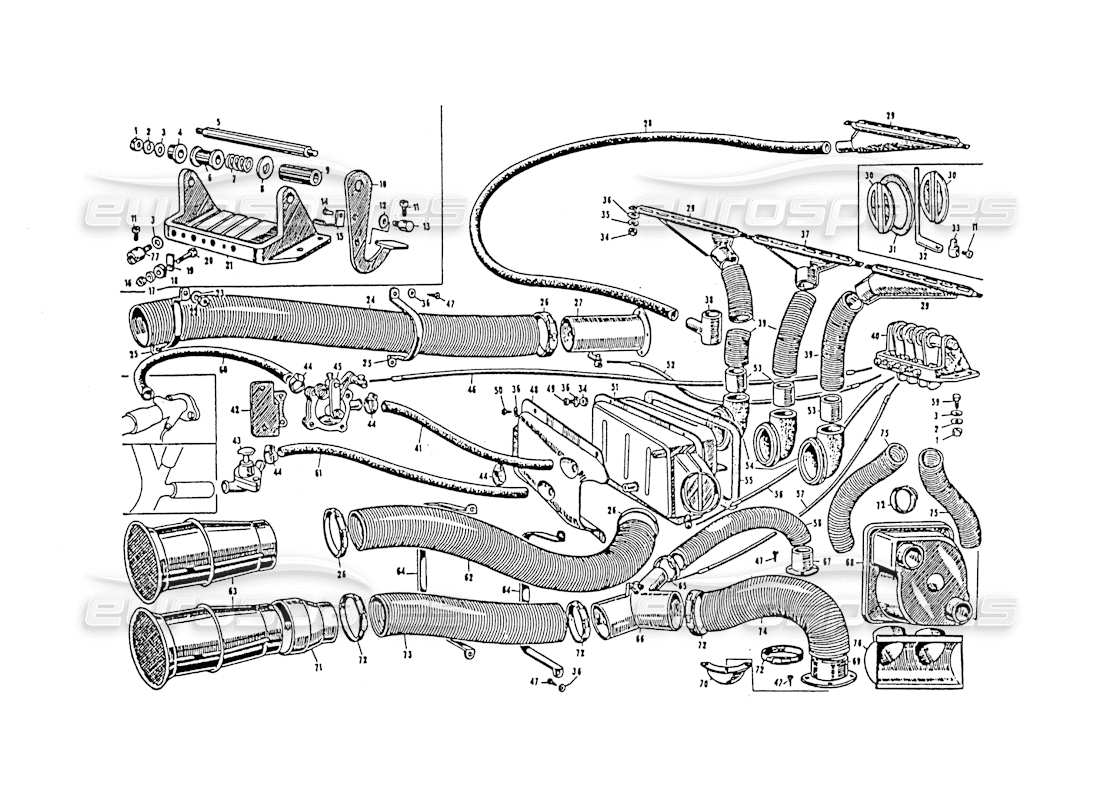

Maserati 3500 GT Heating and Cooling system Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: DNT 47047
NOIX
# 002
MPN: RSN/32690
Rondelle
# 003
MPN: RN/42031
Rondelle
# 004
MPN: 20405/48807
BUISSON
# 005
MPN: 20403/48806
ARBRE POUR COMMANDE DE CLIMATISEUR
# 006
MPN: 20413/48811
DISTANZIALE FRA AIBERINO CONDIZIONATORE
# 007
MPN: 20417/48818
PRINTEMPS
# 008
MPN: 20411 48810
ANEIIO DI FRIZIONE FRA IA LEVETTA COMANDO CONDIZIONATORE
# 009
MPN: 20418/49785
ENTRETOISE POUR ARBRE DE COMMANDE DE CLIMATISEUR
# 010
MPN: 20407/48808
LEVIER DE COMMANDE DU CLIMATISEUR
# 011
MPN: VNT-48796
VIS
# 012
MPN: RNT 47074
RONDEILA PIANA Ø 6X12X1,5 PAR MORSETTO TENUTA CAVO
# 013
MPN: 20415/48813
PINCE POUR CÂBLE DE COMMANDE DU SYSTÈME DE CLIMATISATION
# 014
MPN: CHN/33755
Clou Ø 3X6 pour fixer la plaque de fin de course au levier de commande
# 015
MPN: 20421/48822
Lam'na pour contact jusqu'à la course sur le levier de commande du climatiseur
# 016
MPN: DN/33200
NOIX
# 017
MPN: 20422/48844
Rondelle
# 018
MPN: 20425/48824
BUISSON
# 019
MPN: 20419/48821
PLAQUE DE CONTACT JUSQU'À LA COURSE SUR LE SUPPORT DE COMMANDE DU CLIMATISEUR
# 020
MPN: BN/48848
BULLONCINO 3X0,5X20CH. 6 POUR FISSAGGIO ISOLANTI AL SUPPORTO COMANDO CONDIZIONATORE
# 021
MPN: 20401/48805
SUPPORT DE COMMANDE DE CLIMATISEUR
# 022
MPN: DNT. 47031
NOIX
# 023
MPN: RSN 3 2 6 3 5
Rondelle
# 024
MPN: 20376/48863
Tuyau reliant l'entrée d'air avant au conduit passager
# 025
MPN: 20363/51051
GRAFFIA SOSTEGNO Tubi CONVOGLIATORI ARIA (LATO DESTRO)
# 026
MPN: FRN/51056
Fascetta pour Tubi air de convogliatori Ø 100
# 027
MPN: 20379/48865
TUYAU DE TRANSPORT D'AIR CÔTÉ DROIT (PASSAGER)
# 028
MPN: Touring 2893
TUYAU D'ADMINISTRATION D'AIR CHAUD VERS LA VITRE ARRIÈRE
# 029
MPN: Touring 2894
DIFFUSEUR
# 029
MPN: Touring 2895
DIFFUSEUR
# 030
MPN: 20382/48866
LANIERINO SEMIVENTOLA PER CONVOGLIATORE ARIA LATO D
# 031
MPN: 20385/48867
JOINT OU JOINT
# 032
MPN: 20388/48868
LEVIER DE COMMANDE DU VENTILATEUR DU TRANSPORTEUR D'AIR CÔTÉ R
# 033
MPN: 20391/48869
NIPLES PER FISSAGGIO COMADO VENTOLA CONVOGLIATORE
# 034
MPN: DNT/62557
NOIX
# 036
MPN: RN/50346
Rondelle
# 037
MPN: Touring 2894
DIFFUSEUR
# 038
MPN: 20368/49229
PIRAZIONE ARIA LUNOTTO POSTERIORE
# 039
MPN: 20396/41873
TUBO CONVOGLIAMENTO ARIA CALDA AL PARABREZZA (DA SPAZZONARE IN TRE PARTI)
# 040
MPN: 20358/51009
ENSEMBLE DE COMMANDE DU CONVOYEUR D'AIR
# 041
MPN: MN/48881
Manicotto Ø 18X22X725 collegamento radiateure sul cruscotto alla valvola regolatrica ingressore water calda
# 042
MPN: 20374/48862
SUPPORT POUR VANNE DE RÉGULATION D'ENTRÉE EAU CHAUDE DANS LE RADIATEUR SUR LE TABLEAU DE BORD
# 043
MPN: 20370/50336
ROBINET AUXILIAIRE POUR LE CONTRÔLE DU CHAUFFAGE
depuis £121,22
depuis £121,22
# 044
MPN: FRN 37824
FASCETTA PER MANICOTTI : N. FIGURA 41, 60, 61
# 045
MPN: 20371/48884
VANNE DE RÉGULATION POUR ENTREE D'EAU CHAUDE DANS LE RADIATEUR DE TABLEAU DE BORD
depuis £229,32
depuis £229,32
# 046
MPN: 20435/48913
CÂBLE DE COMMANDE POUR LA VANNE DE RÉGULATION D'ADMISSION D'AIR CHAUD DANS LE RADIATEUR SUR LE TABLEAU DE BORD
# 047
MPN: VNT 47397
VIS
# 048
MPN: 20430/50329
CAPERCHIO EN PLASTIQUE POUR RISCALDAMENTO
# 049
MPN: VNT 47389
VIS
# 050
MPN: VNT/49513
VIS
# 051
MPN: 20398/48838
RADIATEUR SUR LE TABLEAU DE BORD POUR CLIMATISATION
# 052
MPN: 20433/48912
Câble de commande du ventilateur du conduit d'air côté droit du véhicule
# 053
MPN: 20394/48871
MANCHON SUR LE RADIATEUR DE TABLEAU DE BORD POUR TRANSPORTER L'AIR CHAUD VERS LE PARE-BRISE
# 054
MPN: 20395/48872
SYNDICAT
# 055
MPN: 20397/48874
JOINT OU JOINT
# 056
MPN: 20431/48911
CÂBLE DE COMMANDE DU VENTILATEUR DE RADIATEUR SUR LE TABLEAU DE BORD
# 057
MPN: 20429/50829
CAVO COMENDO VENTOLA SULLO SMISTATORE ARIA PIEDI PILOTA
# 058
MPN: 20357/50831
TUYAU DU TRIEUR D'AIR AUX PIEDS PILOTES
# 059
MPN: BNT/50276
BOULON
# 060
MPN: MN/48880
MANCHON Ø 12X22X570 RACCORDEMENT SOUPAPE À LA CULASSE MOTEUR
# 061
MPN: MN/48479
MANICOTTO Ø 12X22X1100 COLLEGAMENTO RADIATORE SUL CRUSCOTTO AL RUBINETTO AUSILIARO
# 062
MPN: 20392/48870
Pipe de raccordement d'admission d'air avant au radiateur de planche de bord
# 063
MPN: 20347/48882
Prise d'air avant
# 064
MPN: 20353/48858
SUPPORT SCRATCH Tubi TRANSPORT D'AIR VERS LE DISTRIBUTEUR ET LE RADIATEUR
# 065
MPN: FRN/51057
Fascetta par tube Ø 40
# 066
MPN: 20399/49994
SÉLECTEUR D'AIR SUR PIEDS PILOTE
# 067
MPN: 20455/51155
Bride pour tube de transport d'air sur pédale d'accélérateur Ø 40
# 068
MPN: 20348/50499
VENTILATEUR CENTRIFUGE
# 069
MPN: 20453/51156
Bride pour tube de convoyeur d'air pieds pilotes Ø 80
# 070
MPN: 20380/49617
DÉRIVATEUR
# 071
MPN: 20360/48949
Réduction sur prise d'air avant pour tube de raccordement distributeur
# 072
MPN: FRN/51055
Fascetta pour Tubi air de convogliatori Ø 80
# 073
MPN: 20350/49647
Tuyau de raccordement d'admission d'air avant au répartiteur d'air des pieds pilotes
# 074
MPN: 20355/50830
TUYAU DU TRIEUR D'AIR AU PIED PILOTE
# 075
MPN: 20451/51153
Tuyau allant du ventilateur centrifuge au système d'adduction d'air extérieur
# 076
MPN: 20358/51030
Prise d'air du ventilateur. centrifuge pour transport externe
# 077
MPN: 20424/48047
NIPLES SU SUPPORTO COMANDO CONDIZIONATORE
