031 - Freins arrière à disque

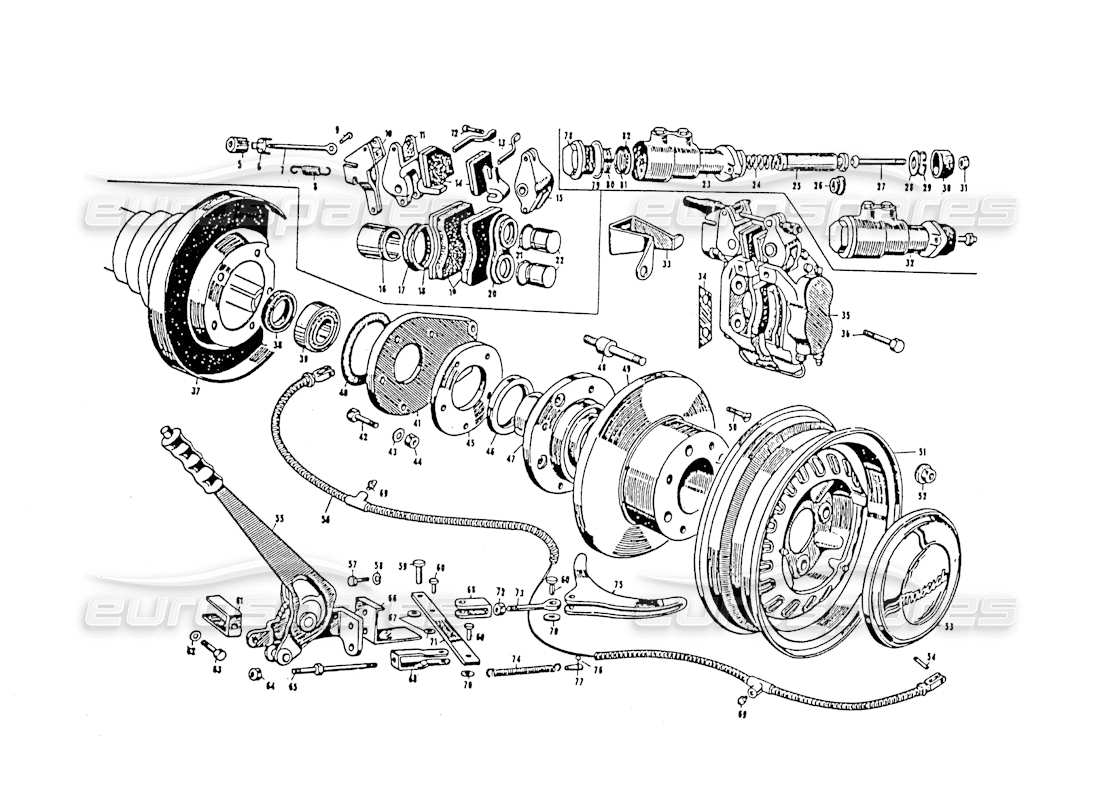

Maserati 3500 GT Disc Rear Brakes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
FT 76880
KIT DE RÉPARATION ÉTRIER AVANT
depuis
£99,75
depuis
£99,75
#
000
MPN:
FT 85190
KIT DE RÉPARATION ÉTRIER ARRIÈRE
depuis
£99,75
depuis
£99,75
#
005
MPN:
107 FP 51469
NOIX
#
006
MPN:
107 FP 51470
Rondelle
#
007
MPN:
107 FP 58464
ROTULE DE DIRECTION
#
008
MPN:
107FP58472
PRINTEMPS
#
009
MPN:
107 FP 58465
ÉPINGLE
#
010
MPN:
101/9 - FP 61020
LEVIER
#
011
MPN:
107FP58463
SOUTIEN
#
012
MPN:
BN58466
BOULON
#
013
MPN:
107FP58473
PLAQUE DE CENTRAGE DE DOUILLE DE FREIN À MAIN
#
014
MPN:
107 FP 58461
PELUCHE DE FREIN À MAIN GAUCHE
#
014
MPN:
107FP58460
PELUCHE DE FREIN À MAIN DROIT
#
015
MPN:
107 FP 58462
LEVIER
#
016
MPN:
101/9 - FP 61017
PISTONE LATO INTERNO PAR ETRIER
#
017
MPN:
101/9 - FP 61016
GOMMINO PARAPOLVERE PER DETTO
#
018
MPN:
GOM 55091
JOINT EN CAOUTCHOUC POUR PISTONS INTERNES
#
019
MPN:
FP 51926
JEU DE PLAQUETTES DE FREIN ARRIÈRE
#
020
MPN:
101/9 FP 61018
CACHE-POUSSIÈRE EN CAOUTCHOUC POUR PISTONS CÔTÉS EXTÉRIEURS
#
021
MPN:
GOM 55092
JOINT EN CAOUTCHOUC POUR PISTONS EXTERNES
#
022
MPN:
101/9 FP 61019
PISTON LATO ESTERNO PAR ETRIER
#
023
MPN:
15243/53145
CORPS EXTERNE DE POMPE A HUILE DE FREIN
#
024
MPN:
AG-378865
PRINTEMPS
#
025
MPN:
15246/53147
PISTON POUR DIT
#
026
MPN:
ANT 53148
GOMMINO PER DETTO
#
027
MPN:
15247/53149
PUNTALINO PER DETTO
#
028
MPN:
ANT/53150
BAGUE D'ÉTANCHÉITÉ
#
029
MPN:
ART 53151
ANNEAU
#
030
MPN:
15248/53152
CAPPUCCIO DE PROTECTION
#
031
MPN:
DN 53153
NOIX
#
032
MPN:
15030/51159
POMPE DE COMMANDE DE FREIN HYDRAULIQUE CENTRALE
#
033
MPN:
14574/51478
SUPPORT / SUPPORT
#
033
MPN:
14579/51479
SUPPORT / SUPPORT
#
034
MPN:
14554 51501
PLAQUE
#
035
MPN:
101/6 FP 51908
Étrier postérieur destro completo
#
035
MPN:
101/9 FP 51909
ÉTRIER POSTERIORE SINISTRO COMPLETO
#
036
MPN:
BN52041
BOULON
#
037
MPN:
101/7 - FP 54326
FICHE DE PROTECTION DISQUE ARRIÈRE AVEC ROUE À RAYONS 15 GAUCHE
#
037
MPN:
101/7 FP 52327
FICHE DE PROTECTION DISQUE ARRIÈRE AVEC ROUE À DISQUE 15 DROITE
#
037
MPN:
101/7 FP 52328
FICHE DE PROTECTION DISQUE ARRIÈRE AVEC ROUE À DISQUE 15 GAUCHE
#
037
MPN:
101/7 FP 52329
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À RAYONS 15 DROITE
#
037
MPN:
101/9 - FP 54719
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À RAYONS 15 AVEC ÉTRIERS MONTÉS À L'AVANT S
#
037
MPN:
101/9FP-54716
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À DISQUE 15 AVEC ÉTRIERS MONTÉS À L'AVANT D
#
037
MPN:
101/9FP-54717
Tôle de protection de disque arrière avec roue à disque 15 avec étriers montés à l'avant S
#
037
MPN:
101/9FP-54718
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À RAYONS 15 AVEC ÉTRIERS MONTÉS À L'AVANT D
#
037
MPN:
101/9FP-54720
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À DISQUE 16 AVEC ÉTRIERS MONTÉS À L'AVANT D
#
037
MPN:
101/9FP-54721
Tôle de protection de disque arrière avec roue à disque 16 avec étriers montés à l'avant S
#
037
MPN:
101/9FP-54722
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À RAYONS 16 AVEC ÉTRIERS MONTÉS À L'AVANT D
#
037
MPN:
101/9FP-54723
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À RAYONS 16 AVEC ÉTRIERS MONTÉS À L'AVANT S
#
037
MPN:
14527/52368
FICHE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À RAYONS 16 DROITE
#
037
MPN:
14529/51488
FEUILLE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À DISQUE GAUCHE 16
#
037
MPN:
14529/52369
FICHE DE PROTECTION DISQUE ARRIÈRE AVEC ROUE À RAYONS 16 GAUCHE
#
037
MPN:
14572/51487
FEUILLE DE PROTECTION DE DISQUE ARRIÈRE AVEC ROUE À DISQUE DROITE 16
#
038
MPN:
ANT/48277
BAGUE D'ÉTANCHÉITÉ
#
039
MPN:
CSC 48266
ROULEMENTS À BILLES POUR DEMI-ARBRE DE PONT
#
040
MPN:
10096/48278
Distance pour le cuscinettosul tubo ponte
#
041
MPN:
101/7 FA 54319
SOUTIEN
#
041
MPN:
101/7-FA/54318
SOUTIEN
depuis
£168,00
depuis
£168,00
#
041
MPN:
101/9FP-54708
SOUTIEN
#
041
MPN:
101/9FP-54709
SOUTIEN
#
041
MPN:
101/9FP-54710
SOUTIEN
#
041
MPN:
101/9FP-54711
SOUTIEN
#
041
MPN:
101/9FP-54712
SOUTIEN
#
041
MPN:
101/9FP-54713
SOUTIEN
#
041
MPN:
101/9FP-54714
SOUTIEN
#
041
MPN:
101/9FP-54715
SOUTIEN
#
041
MPN:
14542/51481
SOUTIEN
#
041
MPN:
14542-52177
SOUTIEN
#
041
MPN:
14542-52178
SOUTIEN
#
041
MPN:
14542-54309
SOUTIEN
#
041
MPN:
14544/51482
SOUTIEN
#
041
MPN:
14544-54310
SOUTIEN
#
042
MPN:
BN 48285
BOULON
#
043
MPN:
BN 48286
Rondelle
#
044
MPN:
DN 48287
NOIX
#
045
MPN:
10128/48280
ANNEAU
#
046
MPN:
ANT/48281
BAGUE D'ÉTANCHÉITÉ
#
047
MPN:
10202/52088
Moyeu pour roues avec frein à disque
#
048
MPN:
12228/46439
Colonne de fixation des roues avant et arrière
#
049
MPN:
101/7-FP-54307
DISQUE DE FREIN ARRIÈRE POUR ROUES À RAYONS 15
#
049
MPN:
101/7-FP-54308
DISQUE DE FREIN ARRIÈRE DISQUE DE ROUES 15
#
049
MPN:
14526/51456
DISQUE POUR FREINS ARRIÈRE AVEC ROUES À DISQUE 16
#
049
MPN:
14526/52481
DISQUE DE FREIN ARRIÈRE POUR ROUES À RAYONS 16
#
050
MPN:
VN/46441
VIS
#
051
MPN:
101/9SR-54996
ROUES À DISQUE AVANT ET ARRIÈRE 600X16
#
051
MPN:
13010/46413
Roues à disque avant et arrière pour pneus 185X16
#
051
MPN:
13010-54019
ROUES À DISQUE AVANT ET ARRIÈRE 15
#
052
MPN:
DN/46440
NOIX
#
053
MPN:
MH0047104
Enjoliveur pour roues à disque
#
054
MPN:
SN 48692
ÉPINGLE
depuis
£18,96
depuis
£18,96
#
055
MPN:
15501/51082
LEVIER
#
056
MPN:
15675/52358
CABLE DE FREIN A MAIN COMPLET AVEC FREIN A DISQUE
#
057
MPN:
BNT47021
BOULON
depuis
£1,80
depuis
£1,80
Cette pièce remplace le numéro de pièce 47021
#
058
MPN:
RSN/32690
Rondelle
#
059
MPN:
15680/51505
PIVOT
#
060
MPN:
15696/47357
PIVOT
#
061
MPN:
11388/51067
SOUTIEN
#
062
MPN:
RSN 3 2 6 3 5
Rondelle
#
063
MPN:
BNT. 47015
BOULON
#
064
MPN:
DNT 47047
NOIX
#
065
MPN:
PN 51497
GOUJON
#
066
MPN:
11390/51068
SOUTIEN
#
067
MPN:
RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
#
068
MPN:
15684/51968
FOURCHETTE
#
069
MPN:
IN/48089
GRAISSE GRAISSE SUR LA GAINE DE FREIN A MAIN
#
070
MPN:
RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
#
071
MPN:
15502/51967
LEVIER
#
072
MPN:
DN/33061
NOIX
#
073
MPN:
15685/51969
ROTULE DE DIRECTION
#
074
MPN:
15702/47447
PRINTEMPS
#
075
MPN:
15678/47346
BASCULE PORTE-CÂBLE
#
076
MPN:
VNT 48819
VIS
#
077
MPN:
6060/41541
PLAQUE
#
078
MPN:
15233/53154
BOUCHON DE POMPE ARRIÈRE 1 COMMANDE DE FREIN HYDRAULIQUE
#
079
MPN:
15235/53155
JOINT OU JOINT
#
080
MPN:
15237/53156
DISTENZIALE ANGUS
#
081
MPN:
ANT 53157
ANGUS SUL CORPO POMPA
#
082
MPN:
15239/53158
ANNEAU
