034 - Système de chauffage et de refroidissement

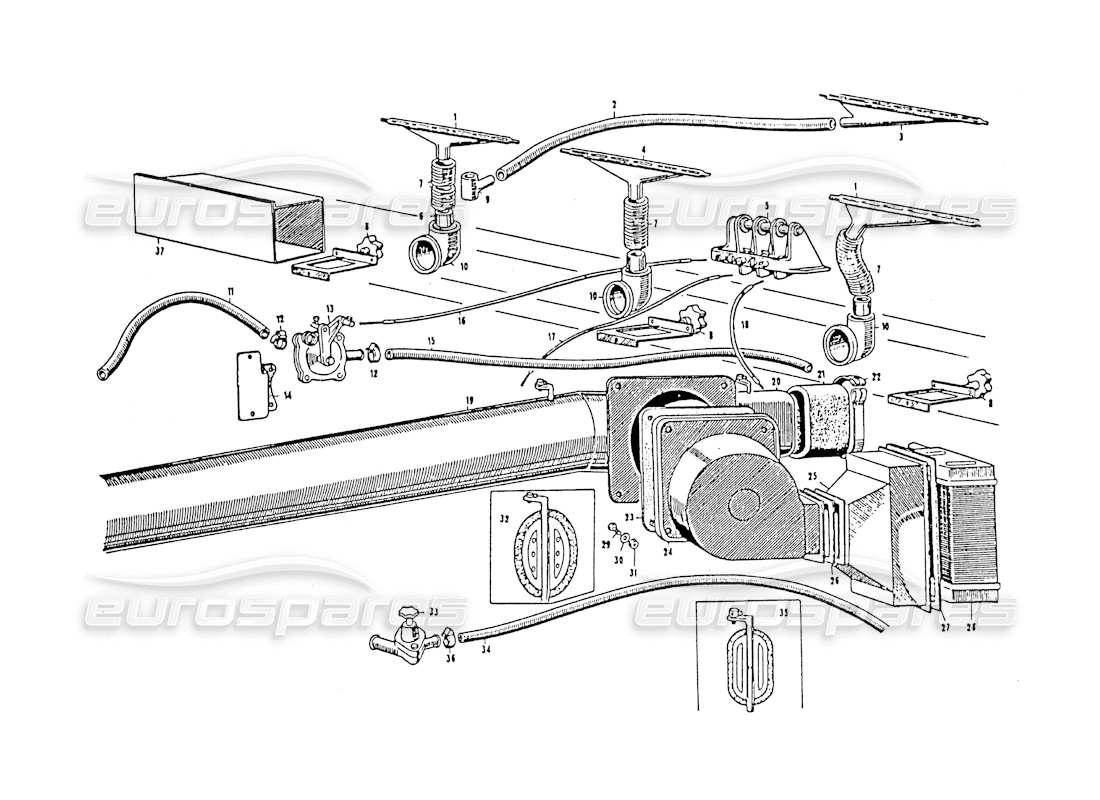

Maserati 3500 GT Heating and Cooling system Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
2894
DIFFUSEUR
#
002
MPN:
2895
Tuyau d'arrivée d'air chaud Touring 2893 vers la lunette arrière gauche
#
004
MPN:
2894
DIFFUSEUR
#
005
MPN:
20358/51009
Ensemble de commande du convoyeur à air
#
006
MPN:
20394/48871
MANCHON POUR TRANSPORT D'AIR CHAUD
#
007
MPN:
20296/48873
TUYAU D'AVANCEMENT DE L'AIR CHAUD AU PARE-BRISE
#
008
MPN:
20375/52864
ACCÉLÉRATEUR COMPLET SUR LE TUBE DU CONVOYEUR À PIED
#
009
MPN:
20368/49229
Dérivation d'air de lunette arrière
#
010
MPN:
20395/48872
SYNDICAT
#
011
MPN:
MN/48880
Ø manchon 12X22X570 vanne de raccordement avec tête
#
012
MPN:
FRN 37824
PINCE POUR MANCHONS
#
013
MPN:
20371/48884
Vanne de régulation d'entrée d'eau chaude
depuis
£229,32
depuis
£229,32
#
014
MPN:
20374/48862
Support pour vanne de régulation
#
015
MPN:
MN/48881
MANCHON Ø 12X22X725 RACCORDEMENT VANNE ET RADIATEUR
#
016
MPN:
20435/48913
CÂBLE DE COMMANDE DE LA VANNE DE RÉGULATEUR D'ENTRÉE D'AIR CHAUD
#
017
MPN:
20431/48911
Câble de commande du ventilateur de radiateur sur le tableau de bord
#
018
MPN:
20435/50829
CÂBLE DE COMMANDE D'ACCÉLÉRATEUR DE DÉRIVATION D'AIR CHAUD
#
019
MPN:
20347/52280
TUYAU D'ADMISSION D'AIR
#
020
MPN:
20350/52282
TUYAU DE RACCORDEMENT D'ADMISSION D'AIR
#
021
MPN:
MN/52284
Manicotto Ø 12X22X1100 collégamento detto tubo
#
022
MPN:
FRN/51888
Fascetta pour cela
#
023
MPN:
20364/52284
JOINT OU JOINT
#
024
MPN:
20348/52245
ESCARGOT AVEC VENTILATEUR
#
025
MPN:
20372/52288
Tubo coIlegamento chiocciola al radiateure
#
026
MPN:
20366/52285
JOINT OU JOINT
#
027
MPN:
20397/48874
JOINT OU JOINT
#
028
MPN:
20398/52244
RADIATEUR COMPLET POUR RISCAIDAMENTO
#
029
MPN:
BN 47370
BOULON
#
030
MPN:
RSN 3 2 4 9 7
Rondelle
#
031
MPN:
DN/32416
NOIX
#
032
MPN:
20361/52200
PAPILLON POUR TUYAU D'ADMISSION D'AIR
#
033
MPN:
20370/50336
Rubinetto ausilliario
depuis
£121,22
depuis
£121,22
#
034
MPN:
MN/48479
Manchon Ø 12X22X1100 robinet de raccordement au radiateur
#
035
MPN:
20361/52246
PAPILLON POUR TUYAU OVALE D'ADMISSION D'AIR FROID
#
036
MPN:
FRN 37824
PINCE POUR MANCHONS
#
037
MPN:
20355/52287
TUYAU DE TRIEUR D'AIR PIEDS PILOTE ET PASSAGER
