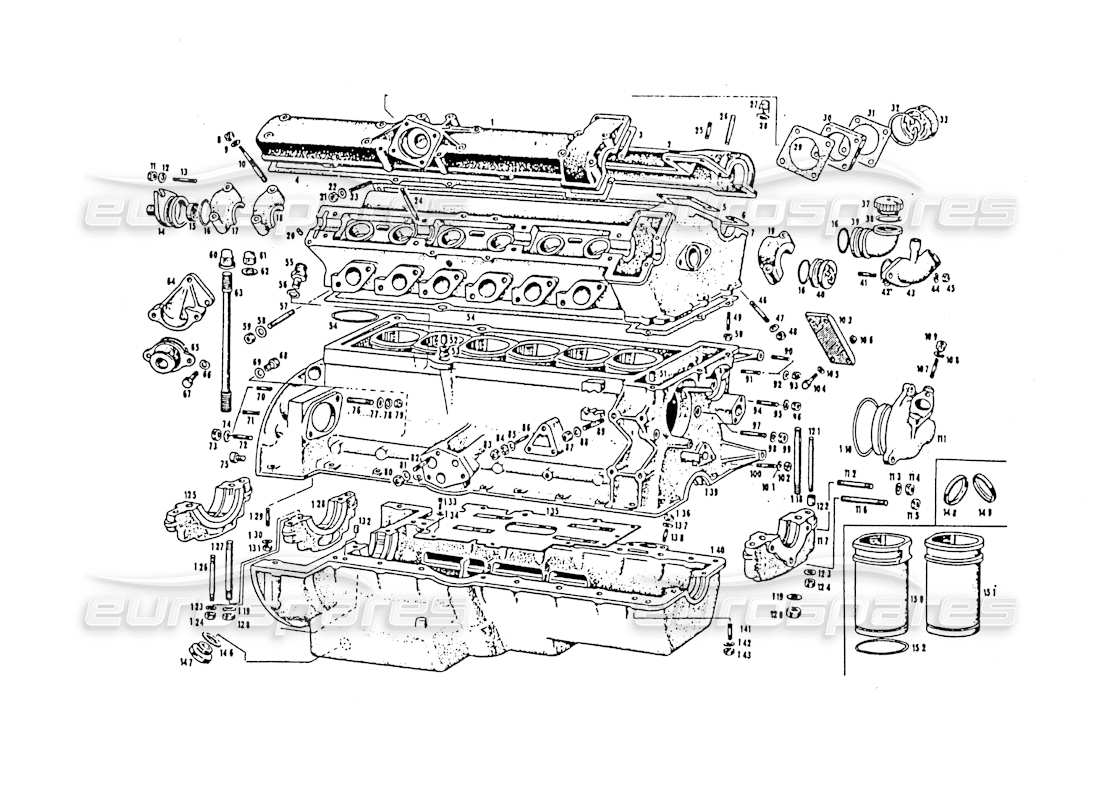

Maserati 3500 GT Engine Housing Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 3022/52164
COUVERTURE
# 002
MPN: 3033/47507
COUVERTURE
# 003
MPN: 3096/57413
PÉDALIER CÔTÉ INTÉRIEUR DU COUVERCLE D'ADMISSION
# 004
MPN: 3098/53412
PÉDALIER À L'EXTÉRIEUR DU COUVERCLE D'ADMISSION
# 005
MPN: 3096/46962
PÉDALIER CÔTÉ INTÉRIEUR DU COUVERCLE D'ÉCHAPPEMENT
# 006
MPN: 3098/46963
COUVERCLE D'ÉCHAPPEMENT PÉDALIER CÔTÉ EXTÉRIEUR
# 007
MPN: 1002/53354
CULASSE
# 008
MPN: DN/32634
ÉCROU 8X1.25X8
# 009
MPN: RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
# 010
MPN: PN42020
GOUJON FILETÉ
depuis £105,66
depuis £105,66
# 011
MPN: DNT 47046
NOIX
depuis £0,86
depuis £0,86
Cette pièce remplace le numéro de pièce 47046
# 012
MPN: RN/41768
Rondelle
# 013
MPN: PN/32415
GOUJON FILETÉ
# 014
MPN: 3046/46730
COPERCHIETTO PER INNESTO CONTAGIRI
# 015
MPN: ANT 46735
BAGUE D'ÉTANCHÉITÉ
# 016
MPN: GOM 43814
GOMMINO 44X50X3 SUL COPERCHIETTI ANTER. E-POST.
depuis £14,78
depuis £14,78
# 017
MPN: 3074/48104
BOUCHON POUR ARBRE DE DISTRIBUTION
# 018
MPN: 3064/48044
CHAPEAU DE ROULEMENT CENTRAL
# 019
MPN: 3064/53376
CHAPEAU DE ROULEMENT AVANT
# 020
MPN: GRN 52366
Vis sans tête 5X14 centrant le couvercle d'admission
# 021
MPN: DN/32634
NOIX
# 022
MPN: RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
# 023
MPN: PN/52251
GOUJON FILETÉ
# 024
MPN: PN 52188
GOUJON FILETÉ
# 025
MPN: PN48700
GOUJON FILETÉ
# 026
MPN: PN/50196
GOUJON FILETÉ
# 027
MPN: DST/48102
NOIX
# 028
MPN: GN52714
JOINT OU JOINT
# 029
MPN: 6288/52196
JOINT OU JOINT
# 030
MPN: 6254/50396
ENTRETOISE D'ISOLATION DU COUVERCLE DE DISTRIBUTEUR
# 031
MPN: 6286/57195
JOINT OU JOINT
# 032
MPN: ART. 43191
ANNEAU
# 033
MPN: CSC 45316
CUSCINETTO RIV. 01/A PAR DETTO
# 034
MPN: 3061/50250
CHAÎNE D'ÉTANCHÉITÉ DU COUVERCLE D'INTRODUCTION D'HUILE
# 035
MPN: CHN 50253
CLOUER 3X10 POUR DIT
# 036
MPN: 3063/50252
TUBETTO DISTENZIALE POUR DETTO
# 037
MPN: 3060/50235
CAP POUR DIT
# 038
MPN: GOM 42352
CAOUTCHOUC 32X38X3 POUR DIT
# 039
MPN: 3035/46798
COPERCHIETTO SULLA TESTA INTRODUZIONE OLIO
# 040
MPN: 3034/42135
COPERCHIETTO SULLA TESTA
# 041
MPN: PN48700
GOUJON FILETÉ
# 042
MPN: GOM/43143
CAOUTCHOUC 37X43X3 POUR TUYAU DE SORTIE D'EAU DE TÊTE
# 043
MPN: 101/9 MA 54671
Tuyau de sortie d'eau de la tête
# 044
MPN: RSN/32690
Rondelle
# 045
MPN: DNT 47047
NOIX
# 046
MPN: PN32424
GOUJON FILETÉ
# 047
MPN: RSN 3 2 6 3 5
SPLIT CLUB 8,5X15 POUR DIT
# 048
MPN: DN33691
ÉCROU 8X1.25X8
# 049
MPN: PN/45832
GOUJON FILETÉ
# 050
MPN: DNT/47064
NOIX
# 051
MPN: GRN 50669
GRIN DE CENTRAGE DE LA TÊTE DE CARTER
# 052
MPN: 1714/53529
ENTRETOISE POUR CAOUTCHOUC DE JOINT D'HUILE DE CULASSE DE CARTER
# 053
MPN: GOM 53528
CAOUTCHOUC 8X16X9 JOINT D'HUILE DE CULASSE DE CARTER
# 054
MPN: 1006/54038
JOINT OU JOINT
# 055
MPN: VRN 55774
VIS
# 056
MPN: GN 44635
JOINT OU JOINT
# 057
MPN: PN32424
GOUJON FILETÉ
# 058
MPN: RAT 51581
Rondelle
# 059
MPN: DN 431 18
ÉCROU 8X1.25X8
# 060
MPN: DN 39651
NOIX
# 061
MPN: DNT 47100
ÉCROU À CAPUCHON
# 062
MPN: RNT47101
Rondelle
Cette pièce remplace le numéro de pièce 47101
# 063
MPN: 1530/47378
GOUJON
# 064
MPN: 1720/54343
SOUTIEN
# 064
MPN: 1721/54344
SOUTIEN
# 065
MPN: SLN 54878
SOUTIEN
# 067
MPN: BNT/47028
BOULON
# 068
MPN: TN 40217
BOUCHON 12X1,5X14 PRISE D'HUILE POUR MANOMÈTRE
# 069
MPN: GN 47201
PÉDALIER 12,5X12X1 POUR DIT
# 070
MPN: PN46469
GOUJON FILETÉ
# 071
MPN: PN 52345
GOUJON FILETÉ
# 072
MPN: PH 43477
GOUJON FILETÉ
# 073
MPN: DNT/47064
NOIX
# 074
MPN: RAT/45680
Rondelle
# 075
MPN: TN 52801
BOUCHON 22X1,5 FERMETURE DE LA CONDUITE D'HUILE ARRIÈRE
# 076
MPN: PN48126
GOUJON FILETÉ
# 077
MPN: RNT 55684
Rondelle
# 078
MPN: RSN 46672
Rondelle
# 079
MPN: DN 48127
NOIX
# 080
MPN: DN 431 18
ÉCROU 8X1.25X8
# 081
MPN: RAT/45680
Rondelle
# 082
MPN: PN32424
GOUJON FILETÉ
# 085
MPN: RNT52733
Rondelle
# 086
MPN: PN 33919
GOUJON FILETÉ
# 088
MPN: RSN/33112
Rondelle
depuis £1,74
depuis £1,74
# 089
MPN: PN 42612
GOUJON FILETÉ
# 090
MPN: PN/45832
GOUJON FILETÉ
# 091
MPN: PN 49752
GOUJON FILETÉ
# 092
MPN: RSN 3 2 6 3 5
Rondelle
# 093
MPN: DN 431 18
NOIX
# 094
MPN: PN/35766
GOUJON FILETÉ
# 095
MPN: RAT/45679
Rondelle
# 096
MPN: DNT 47047
NOIX
# 097
MPN: PN32424
GOUJON FILETÉ
# 098
MPN: RNT47075
Rondelle
Cette pièce remplace le numéro de pièce 47075
# 099
MPN: DN 431 18
NOIX
# 100
MPN: PH 49733
GOUJON FILETÉ
# 101
MPN: RAT/45679
Rondelle
# 102
MPN: DNT 47047
NOIX
# 103
MPN: 1082/47956
Lardone guida catena
# 105
MPN: RN/49273
Rondelle
# 106
MPN: DN 46766
NOIX
# 107
MPN: PN/45832
GOUJON FILETÉ
# 108
MPN: RSN 3 2 6 3 5
Rondelle
# 109
MPN: DNT/47064
NOIX
# 110
MPN: GOM 53760
CAOUTCHOUC SUR LE SUPPORT DU GÉNÉRATEUR
# 111
MPN: 5346/53757
SOUTIEN
# 112
MPN: PN 33921
GOUJON FILETÉ
# 113
MPN: RAT/45680
Rondelle
# 116
MPN: PN 55498
GOUJON FILETÉ
# 117
MPN: 1530-53444
CORPO POMPA OLIO
# 118
MPN: 1531/49978
GOUJON
# 119
MPN: RAT 45736
Rondelle
# 121
MPN: PN 46899
GOUJON FILETÉ
# 122
MPN: GRN 51124
BLÉ 12X8,5X22 POUR DIT
# 123
MPN: RN 41313
Rondelle
# 124
MPN: DNT/47064
NOIX
# 125
MPN: 101/9 MB 54678
SOUTIEN
# 126
MPN: PN 51125
GOUJON FILETÉ
# 127
MPN: 1531/47060
GOUJON
# 128
MPN: 101/9 MB 54677
SOUTIEN
# 129
MPN: PN/36933
GOUJON FILETÉ
# 130
MPN: RNT47210
Rondelle
# 131
MPN: DNT 47080
NOIX
# 132
MPN: GRN 54501
GRAIN 8X24 COUPE DE CENTRAGE SUR LA BASE DU CYLINDRE
# 133
MPN: BNT 47016
BOULON
# 134
MPN: RAT/45679
Rondelle
# 135
MPN: 1820/53813
CLOISON SUR LE COUVERCLE MOTEUR
# 136
MPN: DNT 47047
NOIX
# 137
MPN: RSN/32690
Rondelle
# 138
MPN: PN48700
GOUJON FILETÉ
# 139
MPN: 1502/53691
Cilindri de Basamento
# 140
MPN: 1802/53737
COUVERT DE MOTEUR
# 141
MPN: PN49099
GOUJON FILETÉ
# 142
MPN: RNT47210
Rondelle
# 143
MPN: DNT 47047
NOIX
# 144
MPN: GN 45852
JOINT OU JOINT
# 145
MPN: TN48178
CAP 20X1,5 POUR DIT
# 146
MPN: GN33367
PÉDALIER 10X40X1 POUR BOUCHON DE VIDANGE D'HUILE DE COUPE
# 147
MPN: TN 32792
BOUCHON 30X1,5 VIDANGE D'HUILE DE LA COUPE
# 148
MPN: 1020/55492
SEDE VALVOLA ASPIRAZIONE
# 149
MPN: 1022/47536
CYLINDRE INTERMÉDIAIRE
# 150
MPN: 1522/47517
SEDE VALVOLA SCARICO
# 151
MPN: 1522/49315
Canna cilindri esterna 1ª et 6ª cylindre
# 152
MPN: GOM 50315.
CAOUTCHOUC 70X1,2 SUR LES BARILS DES CYLINDRES
