008 - Système d'air secondaire

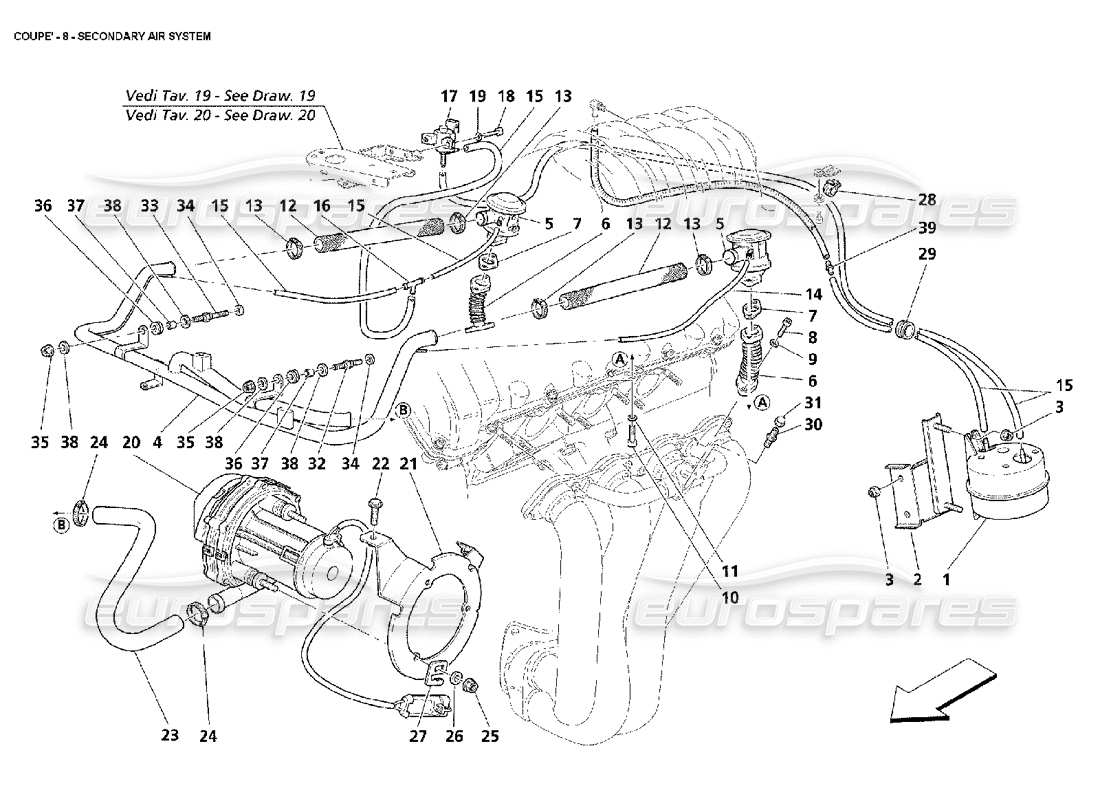

Maserati 4200 Coupe (2002) Secondary Air System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
330328400
RÉSERVOIR À VIDE
depuis
£9,48
depuis
£9,48
#
002
MPN:
66425700
support
depuis
£38,85
depuis
£38,85
#
003
MPN:
14059211
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 675000181
#
004
MPN:
186281
TUBE D'ADMINISTRATION D'AIR VERS LES VANNES
- Pas pour GD - Valable jusqu'au car Ass. N° 9670
depuis
£94,38
depuis
£94,38
#
004
MPN:
191319
TUBE D'ADMINISTRATION D'AIR VERS LES VANNES
- Valable pour GD - Valable jusqu'au car Ass. N° 9688
depuis
£235,56
depuis
£235,56
#
004
MPN:
195065
TUBE D'ADMINISTRATION D'AIR VERS LES VANNES
- Valable pour GD - Valable à partir de la voiture Ass. N° 9689
depuis
£129,11
depuis
£129,11
#
004
MPN:
195066
TUBE D'ADMINISTRATION D'AIR VERS LES VANNES
- Pas pour GD - Valable à partir de la voiture Ass. N° 9671
depuis
£73,05
depuis
£73,05
#
005
MPN:
171175
SOUPAPE D'AIR SECONDAIRE
depuis
£107,28
depuis
£107,28
#
006
MPN:
186274
TUYAU DE SOUPAPE D'AIR SECONDAIRE
depuis
£48,77
depuis
£48,77
#
007
MPN:
186781
joint
depuis
£2,98
depuis
£2,98
#
008
MPN:
14305724
VIS
depuis
£0,53
depuis
£0,53
#
009
MPN:
127494
Rondelle
depuis
£0,53
depuis
£0,53
#
010
MPN:
14433124
VIS
depuis
£0,47
depuis
£0,47
#
011
MPN:
127494
Rondelle
depuis
£0,53
depuis
£0,53
#
012
MPN:
155116
MANCHE
depuis
£5,40
depuis
£5,40
#
013
MPN:
178054
SERRER
depuis
£0,47
depuis
£0,47
#
014
MPN:
147125
TUYAU CAOUTCHOUC GAUCHE
depuis
£10,79
depuis
£10,79
#
015
MPN:
300100803
TUYAU EN CAOUTCHOUC
- Fourni en mètres - (Quantité minimum 1m. ou multiples)
depuis
£56,87
depuis
£56,87
Cette pièce remplace le numéro de pièce 318720329
#
016
MPN:
146972
3-WAY SYNDICAT
depuis
£2,89
depuis
£2,89
#
017
MPN:
315769
ÉLECTROVANNE MARCHE/ARRÊT
depuis
£16,57
depuis
£16,57
Cette pièce remplace le numéro de pièce 184363
#
018
MPN:
14304224
VIS
depuis
£0,47
depuis
£0,47
#
019
MPN:
12601174
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 675000100
#
020
MPN:
181197
POMPE À AIR SECONDAIRE
depuis
£157,99
depuis
£157,99
#
021
MPN:
184837
support
depuis
£15,28
depuis
£15,28
#
022
MPN:
16296924
VIS
depuis
£0,47
depuis
£0,47
#
023
MPN:
187192
TUYAU
- Valable pour GS jusqu'à voiture Ass. N° 9670 – Valable pour GD jusqu'au car Ass. N° 9688 - Valable jusqu'à épuisement du stock - Après épuisement du stock remplacé par 190992
depuis
£14,15
depuis
£14,15
#
023
MPN:
190992
GOUJON
- Valable pour GS de voiture Ass. N° 9671 – Valable pour GD à partir de la voiture Ass. N° 9689
depuis
£16,84
depuis
£16,84
#
024
MPN:
178054
SERRER
depuis
£0,47
depuis
£0,47
#
025
MPN:
102948
NOIX
depuis
£0,47
depuis
£0,47
#
026
MPN:
12601274
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601270
#
027
MPN:
162606
AGRAFE
depuis
£0,76
depuis
£0,76
#
028
MPN:
10441490
SUPPORT AVEC GAINE
- Pas pour les voitures avec support 190509 - (Voir tirage 13 pos. 24)
depuis
£0,47
depuis
£0,47
#
028
MPN:
159740
AGRAFE
- Valable pour les voitures avec support 190509 - (Voir tirage 13 pos. 24)
depuis
£0,47
depuis
£0,47
#
029
MPN:
388100423
CAOUTCHOUC
depuis
£1,60
depuis
£1,60
#
030
MPN:
152630
UNION FILETÉE
depuis
£45,95
depuis
£45,95
#
031
MPN:
150595
ÉCROU À CAPUCHON
depuis
£0,47
depuis
£0,47
#
032
MPN:
190260
GOUJON
- Valable pour GS jusqu'à voiture Ass. N° 9670 – Valable pour GD jusqu'au car Ass. N° 9688
depuis
£22,04
depuis
£22,04
#
032
MPN:
194436
GOUJON
- Valable pour GS de voiture Ass. N° 9671 – Valable pour GD à partir de la voiture Ass. N° 9689
depuis
£36,64
depuis
£36,64
#
033
MPN:
190858
GOUJON
- Valable pour GS jusqu'à voiture Ass. N° 9670 – Valable pour GD jusqu'au car Ass. N° 9688
depuis
£19,82
depuis
£19,82
#
033
MPN:
194437
GOUJON
- Valable pour GS de voiture Ass. N° 9671 – Valable pour GD à partir de la voiture Ass. N° 9689
depuis
£10,74
depuis
£10,74
#
034
MPN:
11197774
Rondelle
depuis
£0,54
depuis
£0,54
#
035
MPN:
159601
NOIX
depuis
£0,47
depuis
£0,47
#
036
MPN:
315520375
SOUTIEN
- Valable pour GS de voiture Ass. N° 9671 – Valable pour GD à partir de la voiture Ass. N° 9689
Remplacement
Remplacement
#
037
MPN:
397850624
ESPACEUR
- Valable pour GS de voiture Ass. N° 9671 – Valable pour GD à partir de la voiture Ass. N° 9689
depuis
£2,48
depuis
£2,48
#
038
MPN:
14498801
Rondelle
- Valable pour GS de voiture Ass. N° 9671 – Valable pour GD à partir de la voiture Ass. N° 9689
depuis
£0,47
depuis
£0,47
#
039
MPN:
313620303
SYNDICAT
depuis
£0,81
depuis
£0,81
