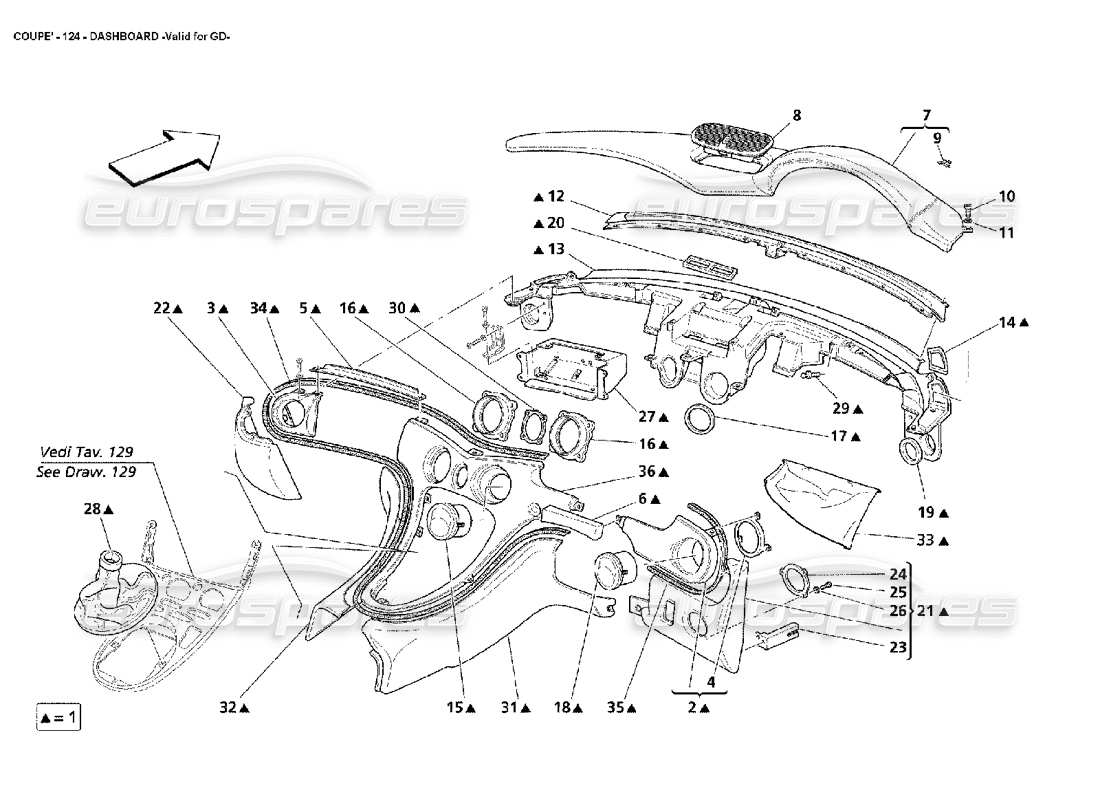

124 - Tableau de bord -Valide pour GD
Maserati 4200 Coupe (2002) Dashboard -Valid for GD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 9811031..
TABLEAU DE BORD COMPLET
- Standard - Pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 001
MPN: 9811032..
TABLEAU DE BORD COMPLET
- En option - Phare Xeno - Pour la commande, précisez le numéro de voiture
Remplacement
Remplacement
# 002
MPN: 9811038..
CORPS LATÉRAL DROIT DANS LE TABLEAU DE BORD
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 003
MPN: 9811037..
CORPS LATÉRAL GAUCHE DANS LE TABLEAU DE BORD
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 004
MPN: 382300427
PLAQUE
depuis £6,98
depuis £6,98
# 005
MPN: 382300395
TRAVERSE
depuis £2,56
depuis £2,56
# 006
MPN: 9811040..
SOUS-INSTRUMENT
- pour la commande préciser le numéro de voiture
depuis £414,75
depuis £414,75
# 007
MPN: 9810004..
INSERT SUPÉRIEUR COMPLET DANS LE TABLEAU DE BORD
- pour la commande préciser le numéro de voiture
depuis £446,25
depuis £446,25
# 008
MPN: 382300805
DIFFUSEUR D'AIR
depuis £255,39
depuis £255,39
Cette pièce remplace le numéro de pièce 382300325
# 009
MPN: 382300415
AGRAFE
Remplacement
Remplacement
# 010
MPN: 13274077
VIS
depuis £0,53
depuis £0,53
# 010
MPN: 13274177
VIS
depuis £0,53
depuis £0,53
# 011
MPN: 12637821
Rondelle
depuis £0,91
depuis £0,91
# 011
MPN: 382310614
CADRE SUPÉRIEUR
- Valable jusqu'au car Ass. N° 8862
Remplacement
Remplacement
# 012
MPN: 67293500
CADRE SUPÉRIEUR
- Valable à partir de la voiture Ass. N° 8863
depuis £142,26
depuis £142,26
Cette pièce remplace le numéro de pièce 382310614
# 013
MPN: 382300006
CONDUITE D'AIR COMPLÈTE
Remplacement
Remplacement
# 014
MPN: 382300602
ÉPONGE AUTO-ADHÉSIVE RH
depuis £2,08
depuis £2,08
# 014
MPN: 382300603
ÉPONGE AUTO-ADHÉSIVE LH
depuis £2,08
depuis £2,08
# 015
MPN: 382300800
OUVERTURE CENTRALE DANS LE TABLEAU DE BORD
depuis £159,78
depuis £159,78
Cette pièce remplace le numéro de pièce 382300318
# 016
MPN: 382300803
ENCADREMENT DE GRILLE D'AÉRATION CHROMÉ
depuis £126,03
depuis £126,03
Cette pièce remplace le numéro de pièce 382300444
# 017
MPN: 382300372
joint
depuis £3,72
depuis £3,72
# 018
MPN: 382300802
OUVERTURE LATÉRALE DANS LE TABLEAU DE BORD
depuis £131,22
depuis £131,22
Cette pièce remplace le numéro de pièce 382300596
# 019
MPN: 382300371
joint
depuis £15,56
depuis £15,56
# 020
MPN: 382300374
joint
depuis £3,08
depuis £3,08
# 021
MPN: 666958..
INSERT LATÉRAL DROIT COMPLET
- En option - Phares Xeno - Pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 021
MPN: 666966..
INSERT LATÉRAL DROIT COMPLET
- Standard - Pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 022
MPN: 9811042..
INSERT LATÉRAL GAUCHE COMPLET
- pour la commande préciser le numéro de voiture
depuis £78,75
depuis £78,75
# 023
MPN: 382300319
support
depuis £87,72
depuis £87,72
# 024
MPN: 66306900
ANNEAU
depuis £73,79
depuis £73,79
# 025
MPN: 10977524
VIS
depuis £0,52
depuis £0,52
# 026
MPN: 10519378
Rondelle
depuis £0,54
depuis £0,54
# 027
MPN: 382310283
CADRE COMPLET D'AIRBAG
depuis £25,21
depuis £25,21
# 028
MPN: 672339..
DÉMARRAGE COMPLET
- Pas pour F1
Remplacement
Remplacement
# 029
MPN: 66224800
ÉPINGLE
Remplacement
Remplacement
# 030
MPN: 382300512
PLAQUE
depuis £5,56
depuis £5,56
# 031
MPN: 9810010..
COUVERCLE DE TABLEAU DE BORD INFÉRIEUR DROIT COMPLET
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 032
MPN: 9810009..
COUVERCLE COMPLET DE TABLEAU DE BORD INFÉRIEUR GAUCHE
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 033
MPN: 9810011..
SOUFFLET DE COLONNE DE DIRECTION CUIR
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 034
MPN: 9811043..
JOINT CENTRAL
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 035
MPN: 9811044..
JOINT LATÉRAL
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
# 036
MPN: 666954..
CORPS CENTRAL DU TABLEAU DE BORD
- pour la commande préciser le numéro de voiture
Remplacement
Remplacement
