035 - Arbres de différentiel et d'essieu

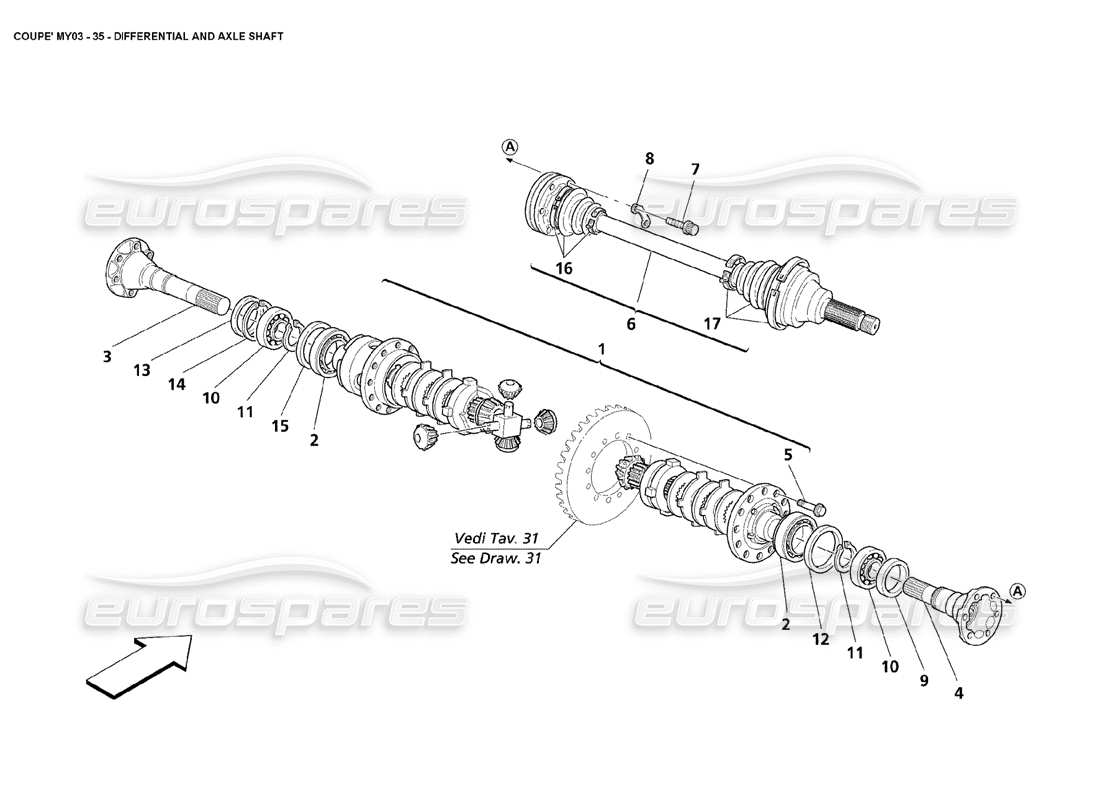

Maserati 4200 Coupe (2003) Differential & Axle Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
192735
DIFFÉRENTIEL COMPLET AUTOBLOQUANT
depuis
£2 052,16
depuis
£2 052,16
Cette pièce remplace le numéro de pièce 185680
#
002
MPN:
184998
ROULEMENT À ROULEAUX
depuis
£74,25
depuis
£74,25
Cette pièce remplace le numéro de pièce 376200124
#
003
MPN:
185014
ARBRE DE SORTIE DIFFÉRENTIEL LONG GAUCHE
- Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
#
003
MPN:
199055
ARBRE DE SORTIE DIFFÉRENTIEL LONG GAUCHE
- Valable après épuisement des stocks de 185014
depuis
£634,46
depuis
£634,46
Cette pièce remplace le numéro de pièce 185014
#
004
MPN:
182322
ARBRE DE SORTIE DIFFÉRENTIEL COURT DROIT
- Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
#
004
MPN:
199056
ARBRE DE SORTIE DIFFÉRENTIEL COURT DROIT
- Valable après épuisement des stocks de 182322
depuis
£631,18
depuis
£631,18
Cette pièce remplace le numéro de pièce 182322
#
005
MPN:
183909
VIS
depuis
£3,36
depuis
£3,36
#
006
MPN:
218163
ARBRE D'ESSIEU
depuis
£261,45
depuis
£261,45
Cette pièce remplace le numéro de pièce 184540
- et 1 plus. Cliquez pour voir les détails
#
006
MPN:
218163
ARBRE D'ESSIEU
depuis
£261,45
depuis
£261,45
Cette pièce remplace le numéro de pièce 184540
- et 1 plus. Cliquez pour voir les détails
#
007
MPN:
181910
VIS
depuis
£2,38
depuis
£2,38
Cette pièce remplace le numéro de pièce 211027
- et 1 plus. Cliquez pour voir les détails
#
008
MPN:
149415
PLAQUE
depuis
£1,00
depuis
£1,00
#
009
MPN:
181618
ANNEAU D'HUILE DROIT
depuis
£29,42
depuis
£29,42
#
010
MPN:
184995
ROULEMENT À BILLES
depuis
£74,55
depuis
£74,55
#
011
MPN:
184994
BAGUE SEEGER
depuis
£3,74
depuis
£3,74
#
012
MPN:
185026
BAGUE D'ENREGISTREMENT
- Épaisseur mm. 6,8
depuis
£23,32
depuis
£23,32
#
012
MPN:
185027
BAGUE D'ENREGISTREMENT
- Épaisseur mm. 6,4
depuis
£26,90
depuis
£26,90
#
012
MPN:
185028
BAGUE D'ENREGISTREMENT
- Épaisseur mm. 6
depuis
£26,90
depuis
£26,90
#
013
MPN:
185722
ANNEAU D'HUILE GAUCHE
depuis
£36,80
depuis
£36,80
#
014
MPN:
185723
BAGUE SEEGER
depuis
£2,24
depuis
£2,24
#
015
MPN:
185029
BAGUE D'ENREGISTREMENT
- Épaisseur mm. 3,30
depuis
£21,51
depuis
£21,51
#
015
MPN:
185033
BAGUE D'ENREGISTREMENT
- Épaisseur mm. 2,95
depuis
£21,51
depuis
£21,51
#
015
MPN:
185034
BAGUE D'ENREGISTREMENT
- Épaisseur mm. 2,60
depuis
£21,51
depuis
£21,51
#
016
MPN:
70006022
KIT DE REMPLACEMENT DE PINCE ET DE PROTECTION
- Côté différentiel
depuis
£54,95
depuis
£54,95
Cette pièce remplace le numéro de pièce 70000867
#
017
MPN:
70000868
KIT DE REMPLACEMENT DE PINCE ET DE PROTECTION
- Côté roue
depuis
£68,96
depuis
£68,96
